  • Изготовление тормозных площадок

    У тех, кто занимается ремонтом лазерных принтеров, при необходимости замены тормозных площадок часто возникает вопрос: где взять эти злосчастные пластинки?
    Ниже предлагается способ их самостоятельного изготовления из ракелей.
    Сначала берем ракель - в частности, от Sharp Z-25.

    Нажмите на изображение для увеличения.

Название:	torm1.jpg
Просмотров:	55
Размер:	25.9 Кб

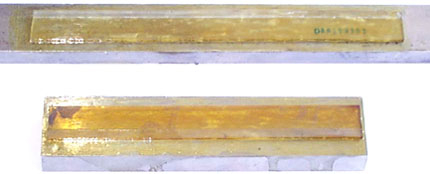

ID:	760 Наклеиваем этот ракель на шлифованную металлическую пластину клеем "88" или аналогичным.

    Нажмите на изображение для увеличения.

Название:	torm2.jpg
Просмотров:	61
Размер:	43.9 Кб

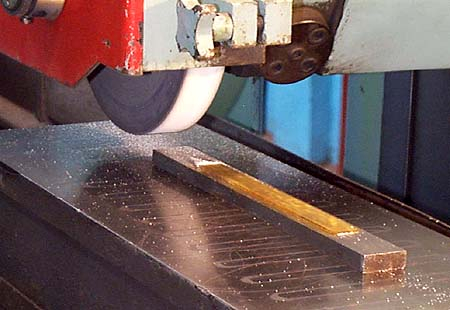

ID:	761 Обрабатываем заготовку на шлифовальном станке (например, для НР LJ-5/6L,1100 - стачиваем до толщины 1.4 мм).

    Нажмите на изображение для увеличения.

Название:	torm3.jpg
Просмотров:	56
Размер:	122.5 Кб
ID:	762 Если попытаться шлифовать без остановок, то ракель от сильного нагрева отклеится, поэтому после одного прохода камня (туда-обратно) надо выждать секунд 15-20 для охлаждения ракеля.

    Нажмите на изображение для увеличения.

Название:	torm4.jpg
Просмотров:	57
Размер:	129.6 Кб
ID:	763 Шлифованый ракель, пока он наклеен на пластине, обрезаем по ширине.

    Нажмите на изображение для увеличения.

Название:	torm5.jpg
Просмотров:	56
Размер:	61.9 Кб
ID:	764 Ракель легко снимается с пластины; протираем его ацетоном и наклеиваем на двухсторонний скотч шлифованной строной.
    Два года я делаю таким образом тормозные площадки; проблем с ними нет.
    Впервые опубликовано на http://www.startcopy.ru
    Дмитрий Малыгин,
    фото автора
