  • Типовая схема подключения LCD-модуля к микроконтроллерам MCS-51

    Фирма Ineltek предлагает широкий выбор жидкокристаллических индикаторов различных типов. Большой популярностью у специалистов пользуются алфавитно-цифровые ЖКИ-модули на базе контроллера HD44780 фирмы Hitachi или его аналогов производства других фирм: Epson, Philips, Samsung, Sanyo, Toshiba .

    Контроллер HD44780 допускает подключение к микропроцессорам по четырёх битному или восьми битному интерфейсу. Выбор интерфейса производится пользователем исходя из ограничений на время, затрачиваемое на обмен данными с котроллером, или количество используемых линий подключения к микро-ЭВМ.

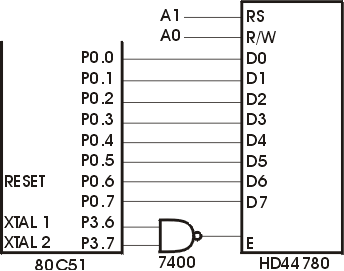

    Специалистами фирмы применялись различные схемы подключения алфавитно-цифровых ЖКИ-модулей к микрo-ЭВМ семейства AT89C2051 фирмы Atmel. На Рис.1 представлена схема подключения ЖКИ-модуля на базе контроллера HD44780 к микро-ЭВМ семейства MCS51 в режиме работы с внешней памятью, позволяющая оптимизировать процесс обмена данными по времени. Пересылка байта осуществляется по командам:

    MOVX A,@DPTR или MOVX A,@DPTR.

    В этом случае в DPTR следует загружать адрес с учётом того, что младший бит А0 будет обозначать направление передачи (запись/чтение), а бит А1 тип передаваемой информации (команда/данные).

    Нажмите на изображение для увеличения.

Название:	51to_lcd.gif
Просмотров:	83
Размер:	6.8 Кб
ID:	825
    Ниже приведены исходные тексты подпрограммы на языке ассемблера ASM51, позволяющие записывать данные, инструкции в контроллер, считывать данные. Приведен так же примерный текст подпрограммы инициализации контроллера в режим восьми битного интерфейса, при работе с двумя строками. Отображение курсора и мигание отключено. Курсор установлен в начало первой (верхней) строки.


    WRC_LC EQU ХХХ0H RDC_LC EQU ХХХ1H WRD_LC EQU ХХХ2H RDD_LC EQU ХХХ3H ;ИНИЦИАЛИЗАЦИЯ HD44780 LCDINIT: MOV A,#38H ; 8-BIT 2-LINES ACALL WRC MOV A,#0CH ; DISP-ON, CUR-OFF, FLASH-OFF ACALL WRC MOV A,#06H ; MOVE CURSOR RIGHT ACALL WRC CLS: MOV A,#01H ; CLEAR SCREEN ACALL WRC RET ;ЧТЕНИЕ ДАННЫХ ИЗ HD44780 В ACC RDD_LCD: MOV DPTR,#(RDC_LC) WAITDD: MOVX A,@DPTR JB ACC.7,WAITDD MOV DPTR,#(RDD_LC) MOVX A,@DPTR RET ;ЗАПИСЬ ДАННЫХ В HD44780 ИЗ АСС WRD: PUSH ACC MOV DPTR,#(RDC_LC) WAITRD: MOVX A,@DPTR ;ОЖИДАНИЕ JB ACC.7,WAITRD ;ГОТОВНОСТИ MOV DPTR,#(WRD_LC) POP ACC MOVX @DPTR,A RET ;ЗАПИСЬ КОМАНДЫ В HD44780 ИЗ АСС WRC: PUSH ACC MOV DPTR,#(RDC_LC) WAITRC: MOVX A,@DPTR ;ОЖИДАНИЕ JB ACC.7,WAITRC ;ГОТОВНОСТИ POP ACC MOV DPTR,#(WRC_LC) MOVX @DPTR,A RET
    При использовании данных подпрограмм изменяется содержимое DPTR. Если там находится необходимая в дальнейшем информация, то для её сохранения достаточно воспользоваться стеком.

    Надеемся, что приведённая примеры позволят Вам сэкономить время на освоении ЖКИ-модулeй с контроллерами, совместимыми с HD44780.


    Источник: gaw.ru
