  • Подключаем PS2 клавиатуру к PIC

    Клавиатура является самым распространенным устройством для ввода информации в компьютер. Поэтому важно знать принцип работы и интерфейс связи клавиатуры.
    В данной статье описывается устройство, которое позволяет принимать данные от клавиатуры и отображать нажатые клавиши на устройстве вывода. В качестве примера, мы разработаем простейшее устройство с использованием клавиатуры PS/2, микроконтроллера PIC и семисегментного индикатора.

    Нажмите на изображение для увеличения.

Название:	1344233195_105.jpg
Просмотров:	36
Размер:	157.1 Кб
ID:	1457 />
    Идея:
    Главной целью данного проекта является создание устройства, способного работать с PS/2 девайсами, а конкретно с PS/2 клавиатурой. Клавиатура будет подключена к микроконтроллеру PIC, который в свою очередь будет обрабатывать коды нажатых клавиш и выводить символы клавиш на семисегментный индикатор. PS/2 - это последовательный интерфейс с тактовым сигналом 10-16 кГц, поэтому в PIC нам надо использовать прерывания, для детектирования заднего фронта импульсов.
    Список используемых радиоэлементов:
    • Микроконтроллер PIC18F452
    • 7805 - пятивольтовый регулятор напряжения
    • Кварцевый резонатор 20 МГц
    • PS/2 коннектор (мама)
    • 7-ми сегментный индикатор
    • Резисторы
    • Дополнительно, потребуется программатор для прошивки PIC, макетная плата и перемычки (ну или протравленная печатная плата).
    Схемотехника:
    Как видно из принципиальной схемы ниже, устройство очень простое и основные детали это: 78L05, PIC18F452 и PS/2 разъем.

    Нажмите на изображение для увеличения.

Название:	1344233195_105.png
Просмотров:	26
Размер:	18.3 Кб
ID:	1458 />
    В разъеме PS/2 пины 2 и 6 не используются, 4-ый пин - питание +5В, 3-ий пин - общий. 5-ый пин - тактовый сигнал, а 1-ый пин - данные. 7-ми сегментный индикатор я использовал с общим катодом.
    Немного теории о PS/2:
    Как уже было сказано выше, в PS/2 используется последовательный протокол передачи информации с двумя линиями: тактовый сигнал и линия данных.
    Нажмите на изображение для увеличения.

Название:	1344233195_1050.jpg
Просмотров:	35
Размер:	6.3 Кб
ID:	1459 /> Нажмите на изображение для увеличения.

Название:	1344233195_1051.jpg
Просмотров:	29
Размер:	6.2 Кб
ID:	1460 />
    Назначение выводов 6-pin Mini-DIN (PS/2):
    1. Данные
    2. Не используется
    3. Общий (земля)
    4. Питание (+5V)
    5. Тактовый сигнал
    6. Не используется

    На рисунке выше показана распиновка PS/2 разъемов папа (слева) и мама (справа). Обычно, разъем типа "папа" используется на стороне устройства - мышь, клавиатура, а разъем типа "мама" на компьютере. В нашем случае (т.к. у нас приемная сторона) мы будет использовать коннектор типа "мама" (можно вырезать с какой-нибудь сгоревшей материнской платы).

    Диаграмма сигналов PS/2:

    Нажмите на изображение для увеличения.

Название:	1344233195_1050.png
Просмотров:	27
Размер:	978 байт
ID:	1461 />

    На рисунке выше показана стандартная временная диаграмма выходных данных для PS/2 устройств. Последовательность следующая:
    1. Вывод данных устанавливается в низкий логический уровень
    2. Вывод тактового сигнала устанавливается в низкий уровень
    3. Вывод данных продолжает находиться в низком уровне (стартовый бит)
    4. Тактовый сигнал переходит в высокий логический уровень
    5. Начинается передача восьми битов с данными
    6. Далее идет бит контроля четности
    7. А за ним стоповый бит
    Все данные принимаются по спаду положительного синхроимпульса.

    Скан-коды клавиш:
    Каждая клавиша клавиатуры содержит свой уникальный код, т.н. скан-код.

    Нажмите на изображение для увеличения.

Название:	1344233195_1051.png
Просмотров:	22
Размер:	20.1 Кб
ID:	1462 />
    Нажмите на изображение для увеличения.

Название:	1344233195_1052.png
Просмотров:	27
Размер:	11.2 Кб
ID:	1463 />

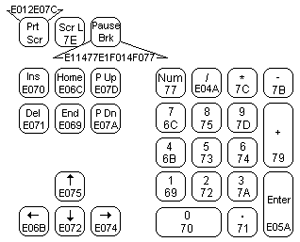

    Как видно из картинок выше, большинство клавиш клавиатуры содержит 8-ми битные значения (1 байт), однако некоторые клавиши, содержат многобайтовую последовательность.

    Нажмите на изображение для увеличения.

Название:	1344233195_1053.png
Просмотров:	19
Размер:	5.4 Кб
ID:	1464 />

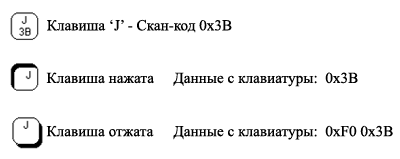

    Рассмотрим пример того, как происходит формирование скан-кодов клавиш. Если на клавиатуре нажимается какая-либо клавиша, то на выходе клавиатуры появляется скан-код нажатой клавишы. Когда клавиша отжимается, то на выходе формируется код 0xF0 и скан-код отжатой клавиши. Т.о. можно определить удерживается ли клавиша нажатой или нет, но нам это пока что не нужно.
    Нажмите на изображение для увеличения.

Название:	1344233195_1054.png
Просмотров:	23
Размер:	24.0 Кб
ID:	1465 />

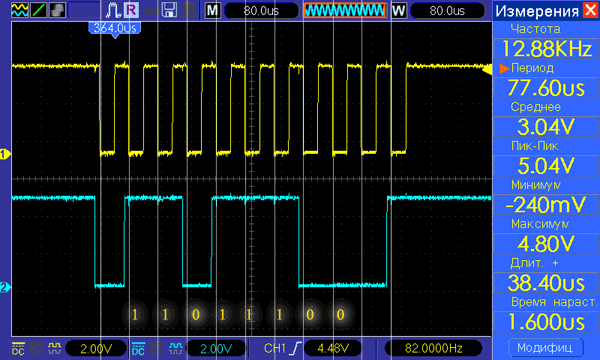

    На рисунке выше приведена осциллограмма PS/2 при нажатой клавиши "J". Канал 1 (желтый) на осциллограмме это таковый сигнал. Канал 2 (голубой) это сигнал данных. Для наглядности, я нанес вспомогательные линии для детектирования спада синхросигнала.

    При данной осциллограмме легко можно определить скан-код нажатой клавиши. Не забываем, что слева находится младший бит (т.е. 0), а справа старший (7 бит). Т.о. в двоичном коде получилось 0011 1011, что в шестнадцатеричном является 0x3B, т.е. это скан-код клавиши "J".

    Передача данных в клавиатуру:
    Другой функцией PS/2 протокола является передача данных обратно в клавиатуру, к примеру можно подать команду на включение/отключение светодиода Caps Lock, Num Lock и др. Но не будем на этом зацикливаться, т.к. это тема другой статьи.
    Собранная схема на макетной плате выглядит следующим образом:
    ПО состоит из двух основных частей: главный цикл Main Loop и обработчика прерываний.
    В Main Loop происходит прием данных и их обработка для вывода на индикатор. Ну и собственно сам вывод данных.
    Часть кода Main Loop:

    #include
    #include
    #include
    #include
    //7-Segment Display Output
    #define number_0 0b01111110
    ..
    ...
    ..
    #define letter_a 0b11101110
    #define letter_b 0b11111110
    ..
    ...
    ..
    void main(void){
    TRISC = 0xFF;
    TRISD = 0x01;
    PORTB = 0x00;
    PORTC = 0x00;
    //7-Seg LED is Reverse Polarity
    PORTD = 0x00 ^ 0xFF;
    Delay10KTCYx(10);
    INTCON = 0b11000000;
    OpenCapture1( C1_EVERY_FALL_EDGE & CAPTURE_INT_ON );
    OpenTimer1( TIMER_INT_ON & T1_SOURCE_INT & T1_PS_1_1 & T1_16BIT_RW );
    WriteTimer1( 0x0000 );
    while(1)
    {
    if(buf_ready == 1){
    switch(scan_code_buf[0]){
    case 0x1C : PORTD = (letter_a ^ 0xFF);
    break;
    ...
    ....
    ..
    break;
    case 0x45 : PORTD = (number_0 ^ 0xFF);
    break;
    case 0x66 : PORTD = (delete ^ 0xFF);
    break;
    default :
    break;
    }
    //Shift Buffer Forward
    scan_code_buf[0] = scan_code_buf[1];
    scan_code_buf[1] = scan_code_buf[2];
    scan_code_buf[2] = scan_code_buf[3];
    scan_code_buf[3] = scan_code_buf[4];
    scan_code_buf[4] = scan_code_buf[5];
    scan_code_buf[5] = scan_code_buf[6];
    scan_code_buf[6] = scan_code_buf[7];
    scan_code_buf_cnt--;
    if(scan_code_buf_cnt == 0)
    buf_ready = 0;
    }
    Delay10KTCYx(1);
    }
    }

    Итак, в цикле Main Loop происходит обработка данных, которые поступают в fifo-буфер. В коде, который представлен ниже, происходит прием данных PS/2 по прерыванию, после чего, они помещаются в fifo-буфер. Код 0xF0 игнорируется, нас интересуют только нажатия клавиш. Код прерываний следующий:

    void InterruptHandlerHigh(void) // Declaration of InterruptHandler
    {
    //Check If TMR1 Interrupt Flag Is Set
    if(PIR1bits.CCP1IF){
    if(bit_counter < 10){
    current_scan_code = current_scan_code >> 1;
    current_scan_code += (PORTDbits.RD0*0b10000000000);
    bit_counter++;
    }
    else if(bit_counter == 10){
    scan_code_buf[scan_code_buf_cnt]=(current_scan_code>>2)&0xFF;
    scan_code_buf_cnt++;
    buf_ready = 1;
    bit_counter = 0;
    }
    WriteTimer1( 0x0000 );
    //Clear CCP1 Overflow Flag Bit
    PIR1bits.CCP1IF = 0;
    }
    //Check If CCP1 Interrupt Flag Is Set
    else if(PIR1bits.TMR1IF){
    //Clear Timer1 Overflow Flag Bit
    bit_counter = 0;
    PIR1bits.TMR1IF = 0;
    }
    INTCONbits.GIE = 1;
    }


    Как видно из кода выше, прерывание захвата скан кода и прерывание timer1 используются вместе, чтобы обеспечить "захват" 8-ми бит, т.к. нам не нужны стартовые, стоповые биты и бит контроля четности. Единственное, я не стал отображать такие клавиши как W, N и т.п., т.к. на семисегментном индикаторе сделать это не реально. В архиве по этой ссылке - исходный код и прошивка для микроконтроллера PIC18F452
