  • Стандартный параллельный интерфейс на PC

    Основным назначением интерфейса Centronics (аналог-ИРПР-М) является подключение к компьютеру принтеров различных типов. Поэтому распределение контактов разъема, назначение сигналов, программные средства управления интерфейсом ориентированы именно на это использование. Вто же время с помощью данного интерфейса можно подключать к компьютеру и другие внешние устройства, имеющие разъем Centronics, а также специально разработанные УС.

    Основным достоинством использования Centronics для подключения УС по сравнению с ISA является значительно меньший риск вывести компьютер из строя. Главный недостаток этого подхода - значительно меньшая скорость обмена. Назначение 36 контактов разъема Centronics приведено в таблице 1.

    Таблица 1. Назначение контактов разъемов Centronics

    1 /STROBE Out Strobe (Строб)
    2 D0 Out Data Bit 0
    3 D1 Out Data Bit 1
    4 D2 Out Data Bit 2
    5 D3 Out Data Bit 3
    6 D4 Out Data Bit 4
    7 D5 Out Data Bit 5
    8 D6 Out Data Bit 6
    9 D7 Out Data Bit 7
    10 /ACK In Acknowledge (Подтверждение)
    11 BUSY In Busy (Занято)
    12 PE In Paper End (Конец бумаги)
    13 SEL In Select (Выбор)
    14 /AUTOFD Out Autofeed (Перевод строки)
    15 /ERROR In Error (Ошибка)
    16 /INIT Out Initialize (Инициализация)
    17 /SELIN Out Select In (Выбор)
    18 GND - Signal Ground (Корпус)
    19 GND - Signal Ground (Корпус)
    20 GND - Signal Ground (Корпус)
    21 GND - Signal Ground (Корпус)
    22 GND - Signal Ground (Корпус)
    23 GND - Signal Ground (Корпус)
    24 GND - Signal Ground (Корпус)
    25 GND - Signal Ground (Корпус)
    Сигналы Centronics имеют следующее назначение (тип выходных каскадов для всех сигналов - ТТЛ):

    D0...D7 - 8-разрядная шина данных для передачи из компьютера в принтер. Логика сигналов положительная.

    -STROBE - сигнал стробирования данных. Данные действительно как по переднему, так и по заднему фронту этого сигнала. Сигнал говорит приемнику (принтеру), что можно принимать данные.

    -ACK - сигнал подтверждения принятия данных и готовности приемника (принтера) принять следующие данные. То есть здесь реализуется асинхронный обмен.

    BUSY - сигнал занятости принтера обработкой полученных данных и неготовности принять следующие данные. Активен также при переходе принтера в состояние off-line или при ошибке, а также при отсутствии бумаги. Компьютер начинает новый цикл передачи только после снятия -АСК и после снятия BUSY.

    -AUTO FD - сигнал автоматического перевода строки. Получив его, принтер переводит каретку на следующую строку.
    Остальные сигналы не являются, вообще говоря, обязательными.

    PE - сигнал конца бумаги. Получив его, компьютер переходит в режим ожидания. Если в принтер вставить лист бумаги, то сигнал снимается.

    SLCT - сигнал готовности приемника. С его помощью принтер говорит о том, что он выбран и готов к работе. У многих принтеров имеет постоянно высокий уровень.

    -SLCT IN - сигнал принтеру о том, что он выбран и последует передача данных.

    -ERROR - сигнал ошибки принтера. Активен при внутренней ошибке, переходе принтера в состояние off-line или при отсутствии бумаги. Как видим, здесь многие сигналы дублируют друг друга.

    -INIT - cигнал инициализации (сброса) принтера. Его длительность не менее 2,5 мкс. Происходит очистка буфера печати.
    Временная диаграмма цикла передачи данных представлена на рисунке 1.

    Нажмите на изображение для увеличения.

Название:	centronix.gif
Просмотров:	273
Размер:	8.4 Кб
ID:	1542>

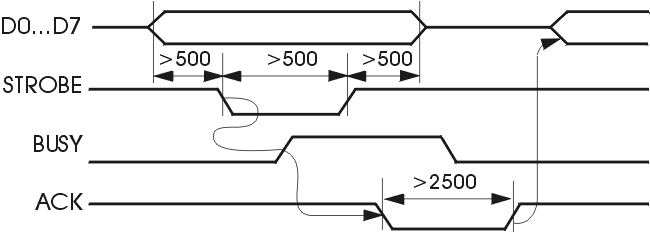

    Рис.1. Временные диаграммы цикла передачи данных в Centronics
    (все временные интервалы в наносекундах).


    Перед началом цикла передачи данных компьютер должен убедиться, что сняты сигналы BUSY и -ACK. После этого выставляются данные, формируется строб, снимается строб, и снимаются данные. Принтер должен успеть принять данные с выбранным темпом. При получении строба принтер формирует сигнал BUSY, а после окончания обработки данных выставляет сигнал -ACK, снимает BUSY и снимает -ACK. Затем может начинаться новый цикл.

    Все сигналы интерфейса Centronics передаются в уровнях ТТЛ и рассчитаны на подключение одного стандартного входа ТТЛ. Максимальная длина соединительного кабеля по стандарту - 1,8 м.

    Как видно из таблицы 1.10, в интерфейсе Centronics для подключения к компьютеру произвольных УС мы можем использовать 17 линий, назначение которых можно выбирать по своему усмотрению.

    Формирование и прием сигналов интерфейса Centronics производится путем записи и чтения выделенных для него портов ввода/вывода. В компьютере может использоваться три порта Centronics, обозначаемых LPT1 (базовый адрес 378h), LPT2 (базовый адрес 278h) и LPT3 (базовый адрес 3BCh). При этом LPT3 используется в том случае, когда контроллер принтера находится на плате графического адаптера Hercules или EGA. Прерывания портов принтеров (IRQ5 для LPT2 и IRQ7 для LPT1) используются очень редко.

    Базовый адрес порта используется для передачи принтеру байта данных. Установленные на линиях данные можно считать из этого же порта.

    Следующий адрес (базовый + 1) служит для чтения битов состояния принтера (бит 3 соответсвует сигналу -EEROR, бит 4 - сигналу РЕ, бит 6 - сигналу -ACK, бит 7 - сигналу BUSY). Последний используемый адрес (базовый + 2) предназначается для записи битов управления принтером (бит 0 соответствует сигналу -STROBE, бит 1 - сигналу -AUTO FD, бит 2 - сигналу -INIT, бит 3 - сигналу -SLCT IN и наконец бит 4, равный единице, разрешает прерывание от принтера).


    Источник: gaw.ru
