  • Интегральные стабилизаторы напряжения 78хх, 79хх, 78Lxx, 79Lxx и LMxxx

    Общие сведения
    Вход стабилизатора - "IN"; выход - "OUT"; общий -"GND" (Ground).
    • Вход управления регулируемого стабилизатора обозначается как "ADJ" (Adjust - регулировка).
    • Ко входу (Input), а также к выходу (Output) стабилизатора (непосредственно у соответствующего вывода или вблизи него) во избежание самовозбуждения необходимо подключать конденсатор емкостью 47...220 нФ.
    • Если емкость конденсатора на выходе стабилизатора очень велика, а ток нагрузки мал, между входом и выходом необходимо включать диод. Это решение гарантирует, что напряжение на выходе будет очень быстро уменьшаться до величины входного напряжения.
    • Для надежной работы стабилизатора напряжение на входе выбирается не менее чем на 3 В выше, чем выходное напряжение.
    • Не рассматриваемые здесь стабилизаторы серии "low-drop" (с малым падением напряжения между входом и выходом) для надежной стабилизации должны иметь входное напряжение, превышающее выходное на 0,1 ...0,5 В.
    Стабилизаторы положительного постоянного напряжения, максимальный выходной ток - 100 мА, корпус - ТО-92 (рис.1)

    Тип Входное напряжение, В Выходное напряжение,
    В.
    Min Мах
    78L05 7.2 30 5
    78L06 8,2 30 б
    78L08 10,2 30 в
    78L09 11.2 30 9
    78L12 14,2 30 12
    78L15 17,2 30 15
    78L18 20,2 30 18
    78L24 26,2 30 24
    Префикс зависит от изготовителя - LM78LxxACZ; MC78LxxCP; uA78LxxAWC.
    Нажмите на изображение для увеличения.

Название:	spr-4oo1.gif
Просмотров:	310
Размер:	1.4 Кб
ID:	1572 alt="" />
    Рис. 1
    Ошибка на рис 1. Цоколевка не соответсвует действительности. Правильно: 1 -
    Out, 2 - GND, 3 - In
    Стабилизаторы положительного постоянного напряжения, максимальный выходной ток - 500 мА, корпус - ТО-220 (рис.3) или ТО-39 (рис.6)

    Тип Входное напряжение, В Выходное
    напряжение, В
    Min Мах
    78М05 7,5 35 5
    78М06 8,5 35 6
    78М08 10,5 35 8
    78М12 14,5 35 12
    78М15 17,5 35 15
    78М20 22,5 40 20
    78М24 26,5 40 24
    Нажмите на изображение для увеличения.

Название:	spr-4oo2.gif
Просмотров:	295
Размер:	1.4 Кб
ID:	1573 alt="" />
    Рис.2
    Ошибка на рис 2. Правильно: 1 - GND, 2 - In, 3 - Out
    Нажмите на изображение для увеличения.

Название:	spr-4oo3.gif
Просмотров:	279
Размер:	1.1 Кб
ID:	1574 alt="" />
    Рис.3
    Нажмите на изображение для увеличения.

Название:	spr-4oo4.gif
Просмотров:	281
Размер:	1.1 Кб
ID:	1575 alt="" />
    Рис.4
    Ошибка на рис 4. Правильно: 1 - GND, 2 - In, 3 - Out
    Стабилизаторы постоянного отрицательного напряжения с максимальным выходным током 100 мА в корпусе ТО-92 (рис.2)

    Тип Входное напряжение, В Выходное
    напряжение, В
    Min Мах
    79L05 -7,2 -30 -5
    79L06 -8,2 -30 -6
    79L08 -10,2 -30 -8
    79L09 -11.2 -30 -9
    79L12 -14,2 -30 -12
    79L15 -17,2 -30 -15
    79L18 -20,2 -35 -18
    79L24 -26,2 -35 -24
    Префикс зависит от изготовителя:
    LM79LxxACZ; MC79LxxCP; uA79LxxAWC.
    Стабилизаторы постоянного отрицательного напряжения с максимальным выходным током 1 А в корпусе ТО-220 (рис.4)

    Тип Входное напряжение, В Выходное напряжение, В
    Min Мах
    7905 -7,8 -35 -5
    7906 -8,8 -35 -6
    7908 -10,8 -35 -8
    7909 -11,8 -35 -9
    7912 -14,8 -35 -12
    7915 -17.5 -35 -15
    7918 -20,5 -35 -18
    7924 -26,5 -40 -24
    В корпусе ТО-220: MC79xxCP; LM320Тxx; uA79xxCK.

    Стабилизаторы постоянного положительного напряжения с выходным током более 1 А в корпусе ТО-3 (рис.5)

    Тип Входное напряжение, В Выходное напряжение, В Выходной ток, А
    Min Мах
    UA7805CKTE 7.0 20 5 3
    78H05KC 8,0 25 5 5
    78H12KC 15 25 12 5
    LM323K 7 20 5 3
    TPS60123PWP 7 20 5 3
    Нажмите на изображение для увеличения.

Название:	spr-4oo5.gif
Просмотров:	283
Размер:	1,002 байт
ID:	1576 alt="" />
    Рис.5
    Стабилизаторы положительного постоянного напряжения, корпус - ТО-220 (рис.3) или ТО-39 (рис.6)

    Тип Входное напряжение, В Выходное напряжение, В Выходной ток, А
    Min Мах
    7805 7,5 35 5 1
    7806 8,5 35 6 1
    7808 10,5 35 8 1
    7812 14,5 35 12 1
    7815 17,5 35 15 1
    7818 20,5 35 18 1
    7824 26,5 40 24 1
    LM340-05 7 35 5 1,5
    LM340-06 8 35 6 1,5
    LM340-08 10,5 35 8 1.5
    LM340-12 15 35 12 1,5
    LM340-15 17,5 35 15 1,5
    LM340-18 21 40 18 1,5
    LM340-24 27 40 24 1,5
    LM309K 7 35 5 1

    Нажмите на изображение для увеличения.

Название:	spr-4oo6.gif
Просмотров:	277
Размер:	894 байт
ID:	1577 alt="" />
    Рис.6
    Регулируемые стабилизаторы положительного напряжения

    Тип Максимальное входное напрянение, В Выходное напряжение, В Максимальный
    выходной
    ток, А
    Расположение выводов. рис. Схема
    включения, рис.
    Примечания
    L200CV 40 3...37 0.. 2 11 17 TO-220/5
    LM317T 40 1,2...37 1.5 8 18 ТО-220
    LM317K 40 1,2...37 1,5 9 18 ТО-3
    TL317LP 40 1,2...37 0,1 7 18 TO-92
    uA78MG 40 5...30 0,5 10 19 TO-220/4
    uA78CKC 33 5...30 1 12 19 Ррасс=12 Вт
    uA78HGKC 30 5...24 5 12 19 Ррасс=50 Вт
    LM338 30 5...24 5 12 19 Ррасс=50 Вт
    LM723 40 2...37 0,15 13 20 DL-14
    LM723TO 40 2...37 0,15 14 20 ТО-100
    L123 40 2...37 0,15 13 20 DL-14
    Другие интегральные стабилизаторы в корпусе ТО-100: uA723CL; uA723HC; CA723CTC; L123Т1; LM723CH; MC1723CG; RC723T.
    Другие интегральные стабилизаторы в корпусе DIL-14: uA723PC; CA723CE; L123СВ; LM723CN; MC1723CP; RC723DB.
    Ошибка на рис 7. Правильно: 1 - ADJ, 2 - Out, 3 - In
    Ошибка на рис 8. Правильно: 1 - ADJ, 2 - Out, 3 - In

    Нажмите на изображение для увеличения.

Название:	spr-4oo7.gif
Просмотров:	342
Размер:	6.2 Кб
ID:	1578 alt="" />
    Нажмите на изображение для увеличения.

Название:	spr-4oo8.gif
Просмотров:	274
Размер:	1,008 байт
ID:	1579 alt="" />
    Рис.12
    Нажмите на изображение для увеличения.

Название:	spr-4oo9.gif
Просмотров:	288
Размер:	2.2 Кб
ID:	1580 alt="" />
    Рис.13
    Нажмите на изображение для увеличения.

Название:	spr-4oo10.gif
Просмотров:	321
Размер:	1.8 Кб
ID:	1581 alt="" />
    Рис.14
    Нажмите на изображение для увеличения.

Название:	spr-4oo11.gif
Просмотров:	272
Размер:	1.7 Кб
ID:	1582 alt="" />
    Рис. 15. Схема включения стабилизатора положительного напряжения
    Нажмите на изображение для увеличения.

Название:	spr-4oo12.gif
Просмотров:	277
Размер:	2.0 Кб
ID:	1583 alt="" />
    Рис. 16. Схема включения стабилизатора отрицательного напряжения
    Нажмите на изображение для увеличения.

Название:	spr-4oo13.gif
Просмотров:	297
Размер:	2.6 Кб
ID:	1584 alt="" />
    Рис. 17. Схема включения стабилизатора типа L200 с ограничением тока
    Нажмите на изображение для увеличения.

Название:	spr-4oo14.gif
Просмотров:	284
Размер:	2.6 Кб
ID:	1585 alt="" />
    Рис. 18. Схема включения стабилизатора типа LM317 с ограничением тока
    Нажмите на изображение для увеличения.

Название:	spr-4oo15.gif
Просмотров:	265
Размер:	2.3 Кб
ID:	1586 alt="" />
    Рис. 19. Стандартная схема включения стабилизатора с ограничением тока
    Нажмите на изображение для увеличения.

Название:	spr-4oo16.gif
Просмотров:	282
Размер:	3.0 Кб
ID:	1587 alt="" />

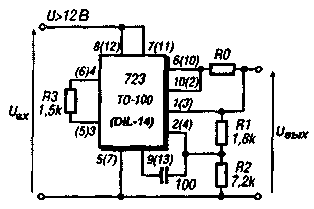

    Рис. 20. Схема включения стабилизатора типа LM723 с ограничением тока
    Нажмите на изображение для увеличения.

Название:	spr-4oo17.gif
Просмотров:	270
Размер:	1.6 Кб
ID:	1588 alt="" />
    Рис. 21. Получение стабилизированного отрицательного напряжения с помощью стабилизатора положительного напряжения
    Нажмите на изображение для увеличения.

Название:	spr-4oo18.gif
Просмотров:	363
Размер:	2.4 Кб
ID:	1589 alt="" />

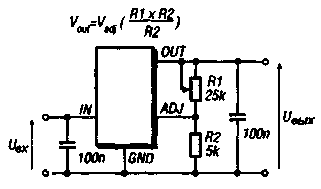

    Рис. 22. Регулируемый стабилизатор напряжения
    Общие сведения
    Вход стабилизатора - "IN"; выход - "OUT"; общий -"GND" (Ground).
    • Вход управления регулируемого стабилизатора обозначается как "ADJ" (Adjust - регулировка).
    • Ко входу (Input), а также к выходу (Output) стабилизатора (непосредственно у соответствующего вывода или вблизи него) во избежание самовозбуждения необходимо подключать конденсатор емкостью 47...220 нФ.
    • Если емкость конденсатора на выходе стабилизатора очень велика, а ток нагрузки мал, между входом и выходом необходимо включать диод. Это решение гарантирует, что напряжение на выходе будет очень быстро уменьшаться до величины входного напряжения.
    • Для надежной работы стабилизатора напряжение на входе выбирается не менее чем на 3 В выше, чем выходное напряжение.
    • Не рассматриваемые здесь стабилизаторы серии "low-drop" (с малым падением напряжения между входом и выходом) для надежной стабилизации должны иметь входное напряжение, превышающее выходное на 0,1 ...0,5 В.

    Источник: Funkamateur, 9/99. Перевод А.Бельского Источник: Funkamateur, 9/99. Перевод А.Бельского Источник: Funkamateur, 9/99. Перевод А.Бельского
    Администрация сайта отдельно благодарит Александра Сокотун за исправление опечаток на этой странице.
