Существенным недостатком электромагнитных трансформаторов является их большая масса, которая примерно пропорциональна их мощности. Например, трансформатор мощностью 300 Вт может весить до 10 кг! При большом количестве галогенных ламп общий вес такого оборудования может превысить все разумные пределы.

Проблема больших размеров и веса решена в так называемых электронных трансформаторах, которые по более строгой классификации являются электронными блоками питания. Эти устройства содержат преобразователь, увеличивающий частоту питающего напряжения до 30000-10000 Гц, за счет чего размер трансформатора как такового может быть существенно уменьшен.

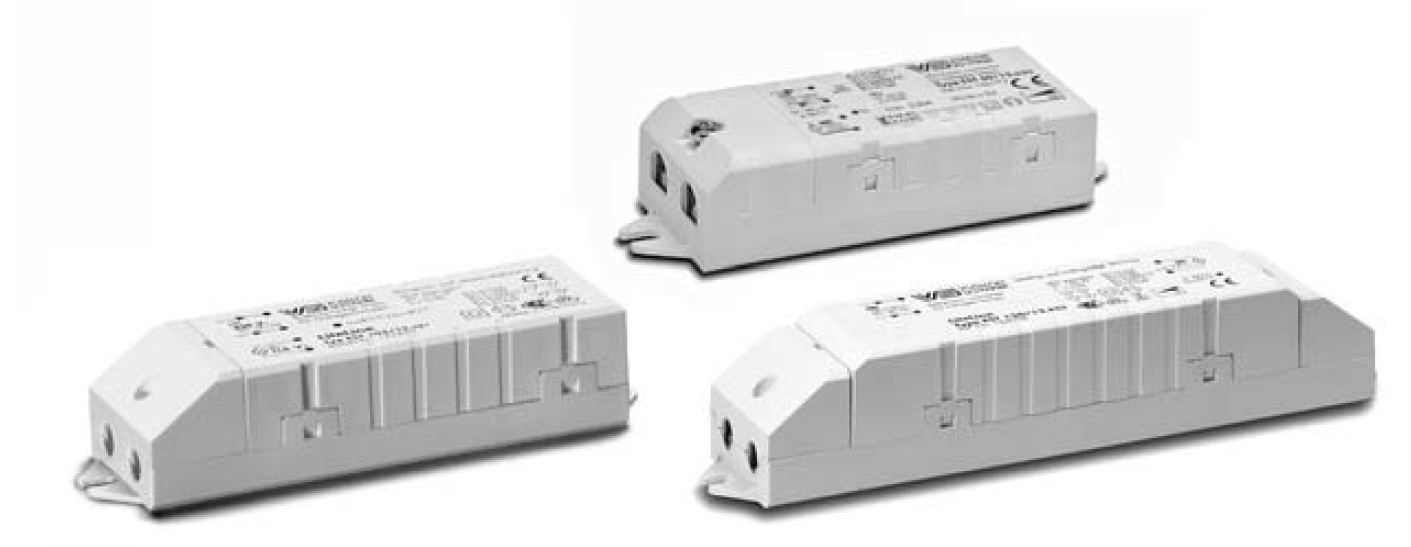

Важно заметить, что сечение провода вторичной обмотки и в этом случае должно быть велико. Преобразователь и соответствующий ему малогабаритный трансформатор (диаметром не более 20 мм) помещаются в общий, обычно пластмассовый, корпус:
/>

Масса электронных трансформаторов невелика, а их размер незначительно увеличивается с увеличением мощности. Кроме этого, они выделяют намного меньше тепла и не издают звука при работе. Благодаря этим особенностям, они являются единственно целесообразным вариантом для включения ламп общей мощностью 100 Вт и более. В настоящее время разработаны модели мощностью до 1500 Вт.

Предлагаем вашему вниманию один из вариантов электронного трансформатора, реализованного на специализированной микросхеме IR2161. Принципиальная электрическая схема этого устройства показана на рисунке ниже.

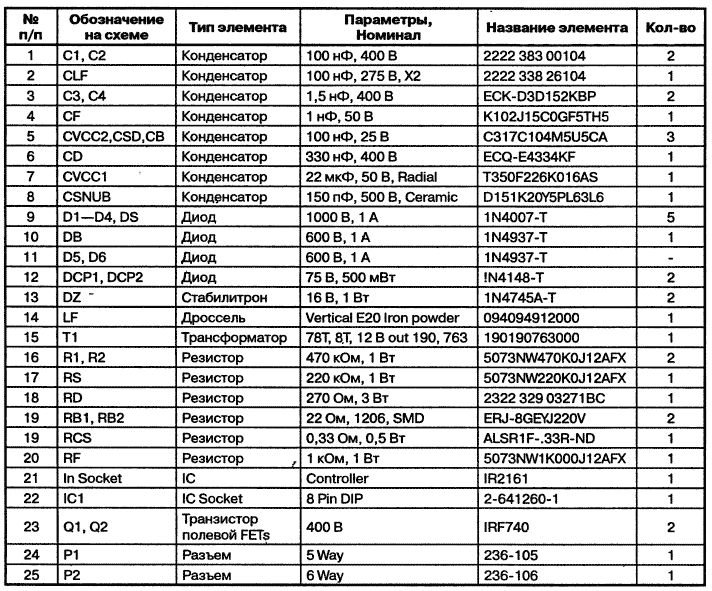

Номиналы и тип используемых элементов приведены в следующей таблице:
/>

Автор: Корякин-Черняк С.Л.
