  • Новые 12-разрядные интегрированные системы сбора данных фирмы Maxim

    Журнал «Электронные компоненты» №5 2002 г.
    Ирина Черемхина
    Материал знакомит читателя с характеристиками новых ИС фирмы Maxim — MAX7651, MAX7652 — Flash-программируемых 12разрядных интегрированных систем сбора данных с ядром MCS51.
    ИС сбора данных (DAS) MAX7651/ MAX7652 объединяют высокопроизводительную аналоговую часть и быстродействующий микроконтроллер (МК) на ядре 8051, что обеспечивает существенную экономию площади монтажной платы (корпус 64-pin TQFP) и времени разработки конечного продукта. Благодаря двум независимым банкам flash-памяти МК, входящий в состав ИС, способен одновременно считывать данные из одного банка и записывать в другой. Программно-управляемый режим отключения и способность работать на тактовых частотах от 4 до 12 МГц позволяет оптимально управлять энергопотреблением в зависимости от необходимой производительности.
    ИС MAX7651/MAX7652 обеспечивают проведение полнодифференциальных замеров напряжения с 12-разрядным разрешением; имеют программируемый уровень усиления и раздельные каскады выборки/хранения для положительных и отрицательных входных сигналов. Преобразователь обеспечивает гибкий режим приема входных сигналов, состоящих из четырех 2-канальных пар сигналов или из восьми одноканальных сигналов (относительно общего плавающего уровня).

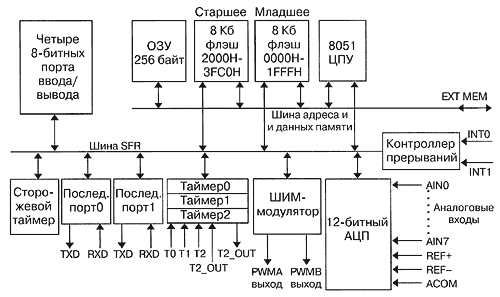

    Функциональная схема ИС показана на рисунке 1.

    Нажмите на изображение для увеличения.

Название:	maxim_max765x.gif
Просмотров:	10
Размер:	14.3 Кб
ID:	1927>
    Рис. 1. Функциональная схема ИС MAX7651/MAX7652
    Основные параметры MAX7651/MAX7652:
    • встроенное ЦПУ (для выполнения каждой инструкции требуется всего 4 такта);
    • ОЗУ объемом 256 Байт;
    • два блока flash-памяти объемом 8 Кбайт;
    • четыре 8-разрядных порта ввода/вывода;
    • два UART;
    • контроллер прерываний и сторожевой таймер;
    • АЦП с полно- дифференциальными входами (12-разрядов, 53К выборок/с);
    • двухканальные, 8-разрядные ЦАП-выходы с ШИМ;
    • три таймера;
    • однополярное питание 3 или 5 В;
    • тактовая частота от 0 до 12 МГц.
    Перечисленные особенности делают ИС сбора данных MAX7651/ MAX7652 идеальными для реализации интеллектуальных датчиков, портативных систем сбора данных и других устройств с автономным питанием.
    ИС MAX7651/MAX7652 выпускаются в корпусах типа 64-pin TQFP.
    Подробнее о новых ИС можно узнать, обратившись к официальному дистрибьютору компании Maxim — фирме Rainbow Technologies: Москва, Яузский бульвар, д. 13, стр. 3. Тел. (095)797-8993, e-mail: info@rainbow.msk.ru, web: www.rtcs.ru/, а также в региональные офисы Rainbow в Санкт-Петербурге (812)324-0902, Минске (10-37517)249-8273, и Екатеринбурге (3442)76-1407.

    Источник: rtcs.ru
