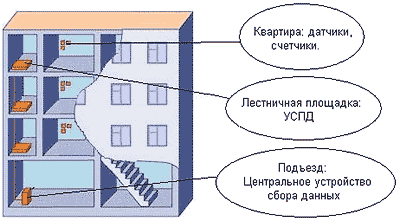

    Специалисты, разрабатывающие автоматизированные системы контроля и учета энергопотребления, неизменно сталкиваются с тем, что измерительные датчики и устройство сбора и подготовки данных (УСПД) с точки зрения оптимизации технической системы должны быть территориально разнесены. Более того, если речь идет о системах для жилищно-коммунального сектора, то измерительные датчики и счетчики могут находиться в квартире, доступ в которую для сервисных и проверяющих организаций ограничен рис. 1.
    Нажмите на изображение для увеличения.

Название:	tc_askue001.gif
Просмотров:	50
Размер:	14.3 Кб
ID:	3317>
    Рис. 1.
    Проводная связь между устройствами удорожает внедрение и обслуживание системы. Вариантов решений данной проблемы может быть два.
    Первый — применении радиочастотного канала между измерительными датчиками и устройствами учета.

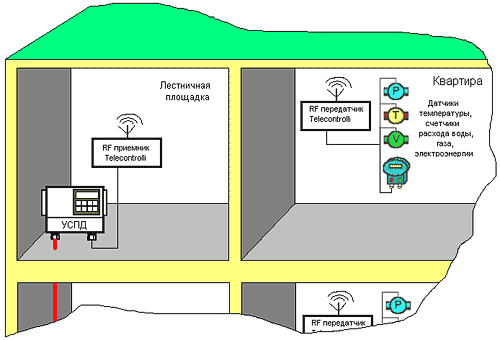

    На рисунке 2 обобщенно показана часть АСКУЭ для жилищно-коммунального хозяйства, в которой измерительные приборы (первичные датчики и счетчики воды, электричества, газа) находятся в квартире потребителя, а устройство сбора и подготовки данных находится на лестничной площадке (как правило, в электрической щитовой).

    Нажмите на изображение для увеличения.

Название:	tc_askue002.gif
Просмотров:	7
Размер:	14.4 Кб
ID:	3318>
    Рис. 2. Радиочастотный канал связи между уровнем первичных измерительных приборов и устройством сбора и подготовки данных
    Для связи используется радиочастотный канал, реализованный на приборах Telecontrolli. Передача накопленной информации от каждого измерительного прибора производится в строго определенное время и имеет ограниченную длительность. Временное разделение каналов позволяет отказаться от двусторонней связи и устанавливать в квартирах только передатчики, а на лестничной площадке только один приемник Telecontrolli. Упорядочивание времени передачи даёт возможность отключать передатчик квартирных устройств вне сеансов передачи данных. Это приводит к тому, что квартирный прибор может при необходимости быть исполнен на батарейном питании, а период замены батарей доведен до нескольких лет
    Аналогичное решение используется в оборудовании фирмы ENB electronics GmbH.

    Нажмите на изображение для увеличения.

Название:	tc_askue003.gif
Просмотров:	8
Размер:	13.1 Кб
ID:	3319>

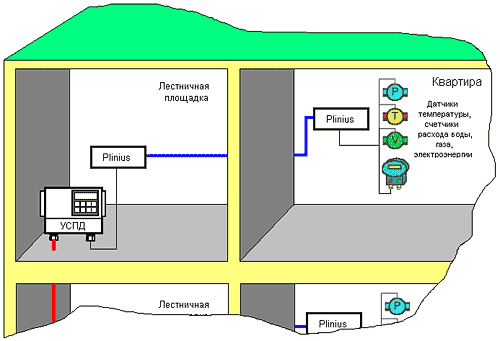

    Рис. 3. Передача данных по силовой сети
    Радиочастотный канал связи обладает рядом преимуществ по сравнению со специально выделенным кабельным каналом. В первую очередь — нет необходимости в прокладке кабеля, следовательно, стоимость монтажных работ сводится к минимуму.
    Радиочастотные модули не требуют никакой настройки, поэтому не требует привлечения высококвалифицированного персонала при проведении монтажных работ.
    Миниатюрные размеры приборов Telecontrolli позволяют интегрировать радиочастотный канал непосредственно в измерительный прибор или счетчик, как это делается в счетчике Siemens EM-S1.
    Второй вариант решения проблемы связи измерительных приборов и устройств сбора полготовки данных — передача данных по силовой сети. Для этого фирма Telecontrolli предлагает прибор Plinius (Power Line Modem), позволяющий передавать данные по силовой сети со скоростью до 2,4кбит/с.
    Миниатюрные размеры прибора Pilinius (40мм 23мм 14мм) позволяют интегрировать его в счетчик, что так же используется в приборах Siemens.
    Примеры использования принципов передачи данных по силовой сети в системах АСКУЭ можно найти и на отечественном рынке. Московский завод электроизмерительных приборов с 1998 внедряет систему АСКУЭБП (бытовых потребителей) в Москве и регионах.
    Преимущества PLM канала, так же как и радиочастотного, в том, что нет необходимости в прокладке кабеля, поэтому, стоимость монтажных работ так же минимальна.
    Модуль Plinius не требует никакой настройки, поэтому не требует привлечения высококвалифицированного персонала при проведении монтажных работ.
    Данный метод связи имеет ограничения. В первую очередь — передача данных может производиться только до ближайшего трансформаторного устройства, потому как прохождение данных через трансформатор невозможно. Во вторых, все приборы должны быть соединены с одной фазой сети.
