  • Микросхемы фирмы Holtek для систем дистанционного управления

    Журнал «Электронные компоненты» №2 2002 г.
    Александр Зайцев
    Многие бытовые приборы, системы ограничения доступа, промышленное оборудование и другие устройства имеют в своем составе пульт дистанционного управления, что существенно дополняет сервисные функции выпускаемого изделия. Фирма Holtek разработала семейства микросхем дистанционного управления (ДУ), отличающиеся друг от друга по формату передаваемых данных, количеству бит адреса и данных в посылке, по условию начала генерации посылки; набору сервисных функций. Все выпускаемые микросхемы ДУ выполнены по КМОП технологии с минимальным потребляемым током. Они ориентированы для передачи кодовой посылки по инфракрасному или радиоканалу связи, с минимальным числом внешних компонентов схемы. Широкий диапазон напряжений питания и рабочей температуры позволяют применять микросхемы ДУ Holtek в большинстве приложений.
    Микросхемы ДУ фирмы Holtek можно разделить на три основные группы:
    1. Семейства микросхем кодеров/декодеров.
    2. Микросхемы для пультов ДУ телеаппаратуры.
    3. Микросхемы бесконтактной идентификации.
    В первую группу входят семейства микросхем кодеров/декодеров, основным свойством которых является устанавливаемое с помощью переключателей, внешней схемой или программно значение адреса и данных. Кодер формирует кодовую последовательность после появления активного уровня сигнала на выводе TE или сигнала низкого логического уровня на входах данных (DATA). Генерация кодовой посылки продолжается до тех пор, пока присутствует активный уровень сигнала. Посылка всегда генерируется полностью, даже если активный уровень сигнала был снят. В некоторых микросхемах кодеров предусмотрено управление количеством повторений кодовой последовательности после снятия активного уровня сигнала, что может быть необходимо для достоверного детектирования посылки. Кодовая последовательность может состоять из комбинации следующих полей: преамбула; синхронизирующие биты; адрес; данные; биты антикода.
    Декодер обрабатывает кодовую последовательность, полученную из канала связи, последовательно обрабатывая несколько посылок. Если все посылки имели одинаковое значения полей, и адрес кодера совпал с адресом декодера, будет сформирован сигнал о принятой команде (вывод VT). В декодерах, имеющих выводы данных, информация из поля данных декодированной посылки, передается в соответствующие выходные защелки.
    К наиболее простым семействам микросхем ДУ этой группы можно отнести кодеры/декодеры 212 (см. таблицу 1). В состав кодовой последовательности, генерируемой кодерами этого семейства, входит преамбула, синхронизирующий бит и 12-разрядное после адреса/данных (рис. 1). Каждый вывод адреса/данных кодера может быть подсоединен к Vss (логический нуль) или оставлен не подсоединенным (логическая единица). Для микросхемы HT12E кодовая последовательность формируется в виде логических уровней, а для HT12A в виде пачки импульсов с частотой 32 кГц (рис. 2).
    Нажмите на изображение для увеличения.

Название:	htremote-01.gif
Просмотров:	1698
Размер:	3.8 Кб
ID:	3436>
    Рис. 1. Кодовая последовательность семейства кодеров/декодеров 212
    Нажмите на изображение для увеличения.

Название:	htremote-02.gif
Просмотров:	436
Размер:	13.2 Кб
ID:	3437>

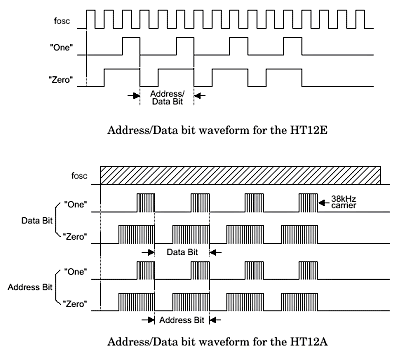

    Рис. 2. Представление битов в кодовой последовательности микросхем HT12E и HT12A
    Представление битов кодовой последовательности в виде пачки импульсов позволяет передавать команду по ИК каналу связи, практически непосредственно подключив ИК диод к кодеру.
    Для кодеров данного семейства микросхем ДУ были разработаны декодеры HT12D и HT12F. Основным их различием является то, что в микросхеме HT12D присутствует выходная 4-разрядная защелка данных, а в декодируемой посылке проверяется 8 бит адреса. В микросхеме HT12F проверяются все 12 бит адреса декодируемой команды, если адрес совпадает с установленным значением на адресных входах кодера, то формируется активный уровень сигнала на выводе VT.
    Таблица 1. Основные характеристики микросхем ДУ семейства кодеров/декодеров 212
    Тип Напряже ние
    питания,
    В
    Адрес
    (бит)
    Адрес/
    данные
    (бит)
    Тип
    выходных
    данных
    Триггер Кол-во
    прове рок
    Модуля ция
    38кГц
    Корпус Совмес тимость
    HT12A Кодер 2,4…5,0 8 4 - DATA - Есть 18DIP 20SOP HT12D/12F
    HT12E Кодер 2,4…12 8 4 - -TE - - 18DIP 20SOP HT12D/12F
    HT12D Декодер 2,4…12 8 4 Защелка - 3 - 18DIP 20SOP HT12A/12E
    HT12F Декодер 2,4…12 12 0 - - 3 - 18DIP 20SOP HT12A/12E
    Отдельно выделяется семейство кодеров 39 (таблица 2). В состав этого семейства пока входит только одна микросхема HT6026, совместимая функционально и по расположению выводов с MC145026. В отличие от предыдущего семейства значение бита адреса/данных в посылке кодируется тремя состояниями: логический нуль, логическая единица, не подключено (рис. 3). Такой подход позволяет расширить число возможных комбинаций адресов кодеров, уменьшая общую длительность кодовой посылки. Кодовая последовательность, генерируемая HT6026, состоит из преамбулы и 9 бит адреса/данных (рис. 4).
    Нажмите на изображение для увеличения.

Название:	htremote-03.gif
Просмотров:	360
Размер:	2.5 Кб
ID:	3438>
    Рис. 3. Представление битов в кодовой последовательности микросхемы HT6026
    Нажмите на изображение для увеличения.

Название:	htremote-04.gif
Просмотров:	362
Размер:	6.6 Кб
ID:	3439>
    Рис. 4. Кодовая последовательность семейства кодеров 39
    Таблица 2. Основные характеристики микросхем ДУ семейства кодеров 39
    Тип Напряже ние
    питания,
    В
    Адрес
    (бит)
    Адрес/
    данные
    (бит)
    Тип
    вых.
    данных
    Триггер Кол-во
    прове рок
    Модуля ция
    38кГц
    Корпус Совмести мость
    HT6026 Кодер 4…18 0 9 - -TE - - 16DIP NSOP MC145026
    В состав семейства кодеров/декодеров 312 входит 3 микросхемы кодеров (HT6010, HT6012, HT6014) и три микросхемы декодеров (HT6030, HT6032, HT6034). Краткие технические характеристики и совместимость микросхем этого семейства смотрите в таблице 3. Состав кодовой последовательности схож с посылкой, формируемой кодерами семейства 212, за исключением длительности бита конфигурации и длины информационного поля адреса/данных (рис. 5). Аналогично семейству 39 биты адреса/данных кодируются тремя состояниями, но представление битов в посылке существенно отличается (рис. 6). Кодеры HT6012 и HT6014 имеют вывод для подключения светодиода, указывающий генерацию команды. Пример схемы включения кодера HT6012 показан на рисунке 7.
    Нажмите на изображение для увеличения.

Название:	htremote-05.gif
Просмотров:	318
Размер:	4.3 Кб
ID:	3440>
    Рис. 5. Кодовая последовательность семейства кодеров 312
    Нажмите на изображение для увеличения.

Название:	htremote-06.gif
Просмотров:	317
Размер:	4.1 Кб
ID:	3441>
    Рис. 6. Представление битов в кодовой последовательности микросхем семейства 312
    Нажмите на изображение для увеличения.

Название:	htremote-07.gif
Просмотров:	376
Размер:	8.1 Кб
ID:	3442>
    Рис. 7. Типовая схема включения кодера HT6012
    Декодеры проверяют принятую кодовую последовательность, информационная часть которой состоит из 12 бит (N бит адреса и 12N бит данных). Принятые данные передаются в соответствующие выходные защелки только если команда была два раза подряд правильно дешифрирована и принятый адрес совпал с установленным в декодере. При правильно принятой команде на выходе VT появляется высокий уровень сигнала. Декодеры этого семейства могут иметь 0, 2 и 4 выходных защелок данных (соответственно, 12, 10 и 8 входов адреса). На рисунке 8 показана типовая схема включения декодера HT6034.
    Нажмите на изображение для увеличения.

Название:	htremote-08.gif
Просмотров:	342
Размер:	6.2 Кб
ID:	3443>
    Рис. 8. Типовая схема включения кодера HT6012
    Таблица 3. Основные характеристики микросхем ДУ семейства кодеров/декодеров 312
    Тип Напряжение
    питания,
    В
    Адрес
    (бит)
    Адрес/
    данные
    (бит)
    Тип
    выходных
    данных
    Триггер Кол-во
    проверок
    Корпус Совместимость
    HT6010 Кодер 2,4…12 8 4 - -TE - 18DIP 20SOP HT6030/32/34
    HT6012 Кодер 2,4…12 10 2 - DATA - 18DIP 20SOP HT6032
    HT6014 Кодер 2,4…12 8 4 - DATA - 18DIP 20SOP HT6034
    HT6030 Декодер 2,4…12 12 0 - - 2 18DIP 20SOP HT6010
    HT6032 Декодер 2,4…12 10 2 Защелка - 2 18DIP 20SOP HT6010/12
    HT6034 Декодер 2,4…12 8 4 Защелка - 2 18DIP 20SOP HT6010/14
    Своеобразными являются микросхемы ДУ семейства кодеров/декодеров 318. Краткая техническая характеристика микросхем кодеров HT600, HT680, HT6207 и декодеров HT604L, HT614, HT692 сведена в таблицу 5. Кодеры этого семейства формируют посылку, состоящую из преамбулы; более сложной структуры синхронизирующих битов, по сравнению с предыдущим семейством; адрес/данные (см. рис. 9). Кодирование битов в посылке аналогично семейству 312. Значительным отличием от семейства 312 является то, что в состав посылки входит информация с несуществующих выводов. Например, для кодера HT680 - A4, A5, A10, A13, A16 и A17. Эти биты в посылки кодируются как «не подключено». На рисунке 10 показано состояние выводов в микросхемах HT680, а в таблице 4 детально рассмотрена кодовая последовательность.
    Нажмите на изображение для увеличения.

Название:	htremote-09.gif
Просмотров:	320
Размер:	5.0 Кб
ID:	3444>
    Рис. 9. Кодовая последовательность семейства кодеров 318
    Нажмите на изображение для увеличения.

Название:	htremote-10.gif
Просмотров:	466
Размер:	7.4 Кб
ID:	3445>
    Рис. 10. Пример включения HT680
    Таблица 4. Состав кодовой последовательности генерируемой HT680 при включении, показанном на рис. 10.
    Преамбула и синхронизация A0
    0
    A1
    Z
    A2
    0
    A3
    1
    A4
    Z
    A5
    Z
    A6
    1
    A7
    Z
    A8
    0
    A9
    0
    AD10
    Z
    AD11
    Z
    - AD12
    Z
    AD13
    Z
    AD14
    Z
    AD15
    1
    AD16
    Z
    AD17
    Z
    Декодеры семейства 318 функционально практически не отличаются от семейства 312, но необходимо отметить, что в микросхемах HT614 и HT692 принятые данные не сохраняются в выходной защелке, а присутствуют на выходах данных только во время приема команды. Естественно, при условии совпадения адреса, установленного в декодере и дешифрированного в принятой посылке.
    Таблица 5. Основные характеристики микросхем ДУ семейства кодеров/декодеров 318
    Тип Напряжение
    питания,
    В
    Адрес
    (бит)
    Адрес/
    данные
    (бит)
    Тип
    выходных
    данных
    Триггер Кол-во
    проверок
    Корпус Совместимость
    HT600 Кодер 2,4…12 9 5 - TE - 20DIP/SOP HT604L/614
    HT680 Кодер 2,4…12 8 4 - TE - 18DIP/SOP HT692
    HT6207 Кодер 2,4…12 10 4 - DATA - 20DIP/SOP HT604L/614
    HT604L Декодер 2,4…12 10 4 Защелка - 2 20DIP/SOP HT600/6207
    HT614 Декодер 2,4…12 10 4 Буфер - 2 20DIP/SOP HT600/6207
    HT692 Декодер 2,4…12 10 2 Буфер - 2 18DIP HT680
    Наибольшую гибкость разработчикам предоставляют однократно программируемые микросхемы семейства HT6P20 224. Кодеры этого семейства не имеют выводов адреса, что позволяет использовать малогабаритные корпуса с минимальным числом выводов. Параметры работы кодера и 24-разрядный адреса программируются на этапе сборки устройства по специальному протоколу. В параметрах работы кодера можно указать состав кодовой последовательности, полярность формирования кодовой последовательности. Протокол программирования позволяет сделать верификацию установленных параметров работы. Биты в кодовой последовательности кодируются аналогично семейству 212, а состав ее полей несколько отличается, в конце посылки передается поле из 4 бит антикода (рис. 11).
    Нажмите на изображение для увеличения.

Название:	htremote-11.gif
Просмотров:	344
Размер:	8.8 Кб
ID:	3446>

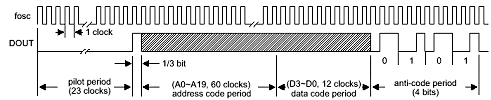

    Рис. 11. Кодовая последовательность семейства кодеров HT6P20 224
    Таблица 6. Основные характеристики микросхем ДУ семейства HT6P20
    Тип Напряжение
    питания,
    В
    Адрес
    (бит)
    Адрес/
    данные
    (бит)
    Триггер Корпус Совместимость
    HT6P20 Кодер 2,4…12 24/22/20/16 0/2/4/8 TE 8DIP/NSOP,
    16DIP/NSOP
    -
    HT6P20A Кодер 2,4…12 24 0 TE 8DIP/NSOP -
    HT6P20B Кодер 2,4…12 22 2 DATA 8DIP/NSOP -
    HT6P20D Кодер 2,4…12 20 2 - 16DIP/NSOP -
    Широкий диапазон напряжения питания, малый ток потребления, минимальное число внешних компонентов делают микросхемы этой группы идеальными для таких приложений, как охранные системы; пожарные и другие датчики; управление гаражными воротами; системы ограничения доступа.
    В отдельную группу выделяются микросхемы ДУ для телеаппаратуры (см. таблицу 7). Кодеры для телеаппаратуры поддерживают большое число клавиш, соединяются в виде матрицы и имеют малый ток потребления в режиме ожидания. При нажатии на кнопку генерируется кодовая последовательность, формат которой предназначен в основном для передачи по ИК каналу связи.
    Наиболее значительным различием между микросхемами данной группы является метод кодирования битов в команде:

    >HT6221/HT6222 - модуляция позиции импульсов (PPM) с заполнением меандром 38 кГц (рис. 12а);
    HT6230 - фазовое кодирование битов (рис. 12б);
    HT6240-002 - модуляция позиции импульсов (PPM) (рис. 12в). Также эти микросхемы различаются между собой максимальным количеством подключаемых кнопок, форматом кодовой последовательности, рабочим диапазоном напряжений питания.
    Нажмите на изображение для увеличения.

Название:	htremote-12.gif
Просмотров:	343
Размер:	16.9 Кб
ID:	3447>

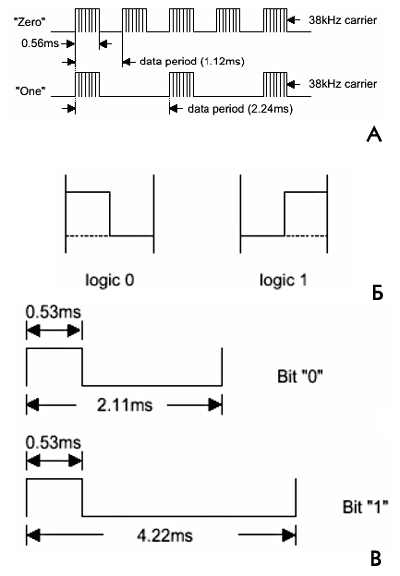

    Рис. 12. Кодирование битов в посылке микросхемами кодеров для телеаппаратуры
    Таблица 7. Основные характеристики микросхем ДУ для телеаппаратуры
    Тип Напряжение
    питания,
    В
    Адрес
    (бит)
    Адрес/
    данные
    (бит)
    Число
    кнопок
    Модуляция
    38кГц
    Корпус Совместимость
    HT6221 Кодер 1,8 …3,5 16 8 32 Есть 20SOP PD61121
    HT6222 Кодер 1,8…5 16 8 64 Есть 24SOP PD61122
    HT6230 Кодер 2,4…5,2 5 6 96 - 28SOP SAA3010
    HT6240-002 Кодер 2,2…3,6 8 8 32 - 20/24SOP M50560
    В третью группу пока входит только одна микросхема HT6720, предназначенная для систем бесконтактной идентификации RFID, работающих на частоте 13,56 МГц. К микросхеме подключается только внешняя индуктивность, образующая с внутренним конденсатором LC-контур. Питание микросхемы осуществляется за счет электромагнитного поля 13,56 МГц, излучаемого считывателем. Если напряженность электромагнитного поля достаточна для формирования ответа, активизируется интегрированный RC-генератор (рис. 13). Данные, предварительно записанные в однократно программируемую память, передаются последовательно, замыкая LC-контур с ШИМ/АМ модуляцией. Объем предаваемых данных 96 бит, включая 16 бит CRC и до 64 бит данных пользователя (рис. 14).
    В зависимости от формы и размера антенны считывателя и при небольших габаритных размерах индуктивности, подключенной к микросхеме, расстояние обнаружения кодера может быть от 2 до 10 см.
    Таблица 8. Основные характеристики микросхем RFID
    Тип Напряже ние
    питания,
    В
    Потребля емый
    ток, мкА,
    при 3В
    Рабочая
    частота,
    МГц
    Модуля ция Объем
    памяти
    (данных)
    Скорость
    передачи
    Про верка Кодир. Пере дача
    данных
    HT6720 Кодер 2,4…5 4 13,56 АМ 96(64) бит 4Кбит/с CRC-16 ШИМ Повто рение
    Нажмите на изображение для увеличения.

Название:	htremote-13.gif
Просмотров:	323
Размер:	3.6 Кб
ID:	3448>

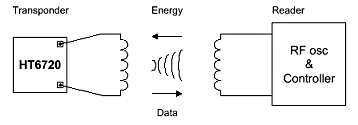

    Рис. 13. Принцип питания электропитания и ответа микросхемы HT6720
    Нажмите на изображение для увеличения.

Название:	htremote-14.gif
Просмотров:	337
Размер:	6.5 Кб
ID:	3449>
    Рис. 14. Кодовая последовательность, генерируемая кодером HT6720
    В соответствии с тенденциями развития промышленности и потребностями рынка электроники фирма Holtek планирует расширить номенклатуру выпускаемых микросхем ДУ, имеющих более высокую степень интеграции и функциональную гибкость. Более подробную информацию о новинках и планах Holtek можно получить у ее официального партнера Rainbow Technologies.

    Источник: rtcs.ru
    Автор: Александр Зайцев
    Сайт автора: http://www.alex-uc.narod.ru/
