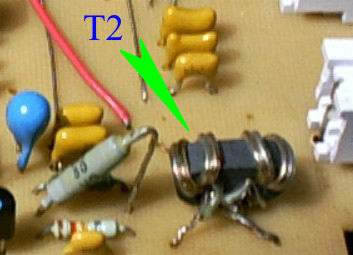

| Согласующий трансформатор Т2 (300 Ом.симметр./ 75 Ом.несимметр.) использован от "польского" антенного усилителя. Там применяется ферритовый сердечник с двумя отверстиями для намотки. (т.н. трансфлюктор). | |
| |
Как показала практика, можно использовать и просто ферритовое кольцо подходящего диаметра. В тех же "польских" антенных усилителях такие трансформаторы тоже используются. |
| |

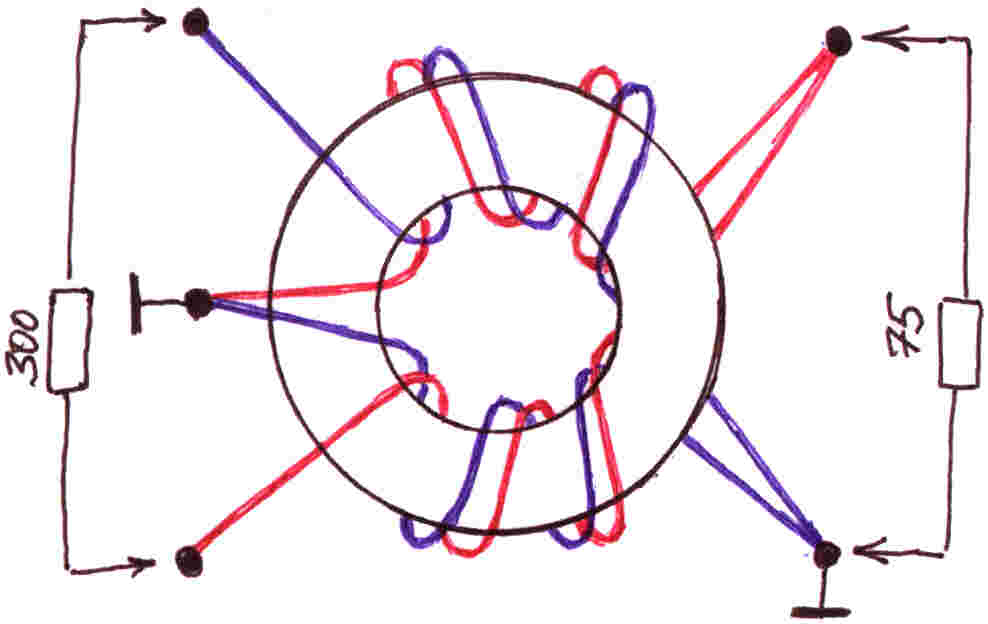

Схема намотки достаточно проста: 4 обмотки по 3 витка подходящего одножильного провода в изоляции (лучше цветной, для контроля правильности соединения концов обмоток). Намотка ведется в 2 провода. |
| Действительно, внутри этого устройства стоит нужный нам трансформатор, а в некоторых моделях - еще и 2 конденсатора (см. фото). И главное - в силу массового производства, это устройство стоит почти в 2 раза дешевле чем отдельный ферритовый сердечник для него. (у нас на радиорынке точно, в других местах картина должна быть примерно такой же). |
