    Элементы защиты электрических цепей PolySwitch производства Tyco Electronics Raychem — это приборы на токопроводящих полимерах с положительным температурным коэффициентом. При электрической перегрузке цепи или коротком замыкании в ней эти приборы ведут себя как обращаемые плавкие предохранители, переключающиеся из низкоомного в высокоомное состояние. Значения их сопротивления в проводящем состоянии — всего лишь несколько миллиом, что делает их идеальными для применений, требующих безотказного функционирования. В сочетании с низкой ценой свойства данных устройств делают Polyswitch (в частности, серии TR) весьма выгодным решением проблемы защиты телекоммуникационного оборудования от перегрузок по току.

    Проблема перегрузок по току

    Перегрузка по току — это ненормально высокий ток, который может привести к отказу в электриче-ской цепи. Перегрузка по току может быть вызвана выходом источника питания за пределы допустимого диапазона или уменьшением сопротивления нагрузки.
    Перегрузка по току, вызванная источником питания, обычно возникает при перенапряжении вслед-ствие анормального режима источника питания или вследствие перенапряжения на линии электроснабжения. Перегрузки по току, вызванные источником, могут быть также результатом броска напряжения.

    Нажмите на изображение для увеличения.

Название:	83.gif
Просмотров:	401
Размер:	4.0 Кб
ID:	3189>

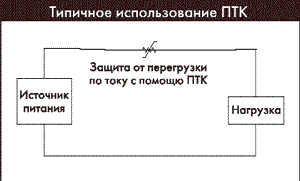

    Рис. 1. Типичное использование ПТК
    Перенапряжения на линии электроснабжения могут возникать при схлестывании телефонного и си-лового кабелей, атмосферных разрядах, переходных процессах, всплесках напряжения. Схлестывание телефонного и силового кабелей происходит при случайном пересечении высоко-вольтной цепи с низковольтной, например, если при сильном ветре силовой кабель падает на телефонную линию.
    Разряды — это непродолжительное возрастание напряжения в системе, вызванное внешними явлениями, например попаданием молнии.
    Переходные процессы — это непродолжительные возрастания напряжения в системе, вызванные опустошением элемента сохранения энергии цепи, например катушки индуктивности или емкости.
    Всплеск напряжения — это относительно длительное возрастание напряжения в системе, обусловленное обычно отказом в системе, например, потерей соединения с нейтралью в трансформаторе, обеспечивающем питание дома.
    Напряжения, превышающие нормальное значение, приводят к появлению в линейных цепях токов, превышающих нормальное значение. В нелинейных цепях напряжения ниже нормального значения могут приводить к токам, превышающим нормальное значение, и именно поэтому снижение напряжения может привести к проблемам перегрузки по току. Примером нелинейного устройства, в котором ток возрастает с понижением напряжения, может служить обычная лампа накаливания.
    Частичный или полный выход из строя нагрузки цепи может привести к перегрузке по току, обусловленной нагрузкой. Выход из строя приводит к снижению общего сопротивления цепи, в результате возрастает ток. Примером является заглохший двигатель, который нагревается вследствие избыточного потребления мощности, что приводит к разрушению изоляции обмотки двигателя и к вероятности контакта между соседними обмотками (короткое замыкание).

    Защита от перегрузки по току с использованием полимерных предохранителей с ПТК

    Полимерный предохранитель от перегрузки по току с ПТК подключается в цепь последовательно. Предохранитель с ПТК обеспечивает защиту цепи, переходя из состояния с низким сопротивлением в состояние с высоким сопротивлением в качестве реакции на перегрузку по току. Это называется «срабатыванием» предохранителя.
    На рис. 1 показан типовой пример использования. Обычно сопротивление предохранителя намного меньше, чем сопротивление остальной части цепи, и почти или вообще не оказывает воздействия на нормальный режим работы цепи. Однако в качестве реакции на токовую нагрузку сопротивление предохранителя возрастает (предохранитель «срабатывает»), снижая тем самым ток в цепи до значения, которое является безопасным для любого элемента цепи. Такое изменение является результатом быстрого повышения температуры устройства, обусловленного внутренней теплогенерацией при нагреве по формуле Qт = RI2, где R, I — сопротивление и ток.

    Физика полимеров с ПТК

    Полимерный материал с ПТК представляет собой кристаллическую решетку органического полимера, содержащую рассеянные токопроводящие частицы, обычно сажи. Резкое повышение сопротивления обусловлено фазовым превращением в материале. В холодном состоянии материал является в основном кристаллическим, причем его токопроводящие частицы «втиснуты» в аморфные области между мелкими кристаллами.
    Если процентное содержание токопроводящих частиц в полимере невелико, то материал не проводит ток. При повышении процентного содержания токопроводящих частиц до (или выше) уровня, называемого порогом просачивания, токопроводящие частицы соприкасаются или почти соприкасаются друг с другом, образуя трехмерную токопроводящую структуру.
    При нагревании элемента до точки плавления полимера мелкие кристаллы тают и становятся аморфными. При этом возрастает объем аморфной фазы и разрушается структура токопроводящих цепей. С разрушением структуры возрастает сопротивление элемента. Поскольку плавление материала происходит в относительно узком диапазоне температур, изменение сопротивления также наблюдается в относительно узком диапазоне изменения температур.

    Защита телекоммуникационного оборудования

    Специально разработанные для применения в телекоммуникационном оборудовании элементы PolySwitch фирмы Raychem обеспечивают защиту линейных плат в сетевом оборудовании. Модули для кросса и модули первичной защиты имеют первостепенное значение для обеспечения основной защиты чувствительных компонентов на АТС и в абонентском оборудовании. Эти модули обеспечивают защиту от попадания силового кабеля, от наведенных напряжений и от ударов молний. Если не обеспечить защиту от этих опасных факторов, они могут воздействовать на АТС и абонентское оборудование, вызывая серьезное повреждение чувствительной коммутационной техники и аппаратуры передачи данных, а также абонентского оборудования. При использовании совместно с устройством защиты от перенапряжения электронный предохранитель PolySwitch может обеспечить защиту АТС и абонентского оборудования, включая телефонные аппараты, от этих опасных воздействий и предотвратить выход техники из строя.

    Нажмите на изображение для увеличения.

Название:	84.gif
Просмотров:	119
Размер:	5.7 Кб
ID:	3190>
    Рис. 2. Система защиты телекоммуникаций
    Защита от перегрузки по току находит много применений в абонентском оборудовании (customer premise equipment, CPE). Оборудование этого типа несет как аналоговую, так и цифровую информацию, которую следует защищать от прямого попадания силового кабеля, ударов молний и наведенных напряжений. Если не обеспечить защиту от этих опасностей, они могут передаваться по сети, приводя к повреждению оборудования и прерыванию связи. Предохранитель PolySwitch вместе с другими элементами защиты обеспечивает защиту от этих воздействий, предотвращая, таким образом, простои оборудования.
    Вследствие потенциально опасных факторов, угрожающих абонентскому оборудованию (CPE), для схем защиты необходимы характеристики высокого уровня напряжения (250 600 В) и низкого уровня тока.

    Таблица. Зависимость тока пропускания (Ihold) от температуры

    Номер элемента°С Максимальная рабочая температура окружающей среды,
    -40° -20° 20° 40° 50° 60° 70° 85°
    TR-250-120/120U 0,186 0,165 0,143 0,12 0,099 0,088 0,077 0,068 0,05
    TR-250-145/145U 0,225 0,199 0,172 0,145 0,119 0,106 0,093 0,08 0,06
    TR-250-180U 0,269 0,24 0,211 0,18 0,153 0,138 0,123 0,109 0,087
    TR-600-150 0,233 0,206 0,178 0,15 0,124 0,11 0,098 0,083 0,062
    TR-600-160 0,249 0,219 0,19 0,16 0,132 0,117 0,103 0,088 0,066

    Таблица. Максимальные значения напряжений и токов

    Номер элемента Максим. напряжение срабатывания, В Максим. ток срабатывания, А Максим. рабочее напряжение, В
    TR-250-120/120U 250 3 60
    TR-250-145/145U 250 3 60
    TR-250-180U 250 10 60
    TR-600-150 600 3 60
    TR-600-160 600 3 60

    В Соединенных Штатах требования по безопасности к абонентскому телекоммуникационному оборудованию содержатся в спецификациях UL1459 и FCC, часть 68. При разработке абонентского оборудования изготовители должны обеспечивать выполнение этих требований. Полимерные предохранители PolySwitch с ПТК при отказе «защелкиваются» в состоянии с высоким сопротивлением. После устранения условия срабатывания элемент автоматически самовосстанавливается и снова готов к работе.

    Руководство по подбору изделий серии TR

    Для того чтобы выбрать предохранитель PolySwitch серии TR для схемы, выполните следующие семь шагов.
    1. Определение рабочих параметров схемы
    Запишите следующие параметры схемы:
    • Максимальная рабочая температура окружающей среды.
    • Нормальный рабочий ток.
    • Максимальное рабочее напряжение (для серии TR — максимум 60 В).
    • Максимальный ток срабатывания
    • Максимальное напряжение срабатывания (для серии TR — максимум 600 В, см. таблицу в описании шага 3)
    2. Произведите выбор злемента PоlySwitch серии TR на основании определенных для схемы максимальной рабочей температуры окружающей среды и нормального рабочего напряжения
    • Найдите в верхней строке таблицы температуру, наиболее близкую к максимальной рабочей температуре окружающей среды для схемы.
    • Просматривая выбранный столбец сверху вниз, найдите значение, равное или превышающее нормальный рабочий ток схемы. Теперь обратитесь к самому левому столбцу на этой строке и найдите номер элемента серии TR, наиболее подходящего для схемы.
    3. Сравните максимальные значения рабочих напряжений и токов
    • Найдите в первом столбце таблицы (сверху вниз) номера элементов, выбранные вами в шаге 2. В следующих столбцах на этой строке приведены максимальное напряжение срабатывания элемента (V interrupt max), максимальный ток срабатывания (I max ) и максимальное рабочее напряжение V max).
    • Сравните номинальные значения с параметрами схемы и убедитесь, что параметры схемы не превышают параметры элемента TR.
    Важное замечание.Элементы серии TR не рассчитаны на напряжение питания от сети, то есть 120 В/220 В переменного тока.
    4. Определите время срабатывания
    • Время срабатывания — это время, необходимое для переключения элемента в состояние с высоким сопротивлением после прохождения через него аварийного тока.
    • Для обеспечения нужных защитных свойств важно определить время срабатывания элемента серии TR. Если выбранный вами элемент срабатывает или переключается слишком быстро, то возможны ненужные и быстрые срабатывания. Если элемент сраба- тывает слишком медленно, то защищаемые элементы могут быть повреждены до переключения элемента в состояние с высоким сопротивлением.
    • На приведенном ниже графике показаны типичные значения времени срабатывания при температуре 20ОС для каждого элемента PоlySwitch серии TR. Найдите на графике время срабатывания выбранного вами элемента серии TR. Если время срабатывания элемента серии TR слишком мало для вашей схемы, вернитесь к шагу 3 и подберите другой элемент.

    Нажмите на изображение для увеличения.

Название:	85.gif
Просмотров:	143
Размер:	9.2 Кб
ID:	3191>

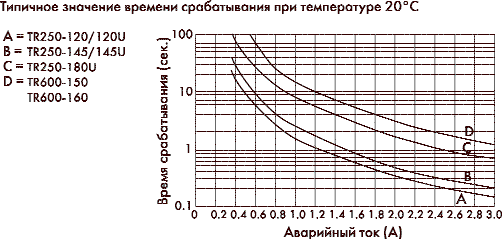

    Рис. 3. Типичное значение времени срабатывания при температуре 20 °С
    5. Проверьте рабочие условия окружающей среды
    • Убедитесь, что минимальная и максимальная температура окружающей среды для Вашего случая находится в рабочем диапазоне температур от -40 ОС до 85 ОС.


    Таблица 1. Электрические характеристики

    Номер элемента Ih, A Vmax, B Vmax. ср, В Icmax, A Rmin, Ом Rmax, Ом
    ТС250-120 0,12 60 250 3 5 9
    ТR250-120U 0,12 60 250 3 6 10
    ТR250-120 0,12 60 250 3 4 8
    ТС250-145 0,145 60 250 3 3 6
    ТС250-145U 0,145 60 250 3 3,5 6,5
    ТR250-145 0,145 60 250 3 3 6
    ТС250-180 0,18 60 250 10 0,8 2
    ТС250-180U 0,18 60 250 10 0,8 2
    ТR600-150 0,15 60 600 3 6 12
    ТR600-150 0,15 60 600 3 6 12

    Максимальная температура поверхности элемента в состоянии срабатывания составляет 125 ОС.
    6. Самостоятельно проверьте рабочие характеристики элемента серии TR и оцените, подходит ли он для использования в вашем случае

    Данные по изделиям серии TR

    Теперь, после выбора элемента серии TR, просмотрите его характеристики, приведенные в таблицах этого раздела, и убедитесь, что он обеспечивает требуемые функции.

    7. Убедитесь, что элемент серии TR подходит по размерам для монтажа в Вашем случае
    • Немаловажным преимуществом PolySwitch является то, что своими габаритами элемент весьма напоминает небольшой выводной керамический конденсатор со стандартным растром 5 мм. При этом его размеры меньше аналогичных по электрическим параметрам , но выполненных по другим технологиям элементов с положительным температурным коэффицентом.
    • Итак, мы прошли все этапы подбора вашего элемента защиты по току.
    Вместе с тем практика показывает, что в большинстве связных применений подходят либо TR250-120, либо более высоковольтные TR600-150/ TR600-160.

    В статье использованы материалы компании Tyco Electronics Raychem.
