  • Микросхемы - усилители низкой частоты (5)

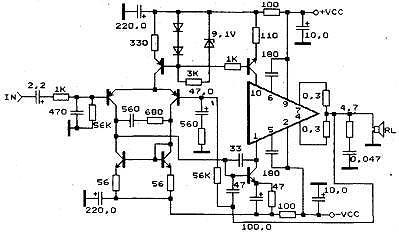

    STK021, STK024, STK031, STK035

    Нажмите на изображение для увеличения.

Название:	ims-un14.jpg
Просмотров:	507
Размер:	18.5 Кб
ID:	1127Интегральные микросхемы STK021, STKO24, STK031 и STK035 фирмы Sanyo выполнены в корпусах SIP10 с 10 выводами и представляют собой усилители мощности низкой частоты в гибридном исполнении с идентичными схемами (цоколевками) и различными параметрами. Предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса. В микросхемах отсутствует защита выхода от короткого замыкания в нагрузке. Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхем следующие:
    Uccnom Uccmax Icc0 ΔF Rвых. Pвых. Кг Ку
    STK021 38V 54V 60mA 30Hz-20KHz 15W 0,02% 26dB
    STK024 44V 60V 70mA 30Hz-20KHz 20W 0,02% 26dB
    STK031 48V 66V 70mA 30Hz-20KHz 25W 0,02% 26dB
    STK035 54V 70V 70mA 30Hz-20KHz 30W 0,02% 26dB

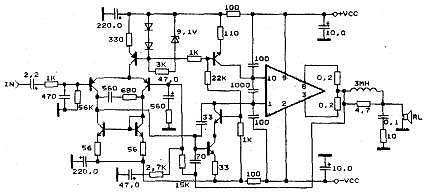

    STK030, STK058, STK075, STK077, STK078, STK080, STK082, STK083, STK084, STK086

    Нажмите на изображение для увеличения.

Название:	ims-un15.jpg
Просмотров:	257
Размер:	20.8 Кб
ID:	1128Интегральные микросхемы STK030, STK058, STK075, STK077, STK078, STK080, STK082, STK083, STK084 и STK086 фирмы Sanyo выполнены в корпусах SIP10 с 10 выводами и представляют собой усилители мощности низкой частоты в гибридном исполнении с идентичными схемами (цоколевками) и различными параметрами. Предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса с двухполярным питанием. В микросхемах отсутствует защита выхода от короткого замыкания в нагрузке. Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхем следующие:
    Uccnom Uccmax Icc0 ΔF Rвых. Pвых. Кг Ку
    STK030 ±24V +35V 45mA 30Hz-20KHz 25W 0,02% 26dB
    STK058 ±24V ±35V 45mA 30Hz-20KHz 24W 0,02% 26dB
    STK075 ±20V ±28V 45mA 30Hz-20KHz 15W 0,02% 26dB
    STK077 ±22V ±32V 45mA 30Hz-20KHz 20W 0,02% 26dB
    STK078 ±25V ±35V 45mA 30Hz-20KHz 24W 0,02% 26dB
    STK080 ±27V ±39V 45mA 30Hz-20KHz 30W 0,02% 26dB
    STK082 ±30V ±43V 45mA 30Hz-20KHz 35W 0,02% 26dB
    STK083 ±32V ±46V 45mA 30Hz-20KHz 40W 0,02% 26dB
    STK084 ±35V ±50V 45mA 30Hz-20KHz 50W 0,02% 26dB
    STK086 +42V ±55V 45mA 30Hz-20KHz 70W 0,02% 26dB
    STK050, STK070

    Нажмите на изображение для увеличения.

Название:	ims-un16.jpg
Просмотров:	247
Размер:	22.9 Кб
ID:	1129Интегральные микросхемы STK050 и STK070 фирмы Sanyo выполнены в корпусах SIP 10 с 16 выводами и представляют собой усилители мощности низкой частоты в гибридном исполнении с идентичными схемами (цоколевками) и различными параметрами. Предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса с двухполярным питанием. В микросхемах отсутствует защита выхода от короткого замыкания в нагрузке. Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхем следующие:
    Uccnom Uccmax Icc0 ΔF Rвых. Pвых. Кг Ку
    STK050 ±35V ±45V 45mA 30Hz-20KHz 50W 0,02% 26dB
    STK070 ±42V ±55V 45mA 30Hz-20KHz 70W 0,02% 26dB
    STK075G, STK077G, STK078G, STK080G, STK082G, STK084G, STK085, STK086G

    Нажмите на изображение для увеличения.

Название:	ims-un17.jpg
Просмотров:	241
Размер:	22.7 Кб
ID:	1130Интегральные микросхемы фирмы STK075G, STK077G, STK078G, STK080G,STK082G, STK084G, STK085, STK086G фирмы Sanyo выполнены в корпусах SIP 10 с 10 выводами и представляют собой усилители мощности низкой частоты в гибридном исполнении с идентичными схемами (цоколевками) и различными параметрами. Предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса с двухполярным питанием. В микросхемах отсутствует защита выхода от короткого замыкания в нагрузке. Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхем следующие:
    Uccnom Uccmax Icc0 ΔF Rвых. Pвых. Кг Ку
    STK075G ±20V ±28V 45mA 30Hz-20KHz 15W 0,02% 26dB
    STK077G ±22V ±32V 45mA 30Hz-20KHz 20W 0,02% 26dB
    STK078G ±25V ±35V 45mA 30Hz-20KHz 24W 0,02% 26dB
    STK080G ±27V ±39V 45mA 30Hz-20KHz 30W 0,02% 26dB
    STK082G ±30V ±43V 45mA 30Hz-20KHz 35W 0,02% 26dB
    SТК084G ±35V ±50V 45mA 30Hz-20KHz 50W 0,02% 26dB
    STK085 ±38V ±55V 45mA 30Hz-20KHz 60W 0,02% 26dB
    STK086G ±42V ±55V 45mA 30Hz-20KHz 70W 0,02% 26dB
    STK0292, STK0352, STK0452

    Нажмите на изображение для увеличения.

Название:	ims-un18.jpg
Просмотров:	273
Размер:	47.8 Кб
ID:	1131Интегральные микросхемы STK0292, STK0352 и STK0452 фирмы Sanyo выполнены в корпусах SIP10 с 10 выводами и представляют собой выходные модули усилителей мощности низкой частоты в гибридном исполнении с идентичными схемами (цоколевками) и различными параметрами. Предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса с двухполярным питанием. В микросхемах отсутствует защита выхода от короткого замыкания в нагрузке. Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхем следующие:
    Uccnom Uccmax Icc0 ΔF Rвых. Pвых. Кг Ку
    STK0292 ±26V ±43V 43mA 30Hz-20KHz 25W 0,01% 26dB
    STK0352 ±30V ±48V 45mA 30Hz-20KHz 30W 0,02% 26dB
    STK0452 ±34V ±54V 45mA 30Hz-20KHz 30W 0,01% 26dB
    STK413, STK415, STK430, STK430II, STK430III, STK433, STK435, STK436, STK437, STK439, STK441, STK443, STK4332, STK4352, STK4362, STK4372, STK4392, STK4412, STK4432

    Нажмите на изображение для увеличения.

Название:	ims-un19.jpg
Просмотров:	302
Размер:	45.3 Кб
ID:	1132Перечисленные микросхемы фирмы Sanyo выполнены в корпусах SIP10 с 16 выводами и представляют собой двухканальные усилители мощности низкой частоты в гибридном исполнении с идентичными схемами (цоколевками) и различными параметрами. Предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса. В микросхемах отсутствует защита выхода от короткого замыкания в нагрузке. Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхем (выходные параметры для одного канала) следующие:
    Uccnom Uccmax Icc0 ΔF Rвых. Pвых. Кг Ку
    STK413 18V 29V 60mA 30Hz-20KHz 3W 0,02% 26dB
    STK415 24V 32V 60mA 30Hz-20KHz 6.5W 0,02% 26dB
    STK430 25V 41V 60mА 30Hz-20KHz 10W 0,02% 26dB
    STK430II 26V 43V 60mА 30Hz-20KHz 15W 0,02% 26dB
    STK430III 31V 50V 60mА 30Hz-20KHz 20W 0,02% 26dB
    STK433 23V 32V 60mА 30Hz-20KHz 5W 0,02% 26dB
    STK435 27V 39V 60mА 30Hz-20KHz 7W 0,02% 26dB
    STK436 32V 50V 60mA 30H2-20KHZ 10W 0,02% 26dB
    STK437 33V 50V 60mА 30Hz-20KHz 10W 0,02% 26dB
    STK439 39V 56V 60mА 30H2-20KHZ 15W 0,02% 26dB
    STK441 44V 63V 60mА 30Hz-20KHz 20W 0.02% 26dB
    STK457, STK459, STK460, STK461, STK463, STK465

    Нажмите на изображение для увеличения.

Название:	ims-un20.jpg
Просмотров:	246
Размер:	37.3 Кб
ID:	1133Перечисленные микросхемы фирмы Sanyo выполнены в корпусах SIP10 с 16 выводами и представляют собой двухканальные (стереофонические) усилители мощности низкой частоты в гибридном исполнении с идентичными схемами (цоколевками) и различными параметрами. Предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса. В микросхемах отсутствует защита выхода от короткого замыкания в нагрузке. Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхем (выходные параметры для одного канала) следующие:
    Uccnom Uccmax Icc0 ΔF Rвых. Pвых. Кг Ку
    STK457 ±18V ±26V 45mA 30Hz-20KHz 10W 0,01% 26dB
    STK459 ±21V +31V 45mA 30Hz-20KHz 15W 0,01% 26dB
    STK460 ±23V ±32V 45mA 30Hz-20KHz 20W 0,02% 26dB
    STK461 ±23V ±33V 45mA 30Hz-20KHz 20W 0,01% 26dB
    STK463 ±26V +38V 45mA 30Hz-20KHz 25W 0,01% 26dB
    STK465 ±29V ±41V 45mA 30Hz-20KHz 30W 0,01% 26dB
    STK1030, STK1040, STK1050, STK1050II, STK1060, STK1060II, STK1070, STK1070II, STK1080II, STK1100II

    Нажмите на изображение для увеличения.

Название:	ims-un21.jpg
Просмотров:	278
Размер:	50.3 Кб
ID:	1134Интегральные микросхемы STK1030, STK1040, STK1050, STK1050II, STK1060, STK1060II, STK1070, STK1070II, STK1080II и STK1100II фирмы Sanyo выполнены в корпусах SIP10 с 10 выводами и представляют собой выходные модули усилителей мощности низкой частоты в гибридном исполнении с идентичными схемами (цоколевками) и различными параметрами. Предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса с двухполярным питанием. В микросхемах отсутствует защита выхода от короткого замыкания в нагрузке. Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхем следующие:
    Uccmin Uccmax Icc0 ΔF Rвых. Pвых. Кг Ку
    STK1030 ±28V ±40V 45mA 30Hz-20KHz 30W 0,01% 26dB
    STK1040 ±33V ±48V 45mA 30Hz-20KHz 40W 0,01% 26dB
    STK1050 ±36V ±53V 45mA 30Hz-20KHz 50W 0,01% 26dB
    STK1050II ±38V ±55V 45mA 30Hz-20KHz 50W 0,01% 26dB
    STK1060 ±40V ±56V 45mA 30Hz-20KHz 60W 0,01% 26dB
    STK1060II ±40V ±56V 45mA 30Hz-20KHz 60W 0,01% 26dB
    STK1070 ±40V ±56V 45mA 30Hz-20KHz 60W 0,01% 26dB
    STK1070II ±43V ±63V 45mA 30Hz-20KHz 70W 0,01% 26dB
    STK1080II ±45V ±65V 45mA 30Hz-20KHz 80W 0,01% 26dB
    STK1100II ±50V ±68V 45mA 30Hz-20KHz 100W 0,01% 26dB
    Источник: radvs.boom.ru
