  • Микросхемы - усилители низкой частоты (6)

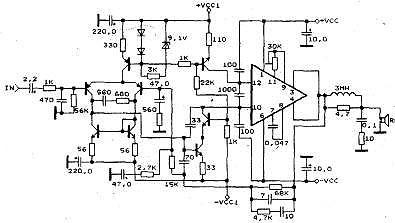

    STK8250II, STK8260II, STK8270II, STK8280II

    Нажмите на изображение для увеличения.

Название:	ims-un1.jpg
Просмотров:	156
Размер:	48.3 Кб
ID:	1136Интегральные микросхемы STK8250II, STK8260II, STK8270II и STK8280II фирмы Sanyo выполнены в корпусах SIP10 с 12 выводами и представляют собой выходные модули усилителей мощности низкой частоты в гибридном исполнении с идентичными схемами (цоколевками) и различными параметрами. Предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса с двухполярным питанием. В микросхемах отсутствует защита выхода от короткого замыкания в нагрузке. Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхем следующие:
    Uccnom Uccmax Icc0 ΔF Rвых. Pвых. Кг Ку
    STK8250II ±38V ±56V 70 mA 20Hz-20KHz 50W 0,005% 26dB
    STK8260II ±42V ±59V 70 mA 20Hz-20KHz 60W 0,005% 26dB
    STK8270II ±44V ±60V 70 mA 20Hz-20KHz 70W 0,005% 26dB
    STK8280II ±47V ±65V 70 mA 20Hz-20KHz 80W 0,005% 26dB
    TA7203P

    Нажмите на изображение для увеличения.

Название:	ims-un2.jpg
Просмотров:	28
Размер:	38.7 Кб
ID:	1137Интегральная микросхема TA7203P фирмы Toshiba выполнена в корпусе TABS 5 с 14 выводами и представляет собой двухканальный (стереофонический) усилитель мощности низкой частоты. Предназначена для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре среднего класса. В микросхему встроена защита выхода от короткого замыкания в нагрузке и термозащита. Для получения максимальной выходной мощности микросхему необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхемы (выходные параметры для одного канала) следующие:
    Uccmin 8 V
    Uccmax 20 V
    Icc0(Uвх.=0) 37 mA
    Pвых.(14V/8Ω) 2 W
    Rвх. 120 КΩ
    42 dB
    ΔF 30Hz-18KHz
    Кг(Pвых.=0,5W, f=1KHz) 0,25%
    Rвых.
    TA7210P, TA7268P

    Нажмите на изображение для увеличения.

Название:	ims-un3.jpg
Просмотров:	16
Размер:	28.8 Кб
ID:	1138Интегральные микросхемы ТА7210Р и TA7268P фирмы Toshiba выполнены в корпусах SIP1 с 12 выводами и представляют собой усилители мощности низкой частоты с идентичными схемами(цоколевками) и различными параметрами. Предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре среднего класса. В микросхемы встроена защита выхода от короткого замыкания в нагрузке и термозащита. Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхем следующие:
    TA7210P TA7268P
    Uccmin 20 V 20 V
    Uccmax 40 V 45 V
    Icc0(Uвх.=0) 25 mA 25 mA
    Pвых.(34V/8Ω) 11 W 11 W
    Rвх. 120 KΩ 120 КΩ
    Ку 42 dB 42 dB
    ΔF 20Hz-20KHz 20Hz-20KHz
    Кг(Pвых.=0,5W, f=1KHz) 0,1% 0,1%
    Rвых.nom
    TA7220P

    Нажмите на изображение для увеличения.

Название:	ims-un4.jpg
Просмотров:	20
Размер:	16.7 Кб
ID:	1139Интегральная микросхема TA7220P фирмы Toshiba выполнена в корпусе SIL с 10 выводами и представляет собой усилитель мощности низкой частоты. Предназначена для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре низкого класса. В микросхему встроена защита выхода от короткого замыкания в нагрузке и термозащита. Для Получения максимальной выходной мощности нет необходимости в теплоотводе (радиаторе). Некоторые иэ основных параметров микросхемы следующие:
    Uccmin 3 V
    Uccmax 12 V
    Icc0(Uвх.=0) 5 mA
    Pвых.(9V/32Ω) 0,15 W
    Rвх. 160 КΩ
    48 dB
    ΔF 20Hz-20KHz
    Кг(Pвых.=0,1W,f=1KHz) 0,1%
    Rвых. 32Ω
    ТА7235Р, ТА7269Р, ТА7286Р

    Нажмите на изображение для увеличения.

Название:	ims-un5.jpg
Просмотров:	15
Размер:	23.9 Кб
ID:	1140Интегральные микросхемы ТА7235Р, ТА7269Р и ТА7286Р фирмы Toshiba выполнены в корпусах SIP2 с 12 выводами и представляют собой двухканальные (стереофонические) усилители мощности низкой частоты с идентичными схемами (цоколевками) и различными параметрами. Предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре среднего класса. В микросхемы встроена защита выхода от короткого замыкания в нагрузке и термозащита. Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхем (выходные параметры для одного канала) следующие:
    ТА7235Р ТА7269Р ТА7286Р
    Uccmin 6 V 6 V 6 V
    Uccmax 22 V 20 V 20 V
    Icc0(Uвх.=0) 25 mA 35 mA 19 mA
    Pвых.(15V/3Ω) 9 W 8 W 8 W
    Rвх. 120 КΩ 120 КΩ 120 КΩ
    Ку 42 dB 42 dB 42 dB
    ΔF 20Hz-20KHz
    Кг(Pвых.=0,5W, f=1KHz) 0,08% 0,08% 0,08%
    Rвых.nom
    TA7237AP

    Нажмите на изображение для увеличения.

Название:	ims-un6.jpg
Просмотров:	15
Размер:	21.8 Кб
ID:	1141Интегральная микросхема TA7237AP фирмы i Toshiba выполнена в корпусе SIP2 с 12 выво­дами и представляет со­бой усилитель мощности низкой частоты выпол­нений по мостовой схеме. Предназначена для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре среднего класса. В микросхему встроена защита выхода от короткого замыкания в нагрузке и термозащита. Для получения максимальной выходной мощности микросхему необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхемы следующие:
    Uccmin 8 V
    Uccmax 18 V
    Icc0(Uвх.=0) 90 mA
    Pвых.(13V/4Ω) 17 W
    Rвх. 150 КΩ
    52 dB
    ΔF 20Hz-20KHz
    Кг(Pвых.=0,5W,f=1KHz) 0,05%
    Rвых.
    TA7252P

    Нажмите на изображение для увеличения.

Название:	ims-un7.jpg
Просмотров:	16
Размер:	14.7 Кб
ID:	1142Интегральная микросхема TA7252P фирмы Toshiba выполнена в корпусе SIP2 с 7 выводами и представляет собой усилитель мощности низкой частоты. Предназначена для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре высокого класса. В микросхему встроена защита выхода от короткого замыкания в нагрузке и термозащита. Для получения максимальной выходной мощности микросхему необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхемы следующие:
    Uccmin 9 V
    Uccmax 25 V
    Icc0(Uвх.=0) 35 mA
    Pвых.(13V/2Ω) 9,6 W
    Rвх. 100 КΩ
    42 dB
    ΔF 20Hz-20KHz
    Кг(Pвых.=1W,f=1KHz) 0,1%
    Rвых.
    ТА7273Р, TА8216Н

    Нажмите на изображение для увеличения.

Название:	ims-un8.jpg
Просмотров:	18
Размер:	23.2 Кб
ID:	1143Интегральные микросхемы ТА7273Р и ТА8216Н фирмы Toshiba выполнены в корпусах SIP1 с 12 выводами и представляют собой двухканальные (стереофонические) усилители мощности низкой частоты с идентичными схемами (цоколевками) и различным параметрами. Предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре среднего класса. В микросхемы встроена защита выхода от короткого замыкания в нагрузке и термозащита. Для получения максимальной выходной мощности микросхемы необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхем (выходные параметры для одного канала) следующие:
    TA7273P ТА8216Н
    Uccmin 6 V 6 V
    Uccmax 37 V 37 V
    Icc0(Uвх.=0) 35 mA 45 mA
    Pвых.(28V/8Ω) 13 W 14 W
    Rвх. 100 mΩ 120 КΩ
    Ку 48 dB 48 dB
    ΔF 20Hz-20KHz 20Hz-20KHz
    Кг(Pвых.=0,5W, f=1 KHz) 0,08% O,O8%
    Rвых.nom
    TA7274P, TA7275P

    Нажмите на изображение для увеличения.

Название:	ims-un9.jpg
Просмотров:	17
Размер:	14.8 Кб
ID:	1144Интегральные микросхемы TA7274P и ТА7275Р фирмы Toshiba выполнены в корпусах SIP2 с 7 выводами и представляют собой усилители мощности низкой частоты выполнение по мостовой схеме. Предназначены для использования в автомобильных магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре среднего класса. Параметры микросхем TA7274P и ТА7275Р идентичны, но в отличии от TA7274P, у которой расположение выводов на корпусе нормальное (нумерация выводов слева направо), у ТА7275Р инверсная (зеркальная) нумерация выводов, т.е. справа налево. Некоторые из основных параметров микросхем следующие:
    Uccmin 10 V
    Uccmax 25 V
    Icc0(Uвх.=0) 80 mA
    Pвых.(12V/8Ω) 12 W
    Rвх. 120 КΩ
    48 dB
    ΔF 20Hz-20KHz
    Кг(Pвых.=0,5W,f=1KHz) 1%
    Rвых.
    ТА7280Р, TА7281Р

    Нажмите на изображение для увеличения.

Название:	ims-un10.jpg
Просмотров:	16
Размер:	19.9 Кб
ID:	1145Интегральные микросхемы ТА7280Р и ТА7281Р фирмы Toshiba выполнены в корпусах SIP2 с 12 выводами и представляют собой двухканальные (стереофонические) усилители мощности низкой частоты. Предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре среднего класса. Параметры микросхем ТА7280Р и ТА7281Р идентичны, но в отличии, от ТА7280Р, у которой расположение выводов на корпусе нормальное (нумерация выводов слева направо), у ТА7281Р инверсная (зеркальная) нумерация выводов, т.е. справа налево. Некоторые из основных параметров микросхем (выходные параметры для одного канала) следующие:
    Uccmin 10 V
    Uccmax 25 V
    Icc0(Uвх.=0) 55 mA
    Pвых.(13V/4Ω) 5,8 W
    Rвх. 100 КΩ
    Ку 48 dB
    ΔF 20Hz-20KHz
    Кг(Pвых.=0,5W,
    f=1KHz)
    0,1%
    Rвых.nom
    TA7282AP, TA8207P

    Нажмите на изображение для увеличения.

Название:	nch118.jpg
Просмотров:	19
Размер:	25.5 Кб
ID:	1146Интегральные микросхемы ТА7282АР и ТА8207Р фирмы Toshiba выполнены в корпусах SIP2 с 12 выводами и представляют собой двухканальные (стереофонические) усилители мощности низкой частоты. Предназначены для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре среднего класса. Переключатель SW включает функцию "MUTE". Некоторые из основных параметров микросхем (выходные параметры для одного канала) следующие:
    ТА7282АР ТА8207Р
    Uccmin 9 V 10 V
    Uccmax 16 V 18 V
    Icc0(Uвх.=0) 19 mA 45 mA
    Pвых.(12V/4Ω) 4,6 W 5,8 W
    Rвх. 150 KΩ 100 KΩ
    Ку 42 dB 46 dB
    ΔF 20Hz-20KHz
    Кг(Pвых.=0,5W,
    f=1KHz)
    0,1% 0,08%
    Rвых.nom
    TA7336P

    Нажмите на изображение для увеличения.

Название:	nch119.jpg
Просмотров:	18
Размер:	16.7 Кб
ID:	1147Интегральная микросхема TA7336P фирмы Toshiba выполнена в корпусе SIL с 9 выводами и представляет собой усилитель мощности низкой частоты. Предназначена для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре низкого класса. В микросхему встроена защита выхода от короткого замыкания в нагрузке и термозащита. Для получения максимальной выходной мощности нет необходимости в теплоотводе (радиаторе). Некоторые из основных параметров микросхемы следующие:
    Uccmin 1,5 V
    Uccmax 12 V
    Icc0(Uвх.=0) 6 mA
    Pвых.(6V/8Ω) 0,34W
    Rвх. 100 КΩ
    Ку 42 dB
    ΔF 20Hz-20KHz
    Кг(Pвых.=0,1W, f=1KHz) 0,3%
    Rвых.nom
    TA7376P

    Нажмите на изображение для увеличения.

Название:	nch120.jpg
Просмотров:	21
Размер:	20.9 Кб
ID:	1148Интегральная микросхема TA7376P фирмы Toshiba выполнена в корпусе SIL с 9 выводами и представляет собой двухканальный (стереофонический) усилитель мощности низкой частоты. Предназначена для использования в магнитофонах, электрофонах, телевизионных и радиоприемниках, другой аудиоаппаратуре среднего класса. В микросхему встроена защита выхода от короткого замыкания в нагрузке и термозащита. Для получения максимальной выходной мощности микросхему необходимо установить на теплоотвод (радиатор). Некоторые из основных параметров микросхемы (выходные параметры для одного канала) следующие:
    Uccmin 1,5 V
    Uccmax 8 V
    Icc0(Uвх.=0) 5,3 mA
    Pвых.(4,5V/4Ω) 0,3 W
    Rвх. 100 КΩ
    Ку 48 dB
    ΔF 30Нz-18KHz
    Кг(Pвых.=0,1W,
    f=1KHz)
    0,25%
    Rвых.
    Источник: radvs.boom.ru
