    В начале прошлого месяца я делал обзор дисплея 1602, а так же рассказал о возможном варианте его применения. Но как говорится, аппетит приходит во время еды, так и мне, захотелось сделать версию этого прибора, только уже с большим дисплеем 2004. Но отличие не только в модели дисплея.

    Как было сказано выше, захотелось сделать новую версию мультитестера радиокомпонентов, заказал дисплей на Алиэкспрессе и пока он полз ко мне (к слову стоит упомянуть, что дополз за две недели), неспешно трассировал платку для его применения (ну и проверки).

    Пришел дисплей не в картонной коробочке, что было бы безопаснее, но тем не менее довольно хорошо запакованным.
    Из привычного, всем присутствующим, конверта я достал нечто мягкое.

    Нажмите на изображение для увеличения.

Название:	image_920.jpg
Просмотров:	200
Размер:	797.6 Кб
ID:	1216

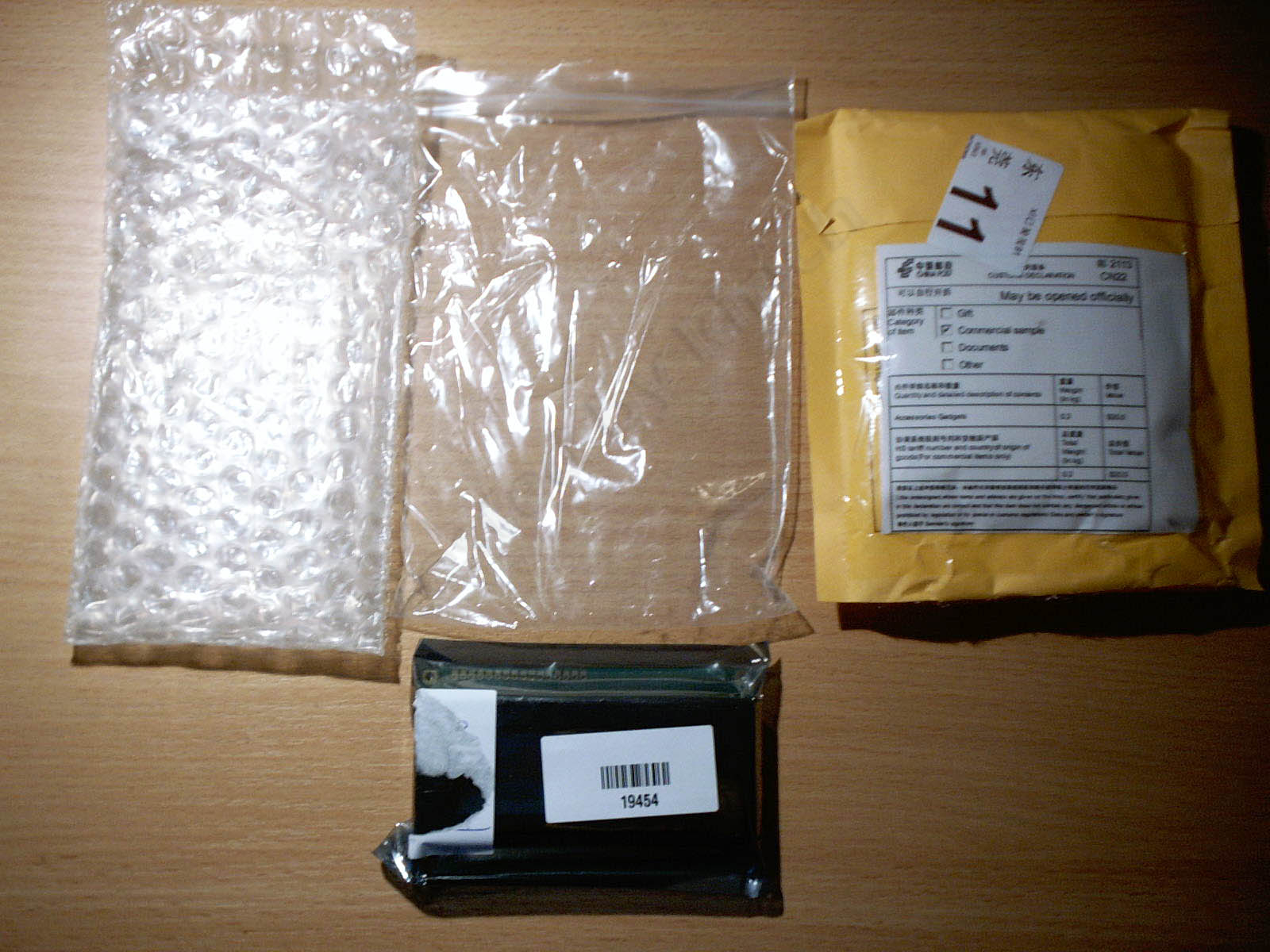

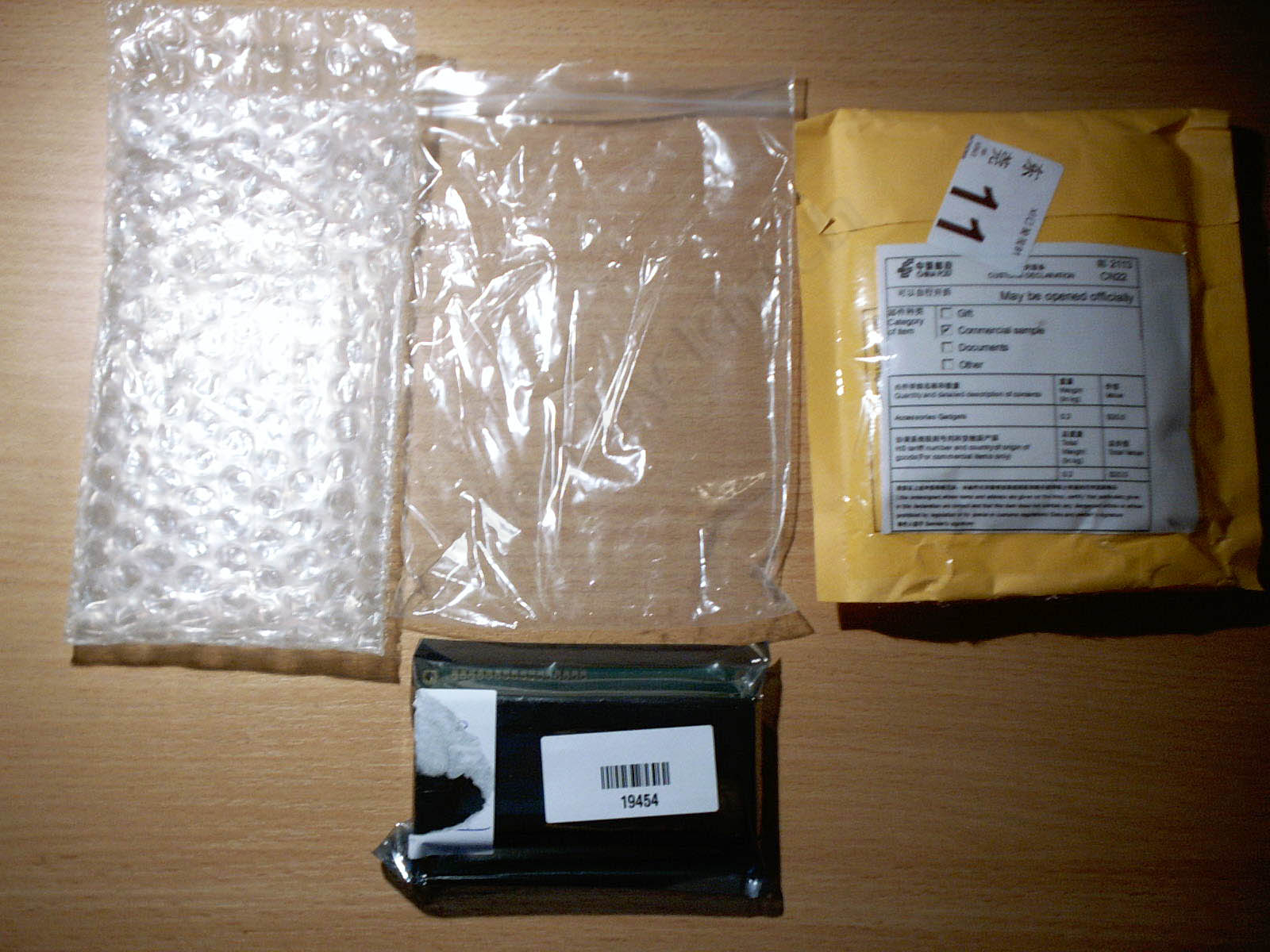

    Упаковка представляла собой матрешку в составе антистатического пакета + пакет с защелкой + пакет с пупыркой + конверт с пупыркой.

    Нажмите на изображение для увеличения.

Название:	c78511.jpg
Просмотров:	159
Размер:	841.1 Кб
ID:	1238

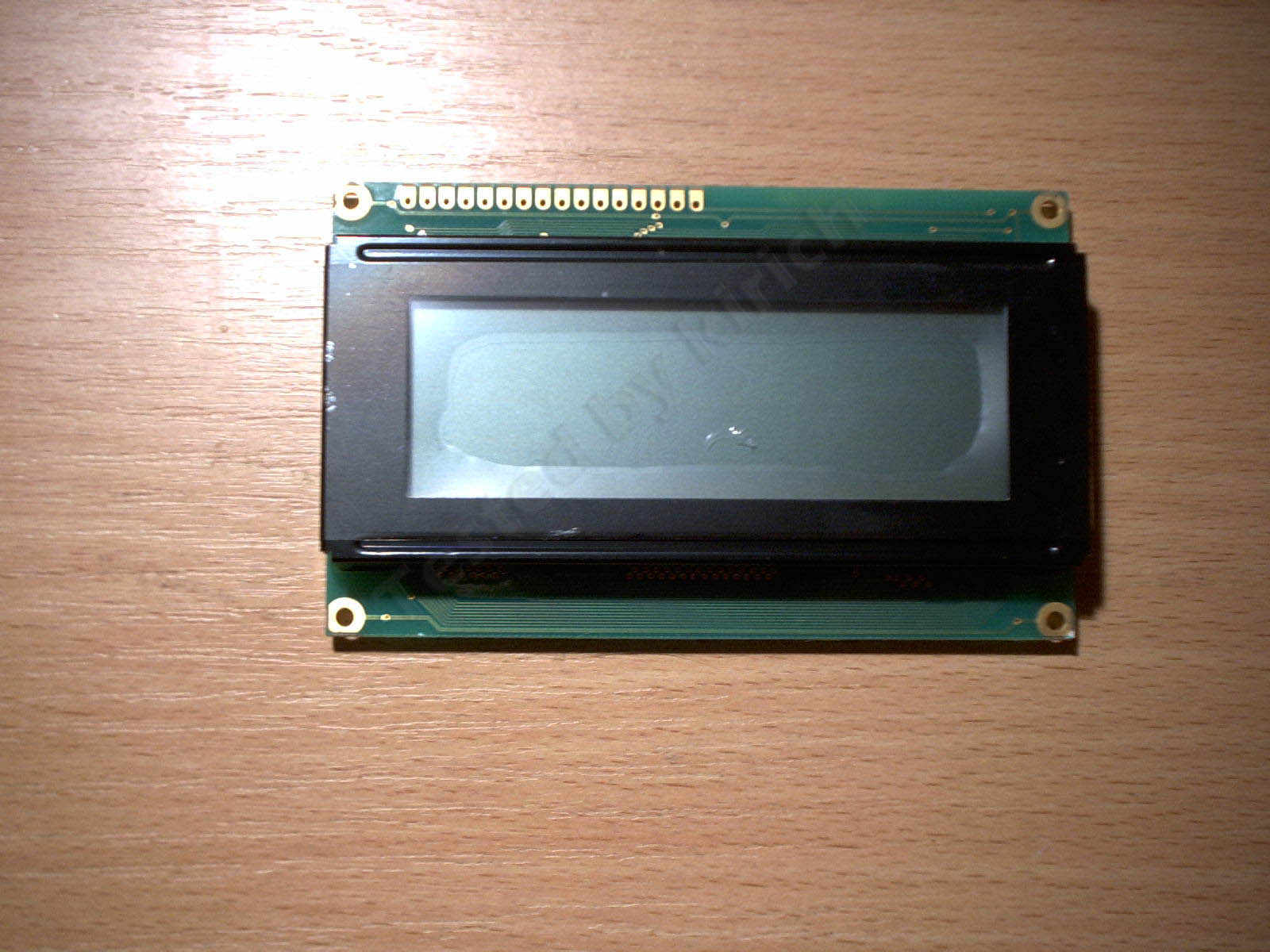

    Поснимав все упаковки я выцарапал на свет собственно сам дисплей, кстати довольно тяжелый, вокруг экрана довольно толстый металл, также на экране присутствует защитная пленка.

    Нажмите на изображение для увеличения.

Название:	image_922.jpg
Просмотров:	194
Размер:	757.2 Кб
ID:	1218

    Сзади особо ничего интересного, за исключением маленькой наклейки с маркировкой, похоже он довольно долго лежал на складе, так как маркировка выцвела, еле разобрал модель дисплея.
    Маркировка гласила — PC2004LRS-AWA-B, без проблем нашел в Гугле даташит.
    Также сзади были цифры — 9939, но врядли индикатор изготовлен на 39 неделе 99 года.

    Нажмите на изображение для увеличения.

Название:	image_923.jpg
Просмотров:	180
Размер:	941.2 Кб
ID:	1219

    Отдельное большое спасибо одному из моих читателей, который решил помочь в написании данного обзора и выслал в подарок два похожих дисплея, только фирмы Winstar и без подсветки, зато имеющие на борту кириллицу. Эти индикаторы также примут небольшое участие в обзоре.

    Нажмите на изображение для увеличения.

Название:	image_924.jpg
Просмотров:	181
Размер:	927.8 Кб
ID:	1220

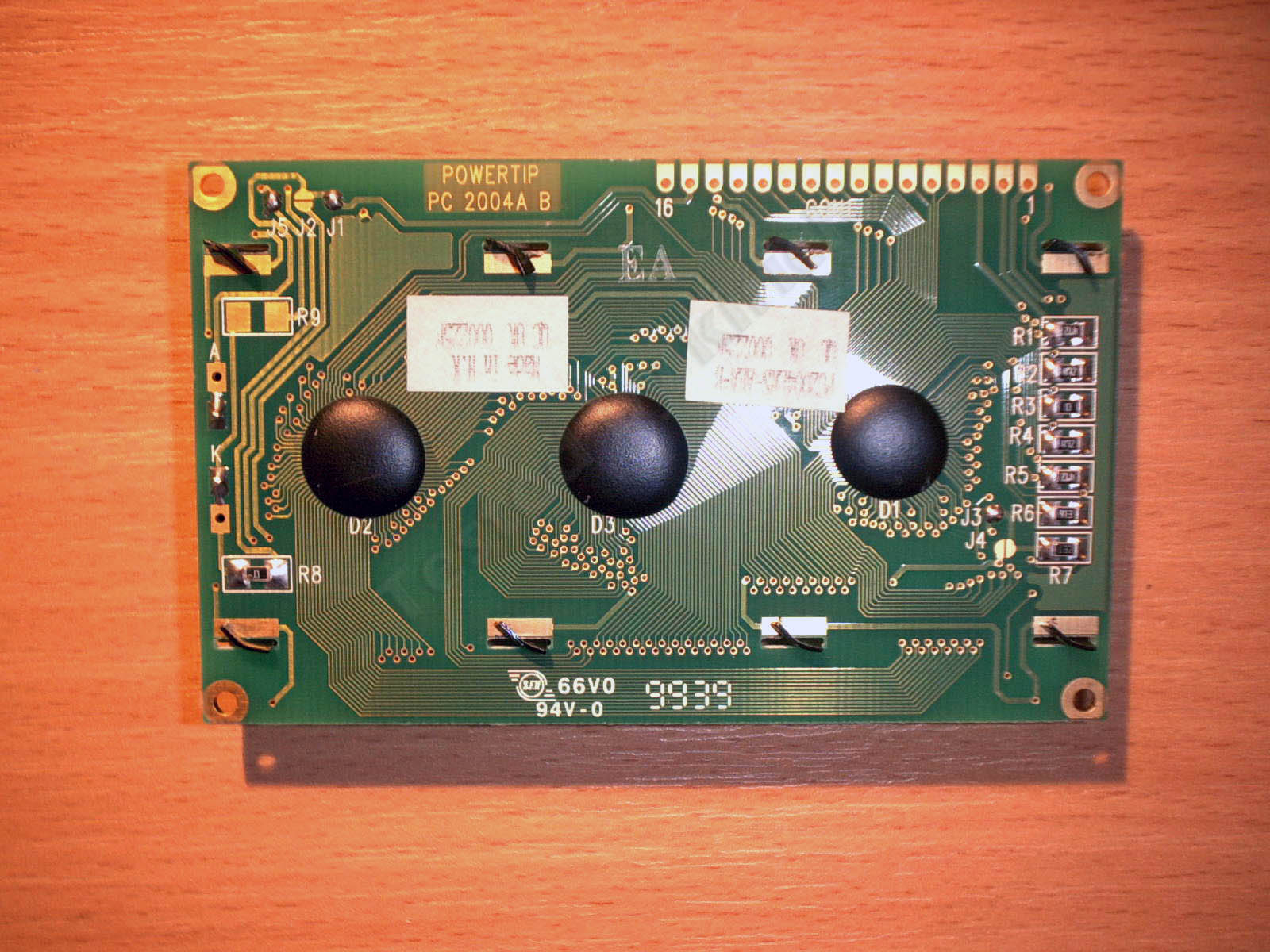

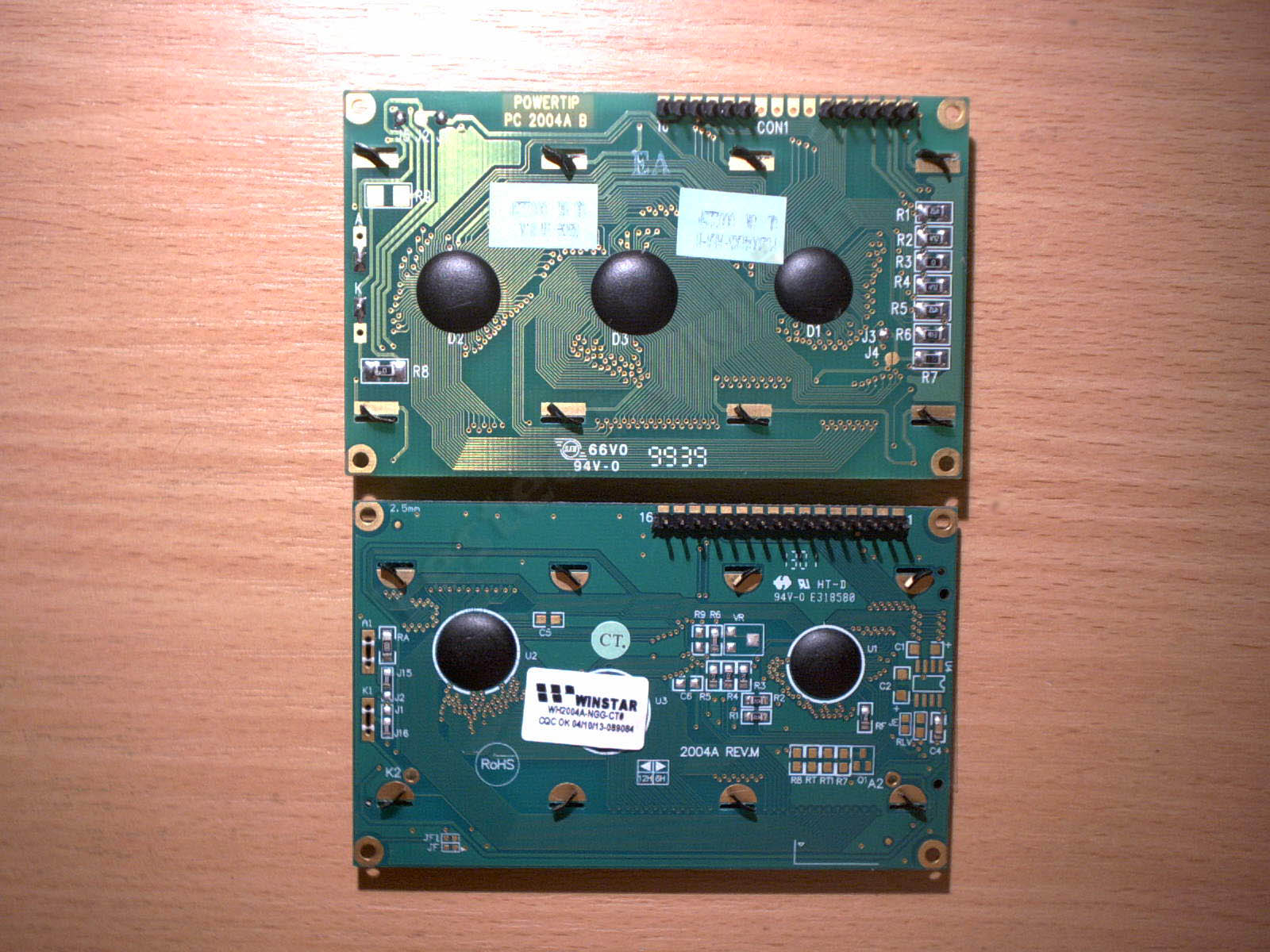

    Сзади дисплеи довольно сильно отличаются. Кстати, оба дисплея имеют верхнее расположение контактов, это означает, что на плате его надо устанавливать контактами вверх, существуют дисплеи, которые устанавливают контактами вниз.

    Нажмите на изображение для увеличения.

Название:	image_925.jpg
Просмотров:	180
Размер:	1,016.0 Кб
ID:	1221

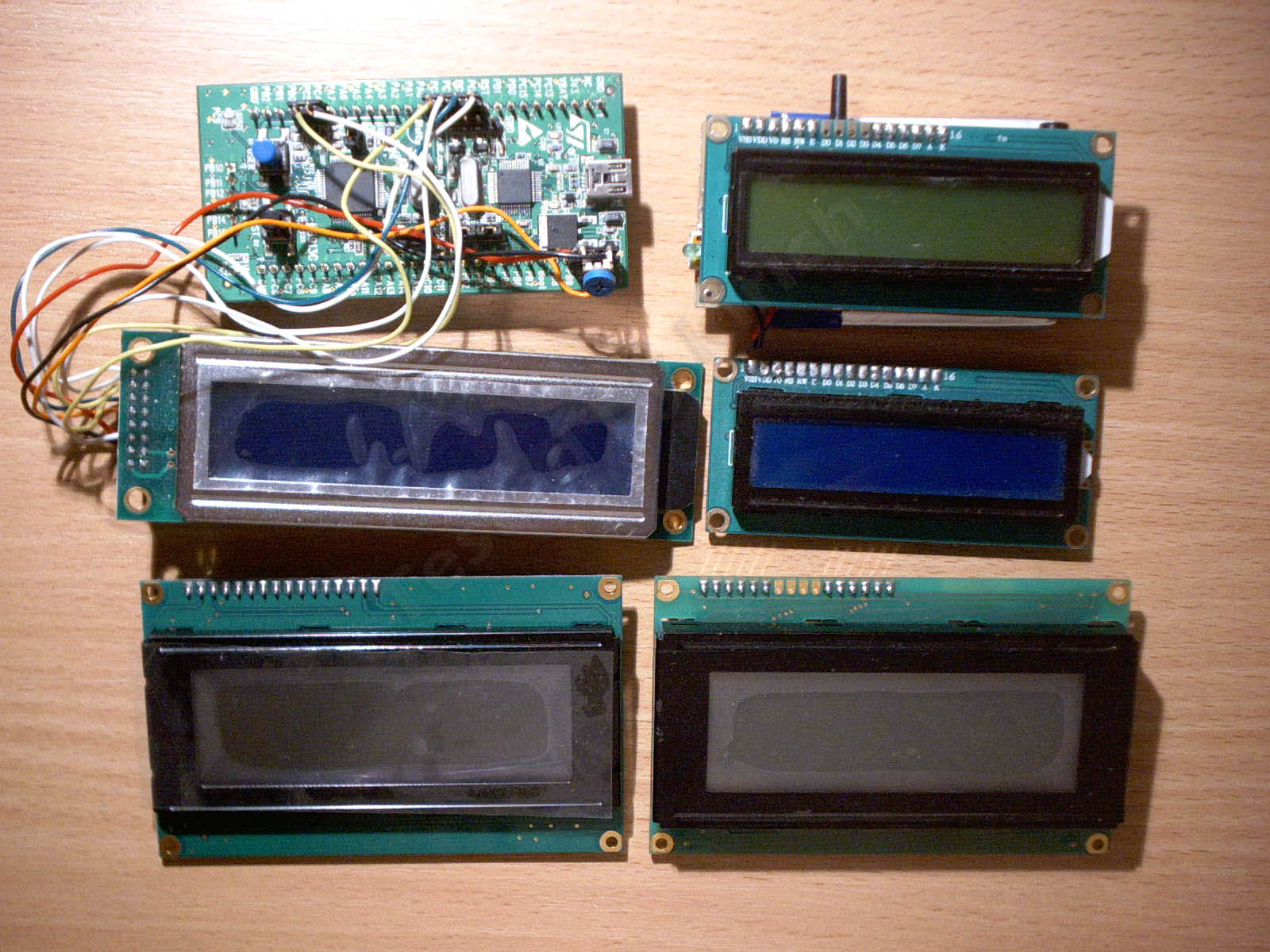

    В итоге получилась такая небольшая семейка дисплеев.

    Нажмите на изображение для увеличения.

Название:	image_926.jpg
Просмотров:	163
Размер:	1.01 Мб
ID:	1222

    Выше я написал, что обозреваемый дисплей имеет подсветку. Подсветка представляет собой модуль подсветки, установленный под стеклом дисплея. Сам модуль довольно толстый.

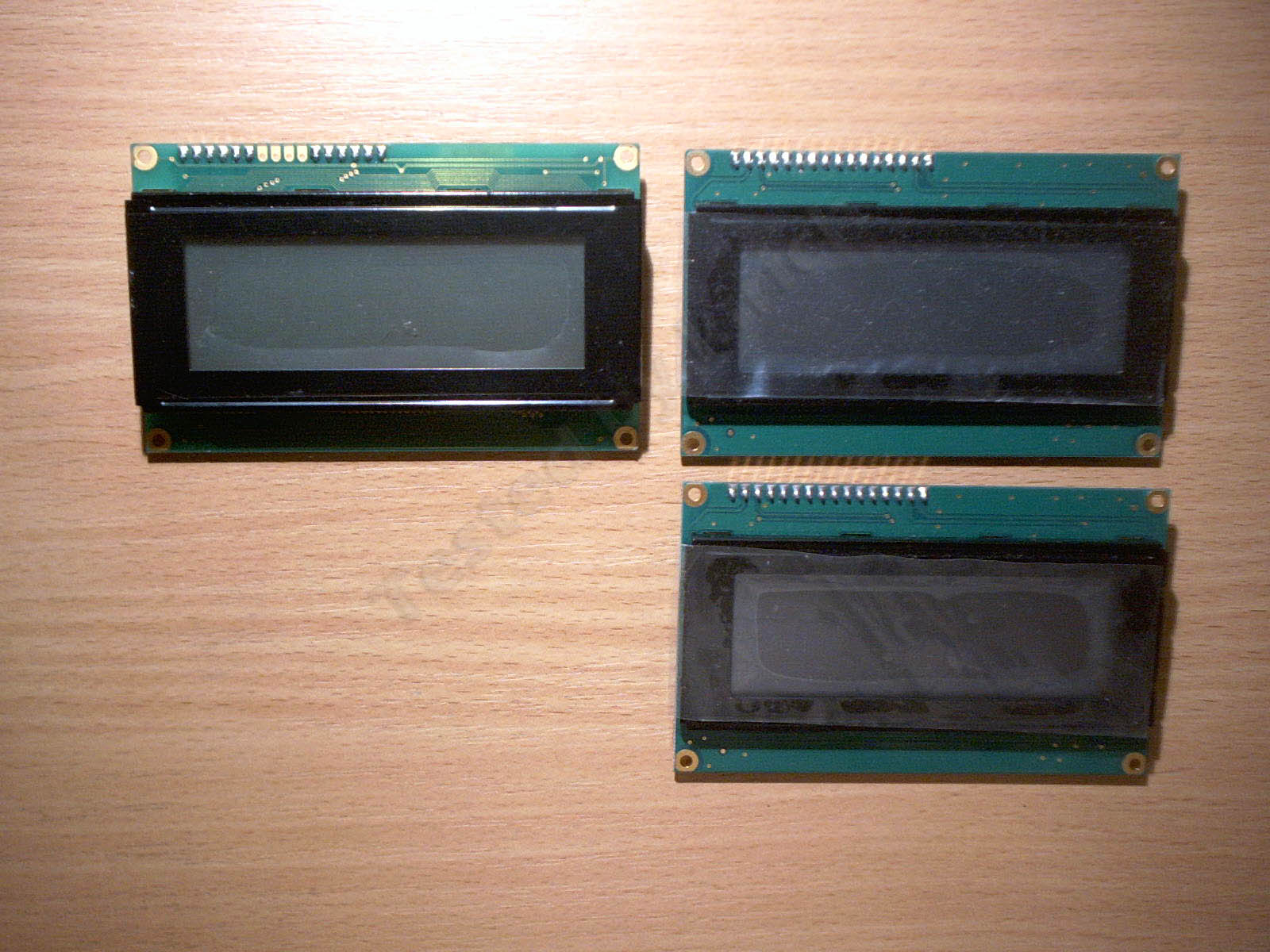

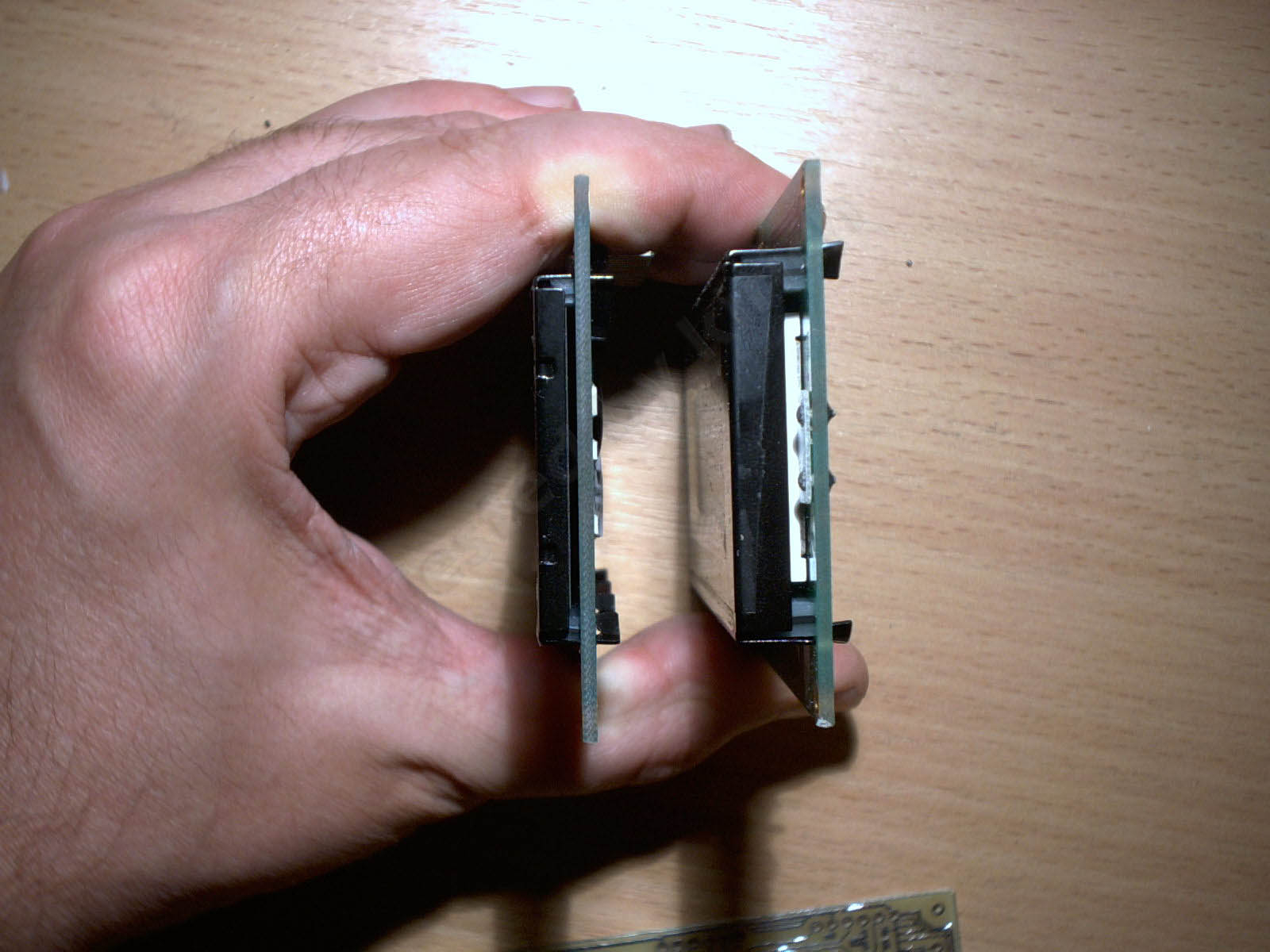

    Сравнение индикатора без подсветки и с оной.

    Нажмите на изображение для увеличения.

Название:	image_927.jpg
Просмотров:	161
Размер:	567.7 Кб
ID:	1223

    Так как подсветка выполнена по довольно старой технологии, то характеристики ее очень неважные.
    Можно даже сказать, что подсветка портит все впечатление об данном дисплее.
    С одной стороны она очень равномерная, это хорошо, у новых дисплеев светодиоды установлены в торце панели подсветки, и хорошо видно боковую засветку, но подсветка старого типа очень слабая.

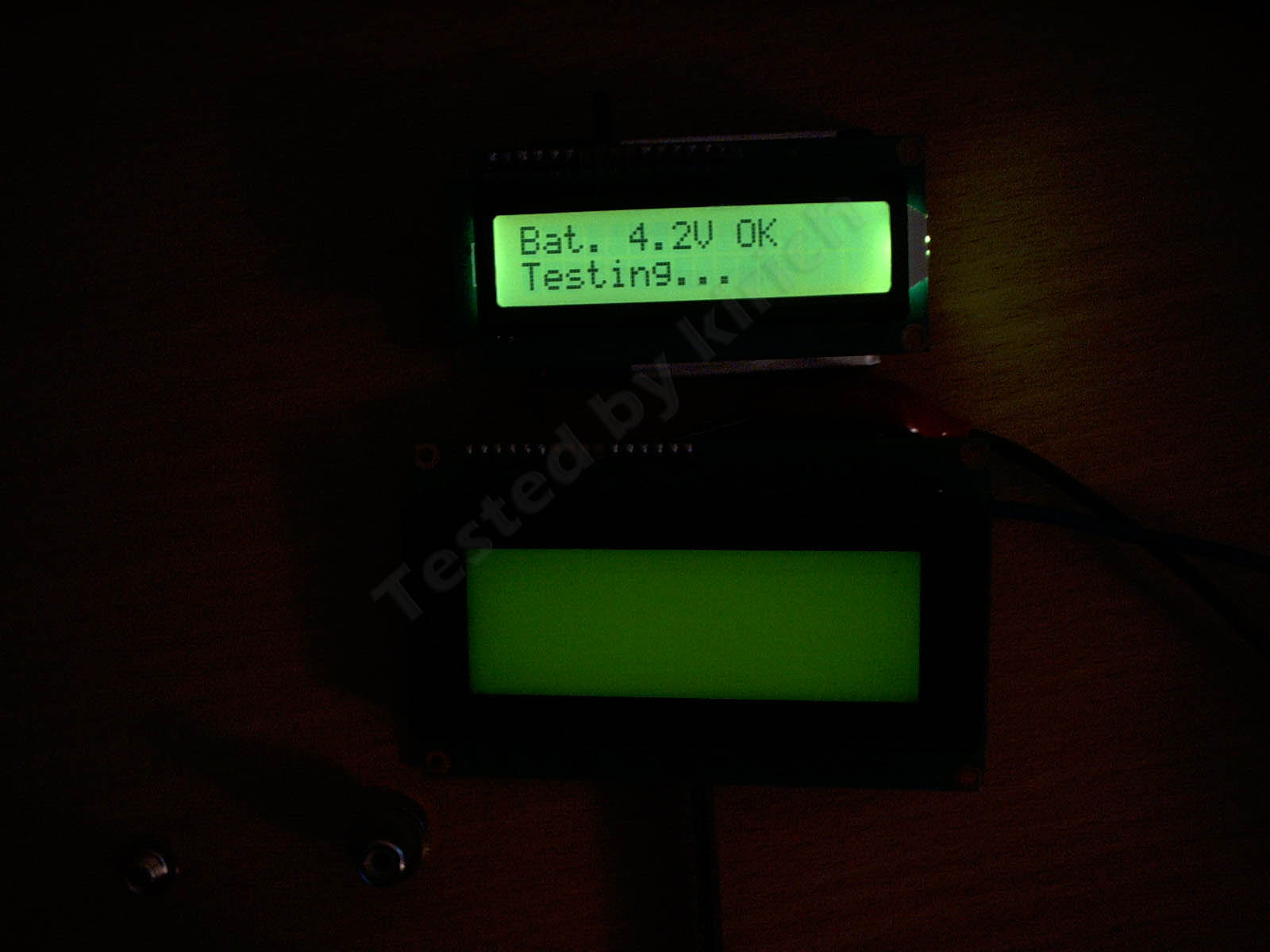

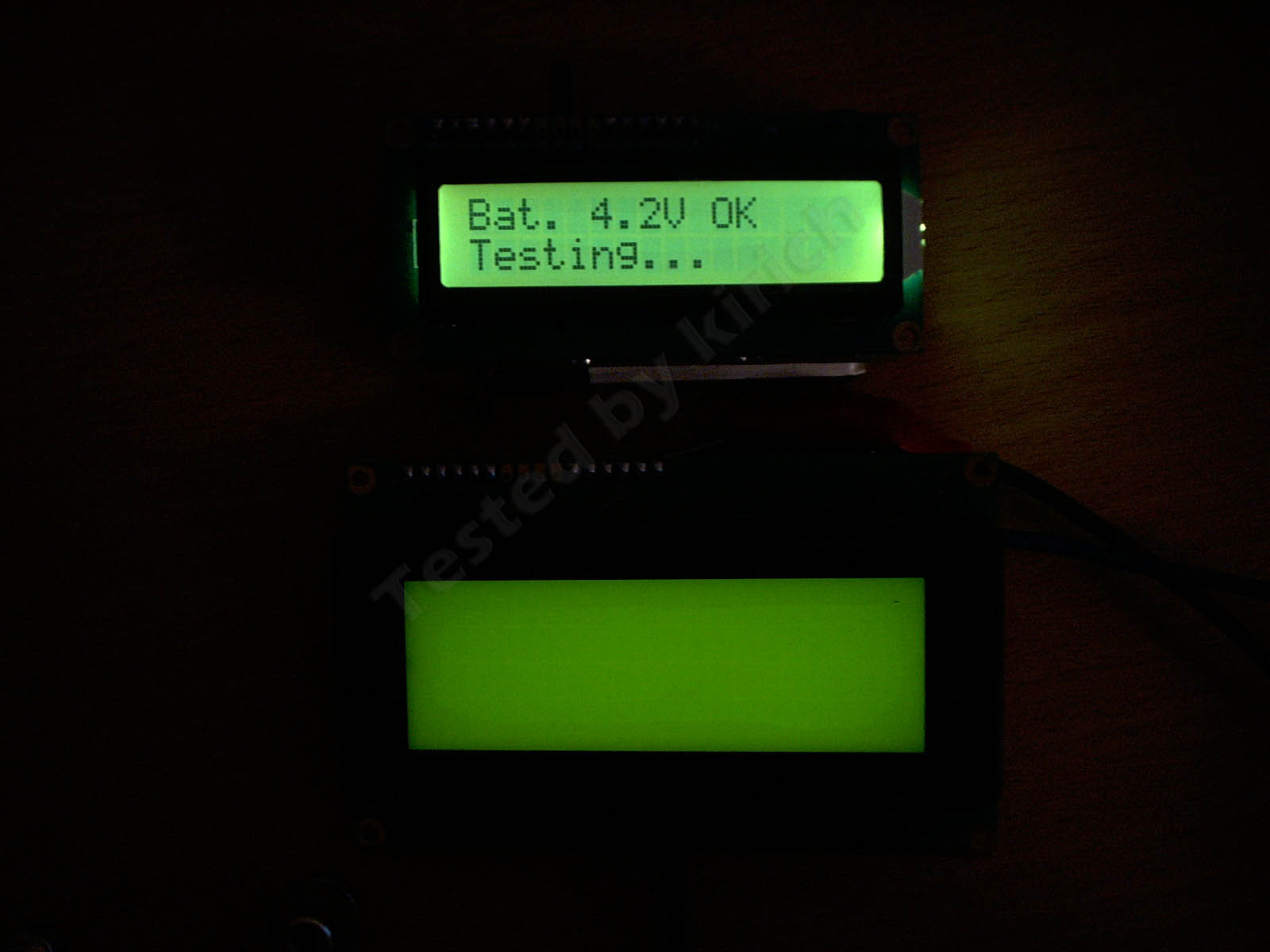

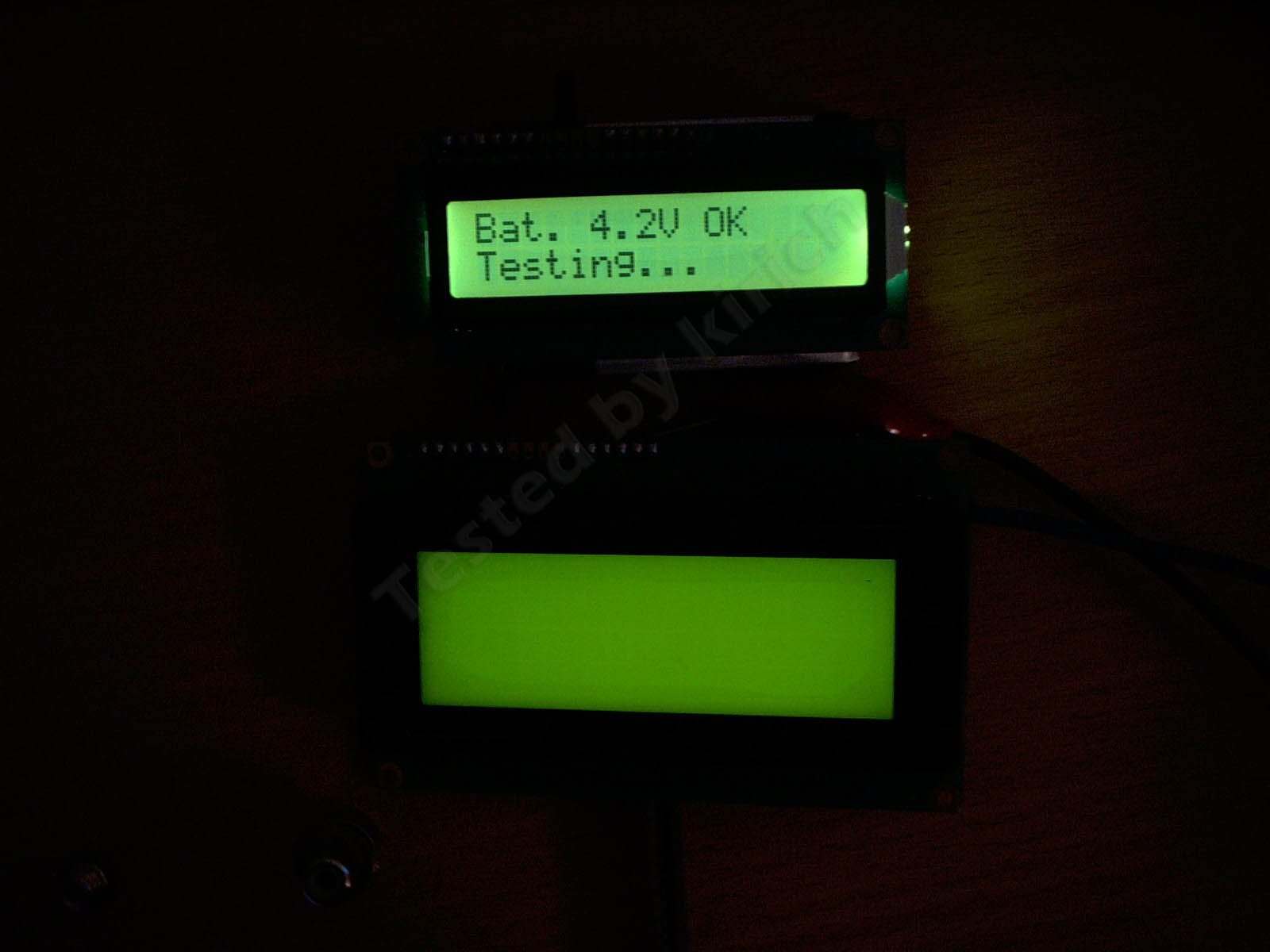

    Я провел небольшое сравнение.

    Вверху дисплей с подсветкой другого типа, ток 20мА, напряжение 4 Вольта на светодиодах.
    Внизу обозреваемый дисплей, напряжение на светодиодах такое же, ток 100мА, 260мА (согласно даташиту), 300мА (небольшой разгон).

    Нажмите на изображение для увеличения.

Название:	image_928.jpg
Просмотров:	165
Размер:	436.9 Кб
ID:	1224

    Нажмите на изображение для увеличения.

Название:	image_929.jpg
Просмотров:	154
Размер:	352.5 Кб
ID:	1225

    Нажмите на изображение для увеличения.

Название:	image_930.jpg
Просмотров:	171
Размер:	402.1 Кб
ID:	1226

    Как видно по фотографиям, подсветка не очень хорошая в плане яркости, а так же видно боковой засвет на подсветке, которая стоит на большинстве современных китайских индикаторах, в реальности мне больше понравился современный вариант, но это дело скорее индивидуальных предпочтений.

    Так как дальнейший обзор без применения аппаратных средств невозможен, то я перейду к части применения данного дисплея.

    Для гурманов

    Применить я его решил в расширенной модификации мультитестера электронных компонентов.
    Базовая версия не сильно отличается от предыдущей, но отличия все таки есть.
    • Экран 2004 вместо 1602 (да, я знаю о применении графических дисплеев, но лично мне они не всегда удобны, опять же, кому как)
    • Частотометр более 2МГц (ориентировочно до 32МГц)
    • Проверка кварцевых резонаторов (2 режима, до 2МГц и более 2МГц)
    • Более удобное меню.

    Основная часть схемы сделана по документации выложенной пользователем Ocela (надеюсь я не обидел этим его, материалы были выложены для свободного скачивания), на сайте VRTP.ru, вот одна из реализаций прибора — ссылка.
    В оригинальную схему и конструкцию внесен ряд изменений и исправлений (на схеме было обнаружено несколько ошибок).
    • Плата односторонняя (да, перемычек получилось много, виноват, кто хочет без них, можно вывести их на второй слой).
    • На плате размещен преобразователь 3.7-5 Вольт для питания прибора от литиевого аккумулятора.
    • На плате размещено зарядное устройство от порта USB, для заряда аккумулятора.
    • Плата уменьшена в габаритах. Габариты платы, как и в прошлый раз, повторяют габариты примененного дисплея и составляют 98х60мм.
    • На плате разведены контакты энкодера и выведены на боковую гребенку.
    • Переделана схема управления питанием, кол-во транзисторов уменьшено с четырех до двух., соответственно это немного упростило разводку платы, функционал сохранен.
    • Кнопка Тест теперь имеет один контакт, соединенный с минусом платы, в некоторых случаях это бывает удобнее.
    • В целях удешевления, применена схема с MC34063 для питания узла проверки стабилитронов.
    • Микросборка диодов защиты входных клемм заменена на дискретные диоды.

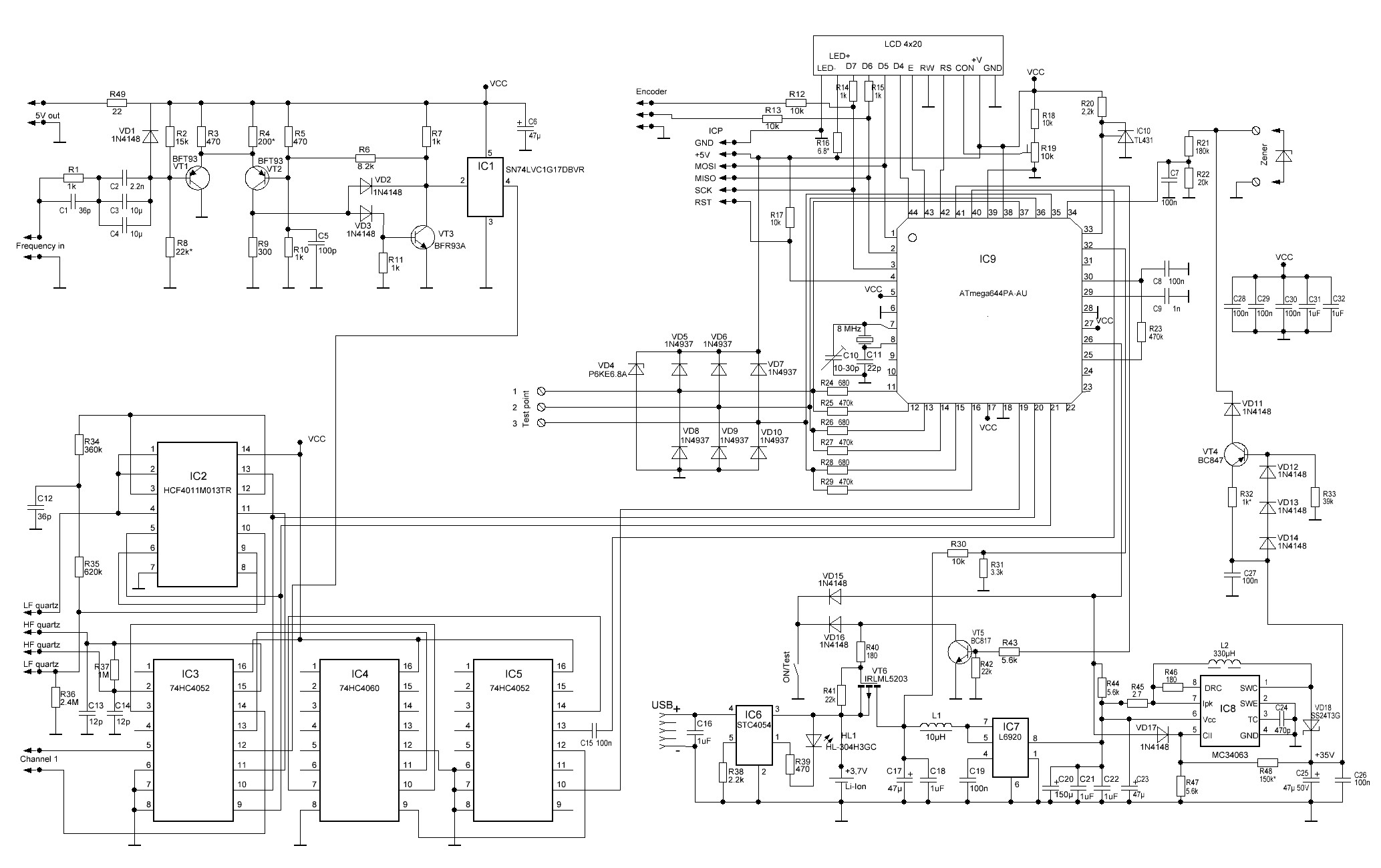

    Переработанная схема прибора.

    Нажмите на изображение для увеличения.

Название:	image_931.jpg
Просмотров:	170
Размер:	613.1 Кб
ID:	1227

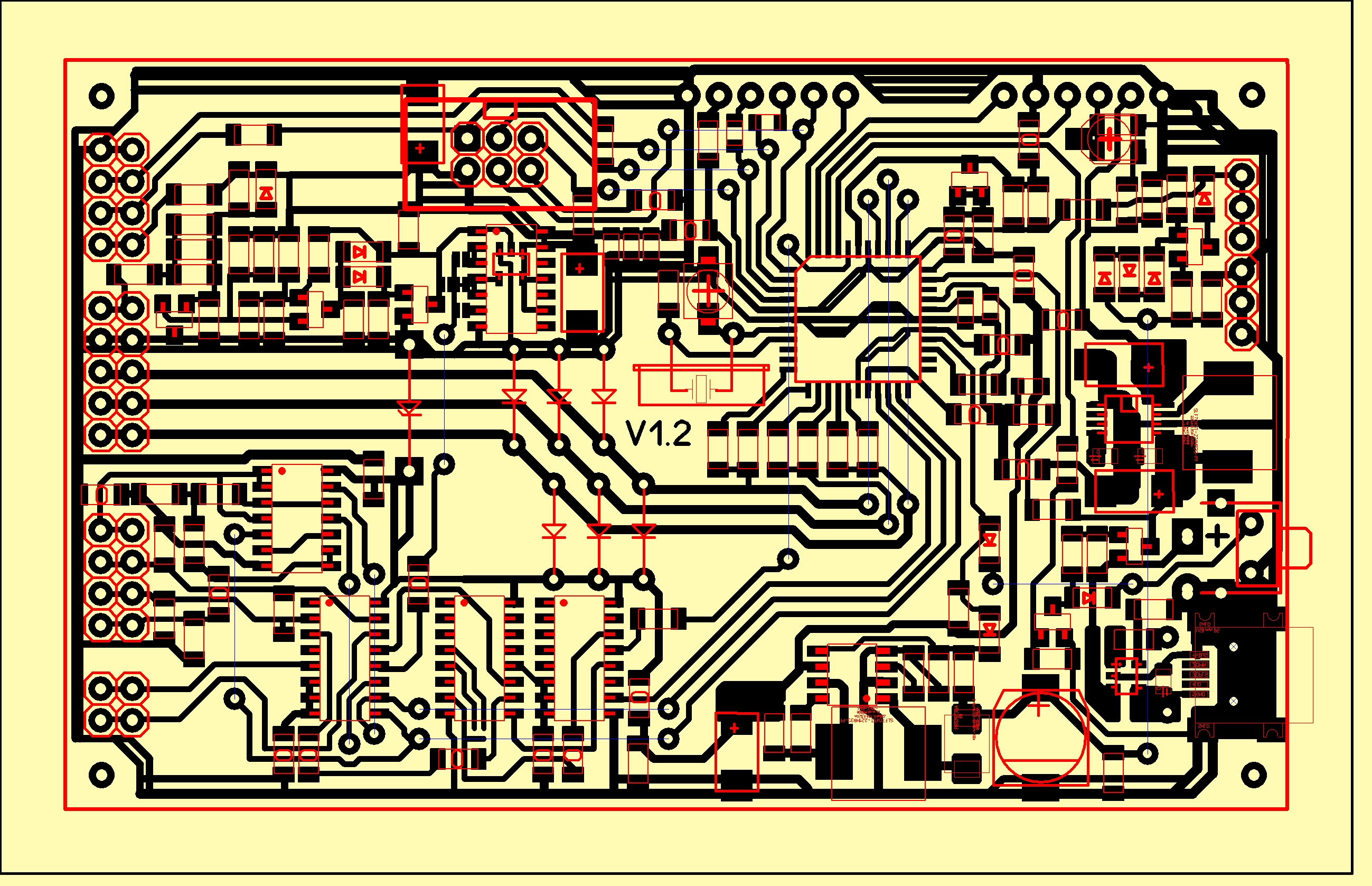

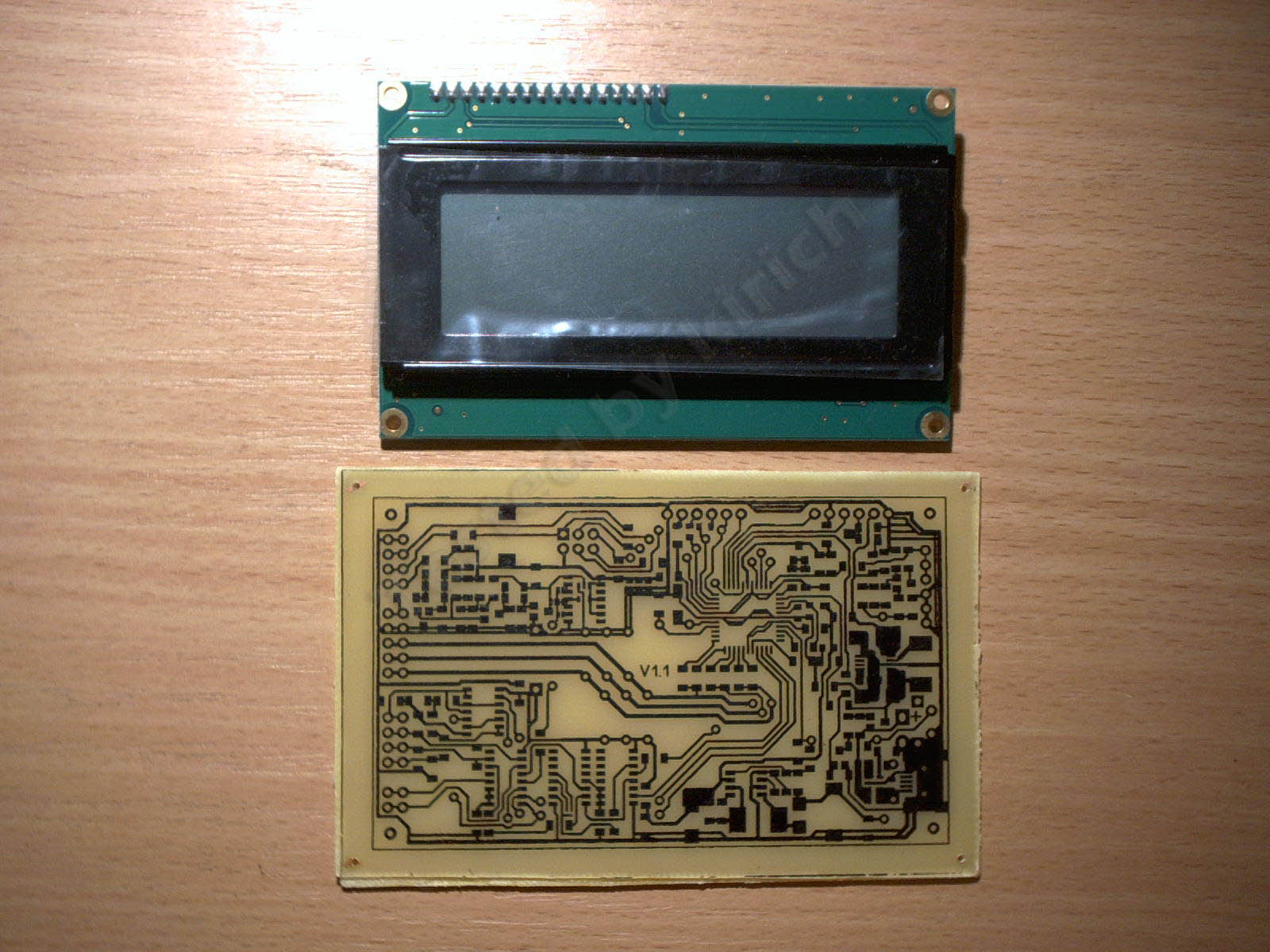

    И соответственно печатная плата.

    Нажмите на изображение для увеличения.

Название:	image_932.jpg
Просмотров:	216
Размер:	3.03 Мб
ID:	1228

    Печатная плата не имеет привычных всем площадок и панельки, для проверки компонентов.
    Сделано это было в целях более удобного изготовления устройства под разные варианты корпуса.
    Я долго думал над конструкцией печатной платы и самого устройства. После перебора разных вариантов я пришел к решению изготовить плату самого прибора минимально возможных габаритов, а так делать плату меньше платы дисплея смысла не имело, то размер был ограничен 98х60мм. Сбоку вывести контакты, к которым можно подключить дополнительную плату (ее страссировать и изготовить гораздо проще), которую можно сделать под размеры существующего корпуса и на которой можно разместить все необходимое на свой выбор.
    Контакты гребенки имеют стандартный шаг и можно применить одну длинную ответную часть.
    На гребенку выведены —
    • Основные тестовые точки ТР1, ТР2, ТР3
    • Контакты проверки кварцевых резонаторов
    • Контакты дополнительного входа Channel1
    • Вход частотометра и его общий контакт
    • Вход для подключения энкодера (к сожалению кнопку Тест вывести не получилось, возможно в следующей модификации получится).
    • Выход 5 Вольт, подключенный через резистор 24 Ома. Выход предназначен для питания кварцевых генераторов и соответственно возможности их проверки.
    Конструкция прибора сделана так, что аккумулятор можно разместить между дисплеем и платой прибора.
    С противоположной стороны платы расположен разъем USB для заряда аккумулятора, светодиод индикации процесса заряда, кнопка Тест и разъем для подключения проверяемых стабилитронов.

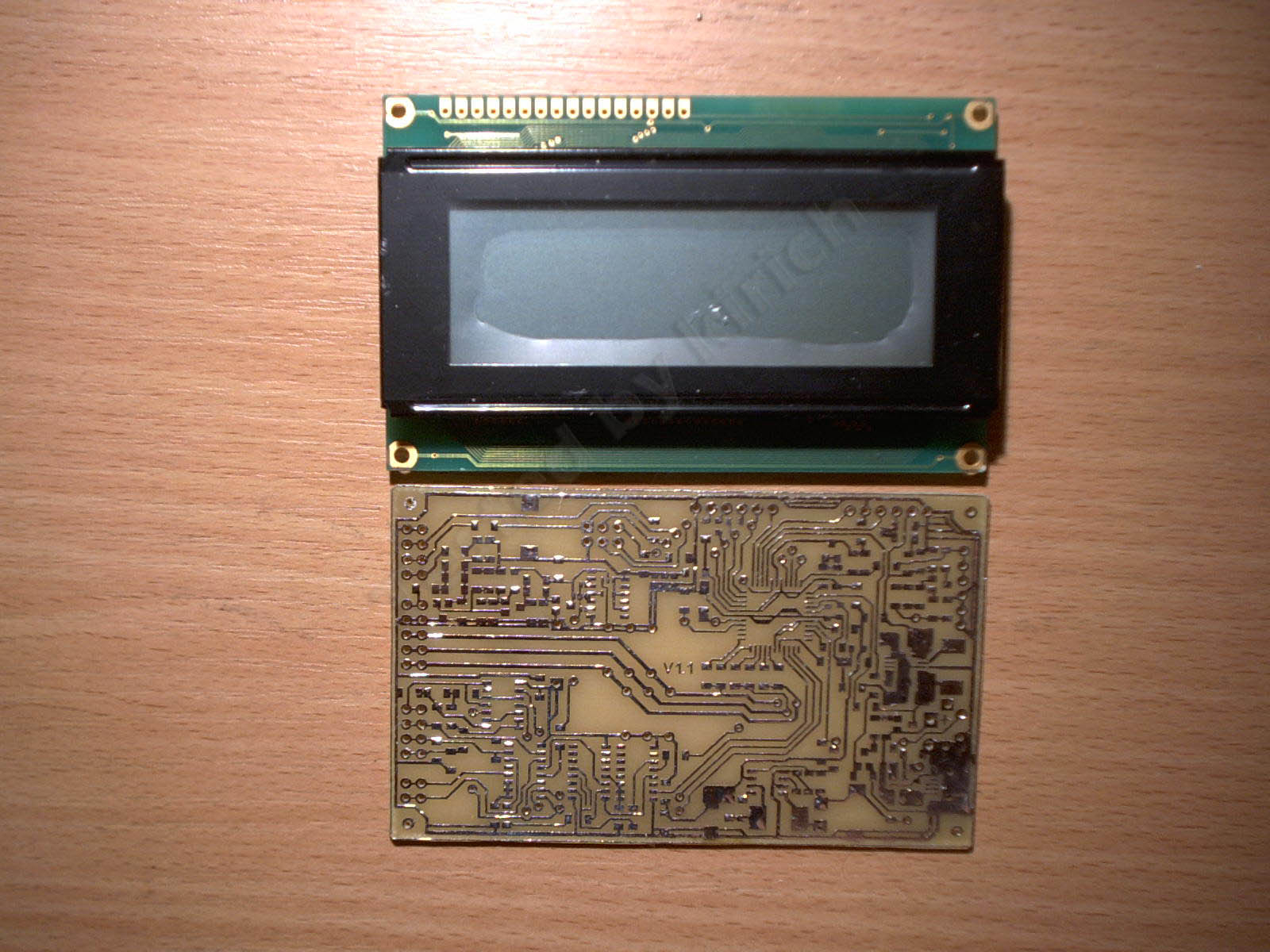

    Ну как водится вытравил платку, кому интересен процесс, он описан в соответствующем обзоре.

    Нажмите на изображение для увеличения.

Название:	image_933.jpg
Просмотров:	180
Размер:	887.7 Кб
ID:	1229

    Нажмите на изображение для увеличения.

Название:	image_934.jpg
Просмотров:	171
Размер:	876.3 Кб
ID:	1230

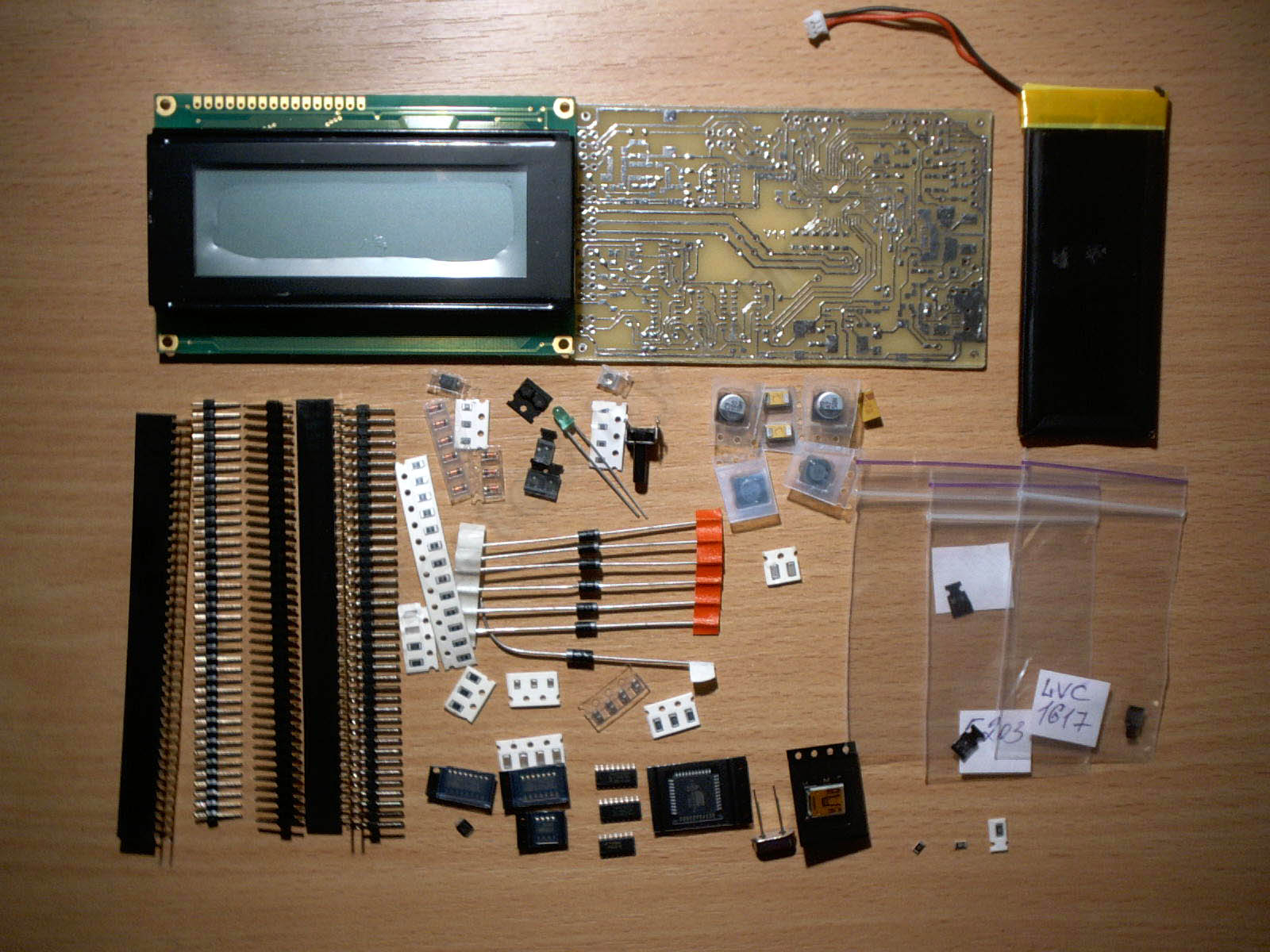

    После этого подобрал основные компоненты. Не хватает только контроллера заряда, на днях должны привезти, пришлось аккумулятор зарядить при помощи лабораторника.

    Нажмите на изображение для увеличения.

Название:	image_935.jpg
Просмотров:	168
Размер:	901.0 Кб
ID:	1231

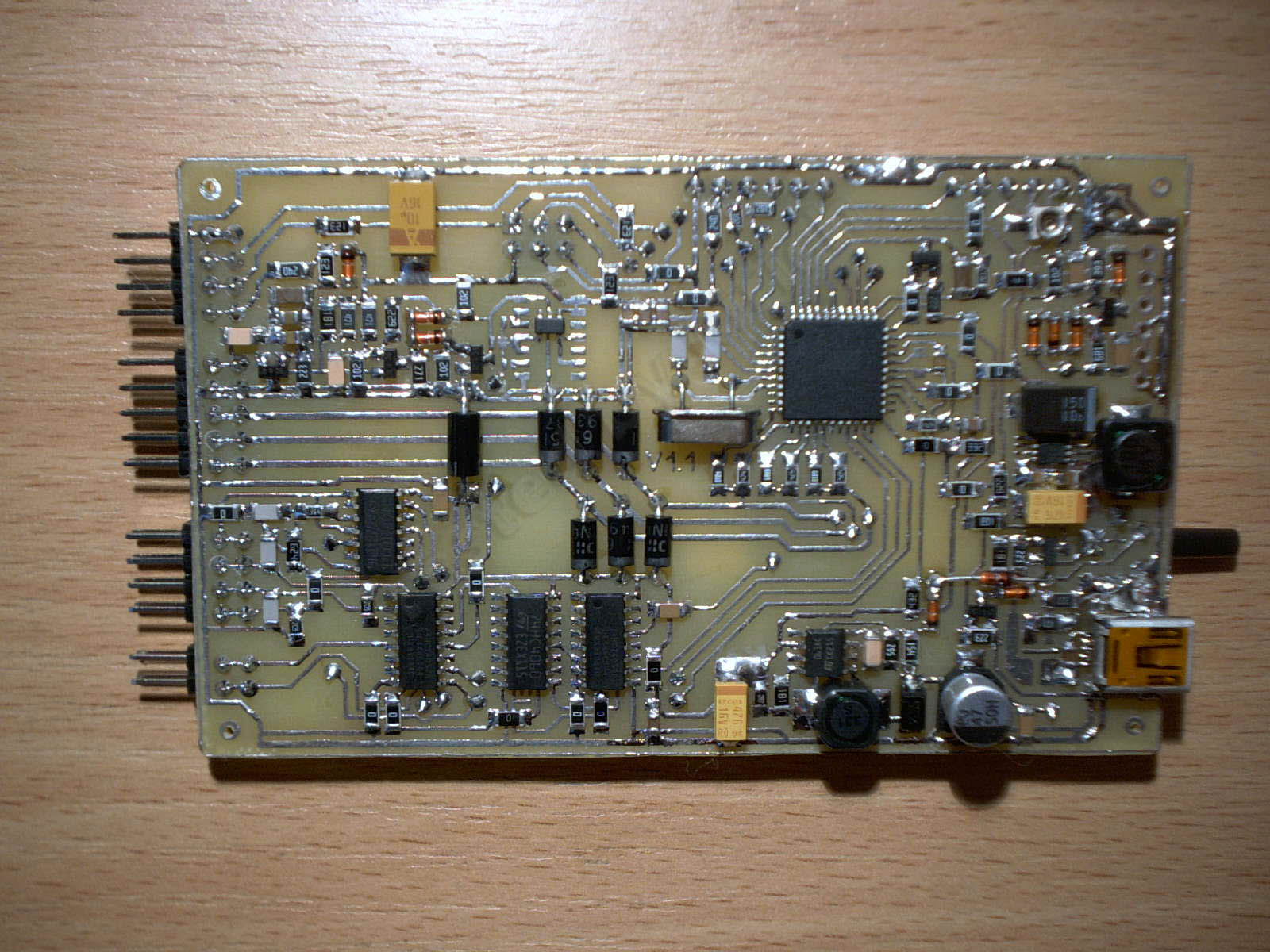

    Спаял плату, попутно исправив небольшую недоработку, в версии 1.2 она исправлена.

    Нажмите на изображение для увеличения.

Название:	image_936.jpg
Просмотров:	154
Размер:	1,000.3 Кб
ID:	1232

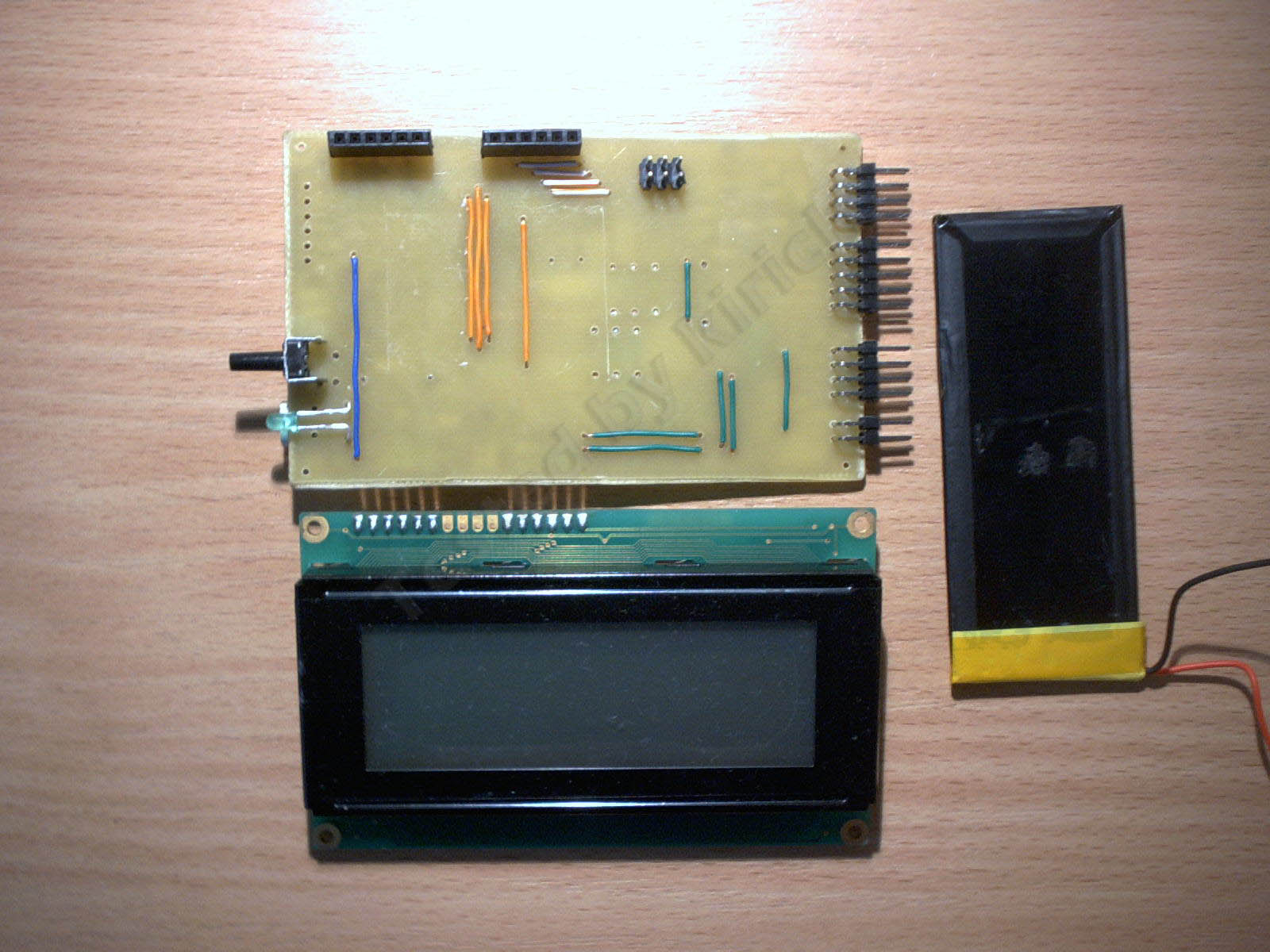

    С обратной стороны платы запаяны перемычки, а так же после этого при помощи двухстороннего скотча приклеен аккумулятор.

    Нажмите на изображение для увеличения.

Название:	image_937.jpg
Просмотров:	187
Размер:	800.2 Кб
ID:	1233

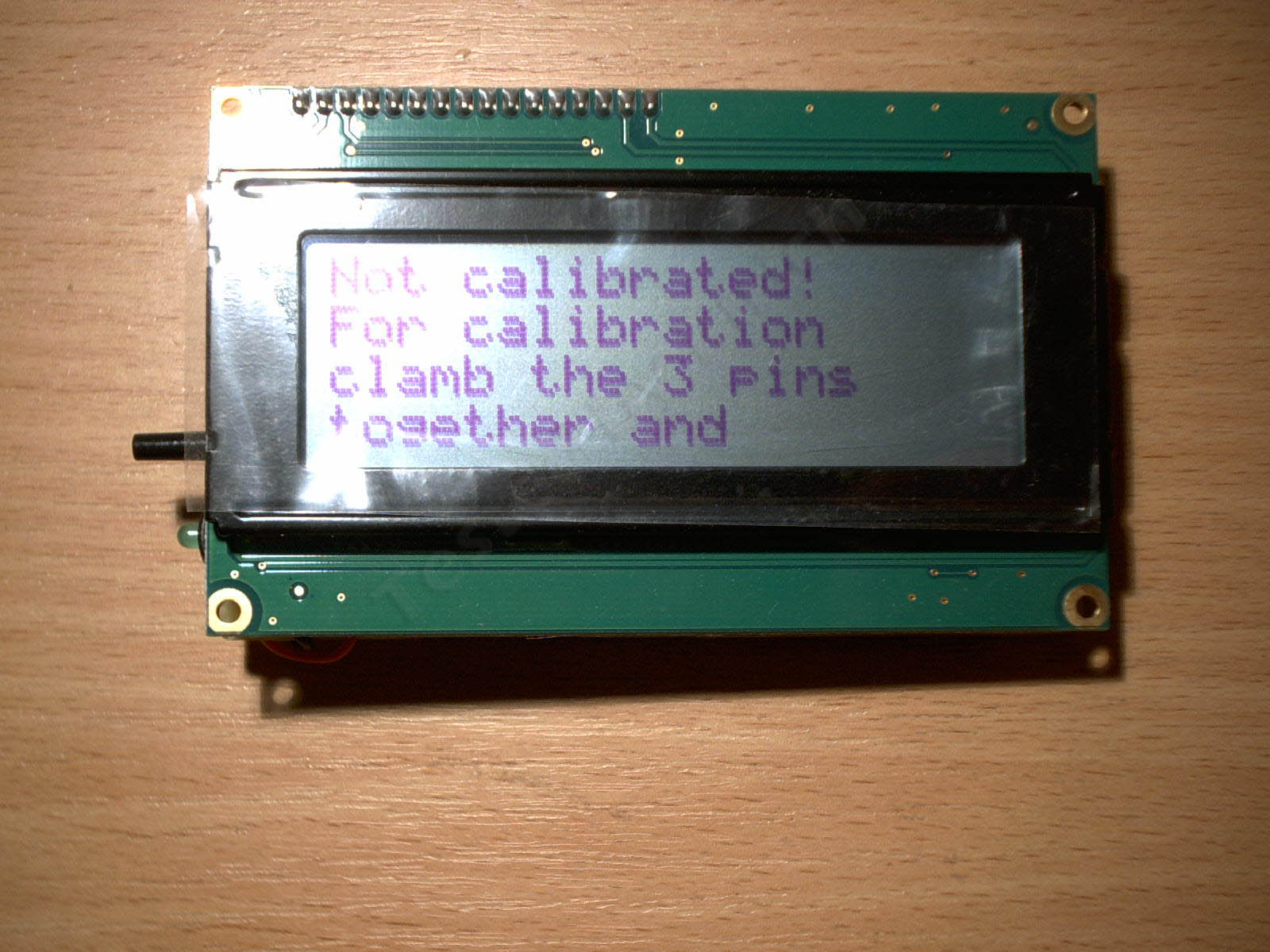

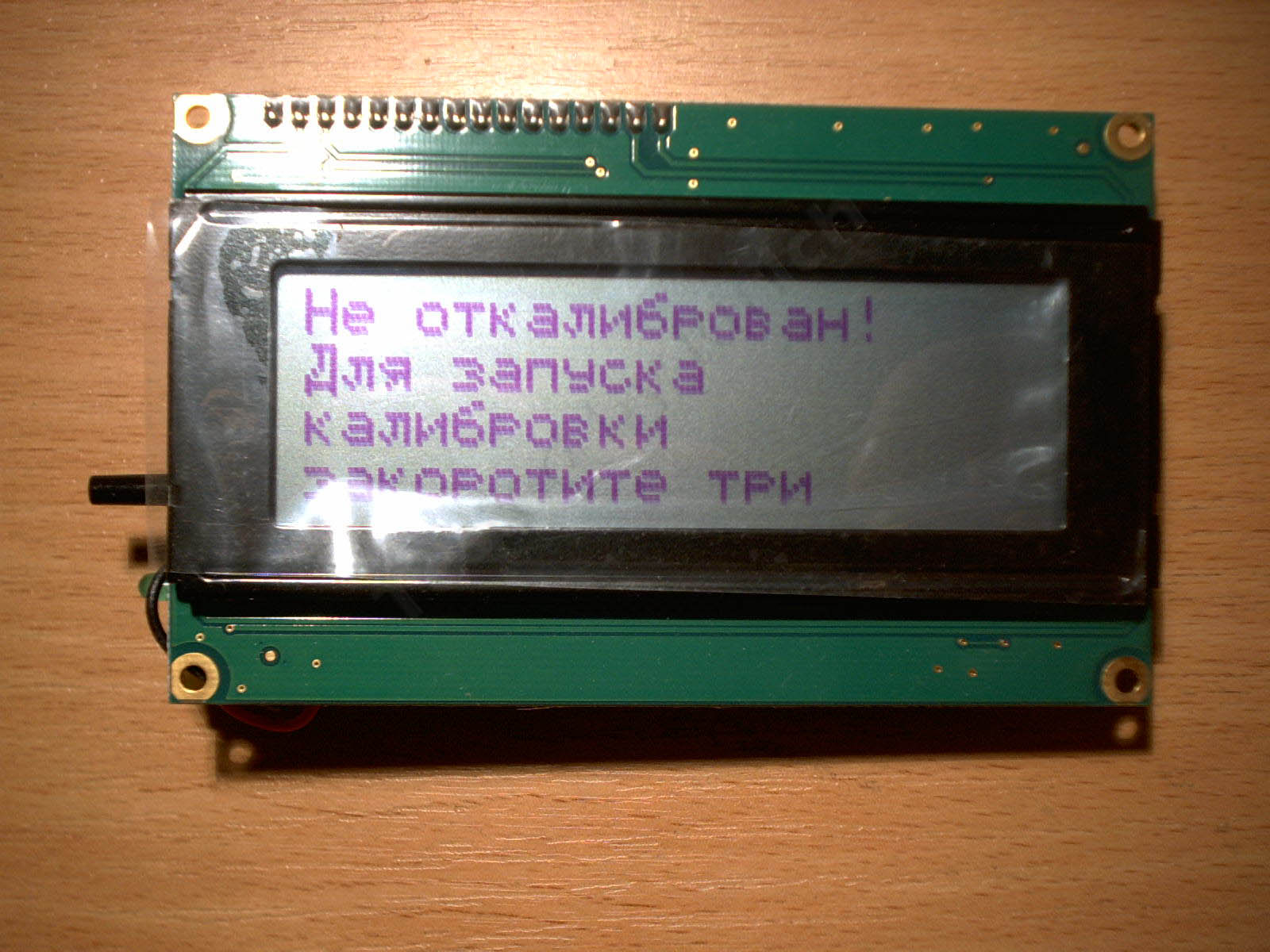

    Первое включение с этим дисплеем я не фотографировал, но прибор включился сразу, проблем не было.
    Вид меню прибора с обозреваемым дисплеем (в варианте с двухстрочным видно только первую и последнюю строку).

    Нажмите на изображение для увеличения.

Название:	image_938.jpg
Просмотров:	181
Размер:	940.5 Кб
ID:	1234

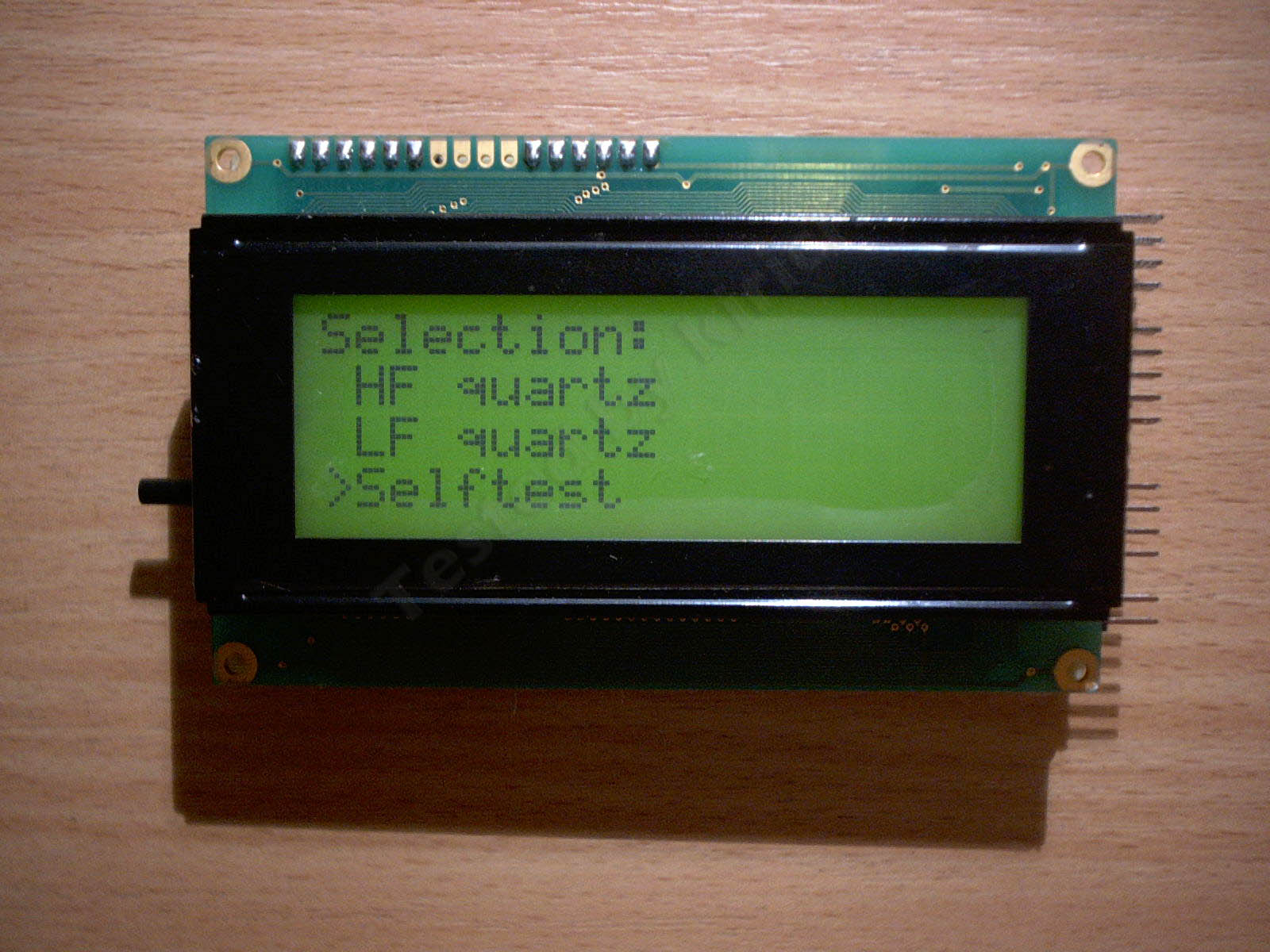

    Попутно проверил на Винстаровоском дисплее в английской версии прошивки.

    Нажмите на изображение для увеличения.

Название:	image_939.jpg
Просмотров:	174
Размер:	820.0 Кб
ID:	1235

    И аналогичный вид в русском варианте.

    Нажмите на изображение для увеличения.

Название:	image_940.jpg
Просмотров:	168
Размер:	843.7 Кб
ID:	1236

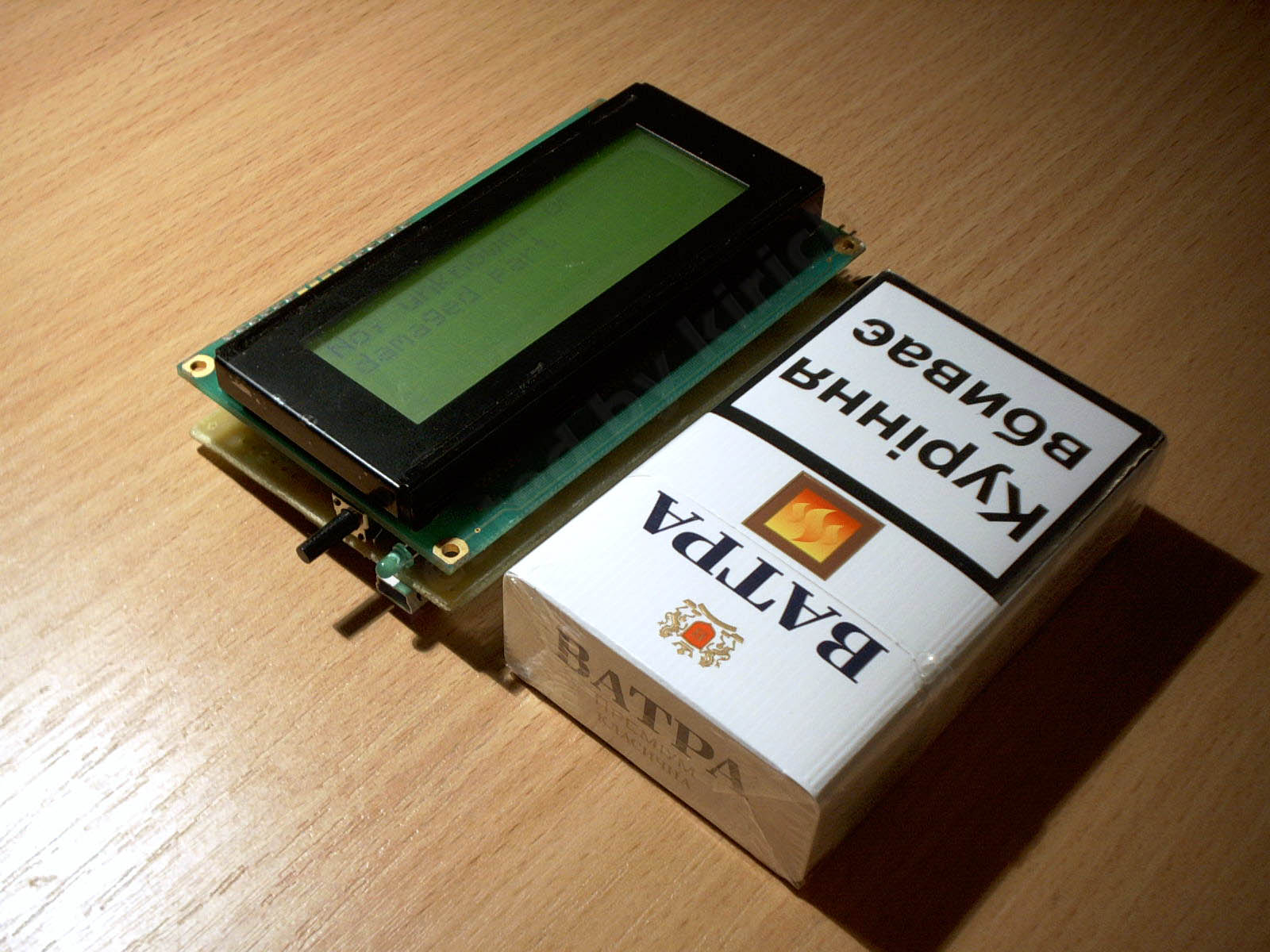

    Так выглядит собственно результат на текущий момент, плата с дисплеем и аккумулятором ненамного больше пачки сигарет.

    Нажмите на изображение для увеличения.

Название:	image_941.jpg
Просмотров:	180
Размер:	831.9 Кб
ID:	1237

    Материалы для скачивания.
    В архив включено все необходимое.
    Даташиты на почти все примененные компоненты
    Схема и трассировка в спринте и JPG, а так же макрос MicroUSB разъема (Можно заменить примененный MiniUSB)
    Прошивка на русском и английском + исходники версии 332
    WinAVR и инструкция, а так же Спринт лайаут и Понипрог поддерживающий Мегу644
    Скриншот битов конфигурации.
    Список всех примененных компонентов.

    Добавлено 25.03.2015
    Более новая прошивка версии 433 от NickNI, за что ему отдельное спасибо — скачать.

    По мере появления новой информации и исправления старой я буду дополнять и дорабатывать данный обзор.


    Резюме.

    Плюсы
    Дисплей работает нормально.
    Собран качественно и аккуратно.
    Упаковка и скорость доставки (около двух недель) меня вполне устроила. (Для сравнения два других индикатора ехали ко мне из Москвы и ехали дольше на 2 дня).

    Минусы
    Очень слабая подсветка, к тому же потребляющая при этом большой ток. (около 90% потребления прибора это подсветка)
    Отсутствие поддержки кириллицы (когда уже Китай начнет делать дисплеи с поддержкой кириллицы, это увеличило бы количество покупателей), мне все равно, а кому то критично.

    Данный дисплей предоставлен мне для тестирования и обзора бесплатно магазином chinabuye, но цена вполне вменяемая и для покупки, аналогичные дисплеи у нас стоят минимум в полтора раза дороже.

    Надеюсь, что мой обзор будет полезен, пожелания, замечания и советы приветствуются.
