В работе я часто использую различные блоки питания, в основном для питания систем видеонаблюдения. В основном пользуюсь продукцией одной именитой фирмы, но цена на них сейчас весьма немаленькая, потому захотелось попробовать (а заодно потестировать) альтернативный вариант мощного 12 Вольт блока питания.
Вообще стоит сказать, что подобные блоки питания ко мне уже попадали (в том числе и на ремонт), но меньшей мощности, вот захотелось посмотреть, что внутри у более мощного варианта данного типа блоков питания.
Поставляется блок питания в беленькой коробочке, впрочем все блоки питания такого типа идут в одинаковых белых коробочках
.

Корпус так же стандартный, с перфорированным кожухом.
Размеры 198х99х42мм
На фото видно погнутый угол корпуса, похоже ему досталось в дороге, хотя на упаковке следов удара я не видел. Будем считать, что БП прошел дополнительный стресс тест.

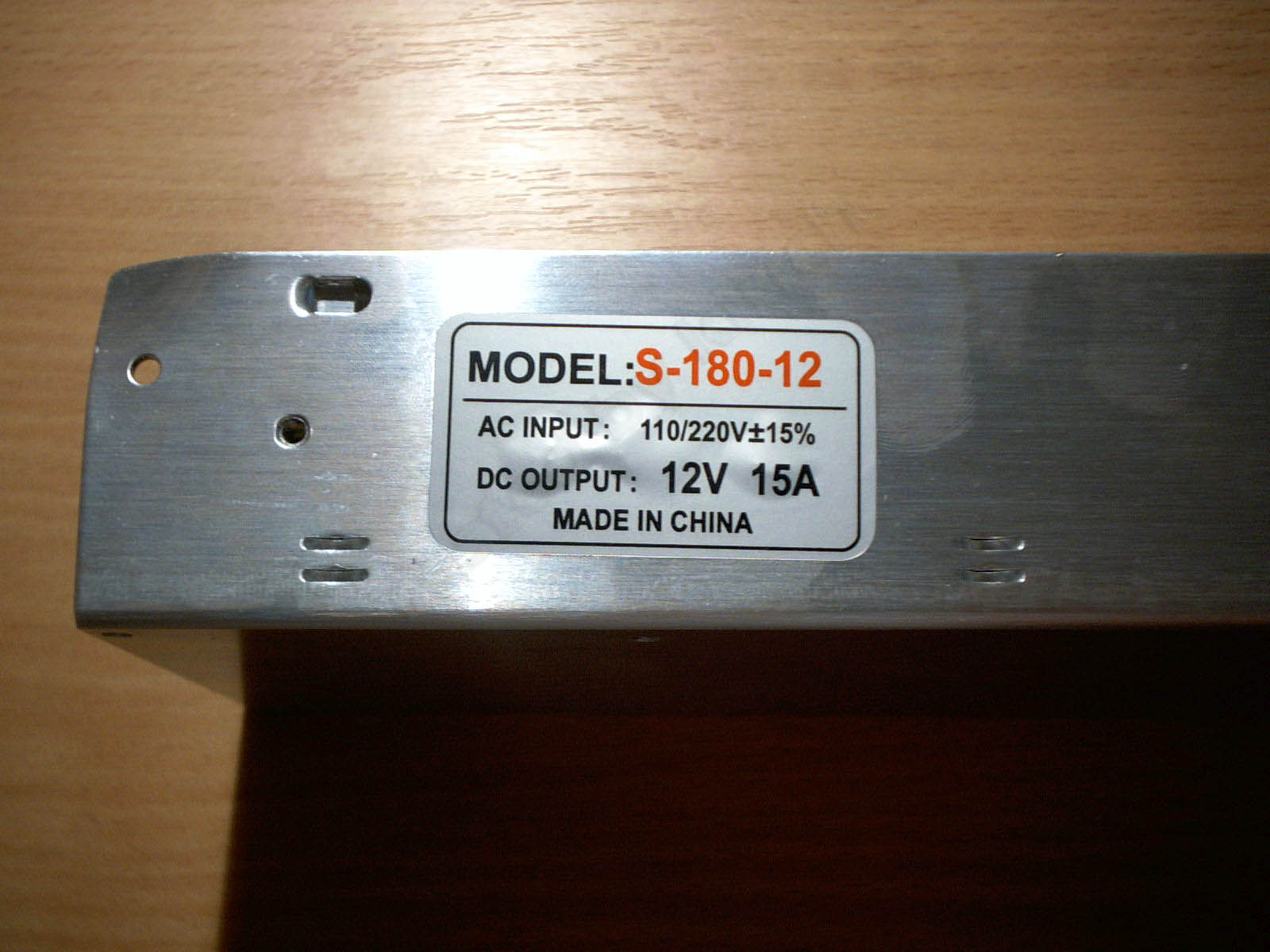

На боковой стороне расположена наклейка с указанием характеристик данного блока питания.
Под наклейкой находятся три винта, два крепят промежуточную алюминиевую прокладку, один прижимает к ней диодную сборку.

На торце установлен клеммник для подключения кабелей.
У клеммника присутствует очень удобная крышка, так же рядом с клеммником находится подстроечный резистор для регулировки выходного напряжения и светодиод индикации работы блока.
В принципе это все типично для всех блоков питания такого типа, но просто выкладывать фотографии не хочется, потому будут небольшие комментарии.

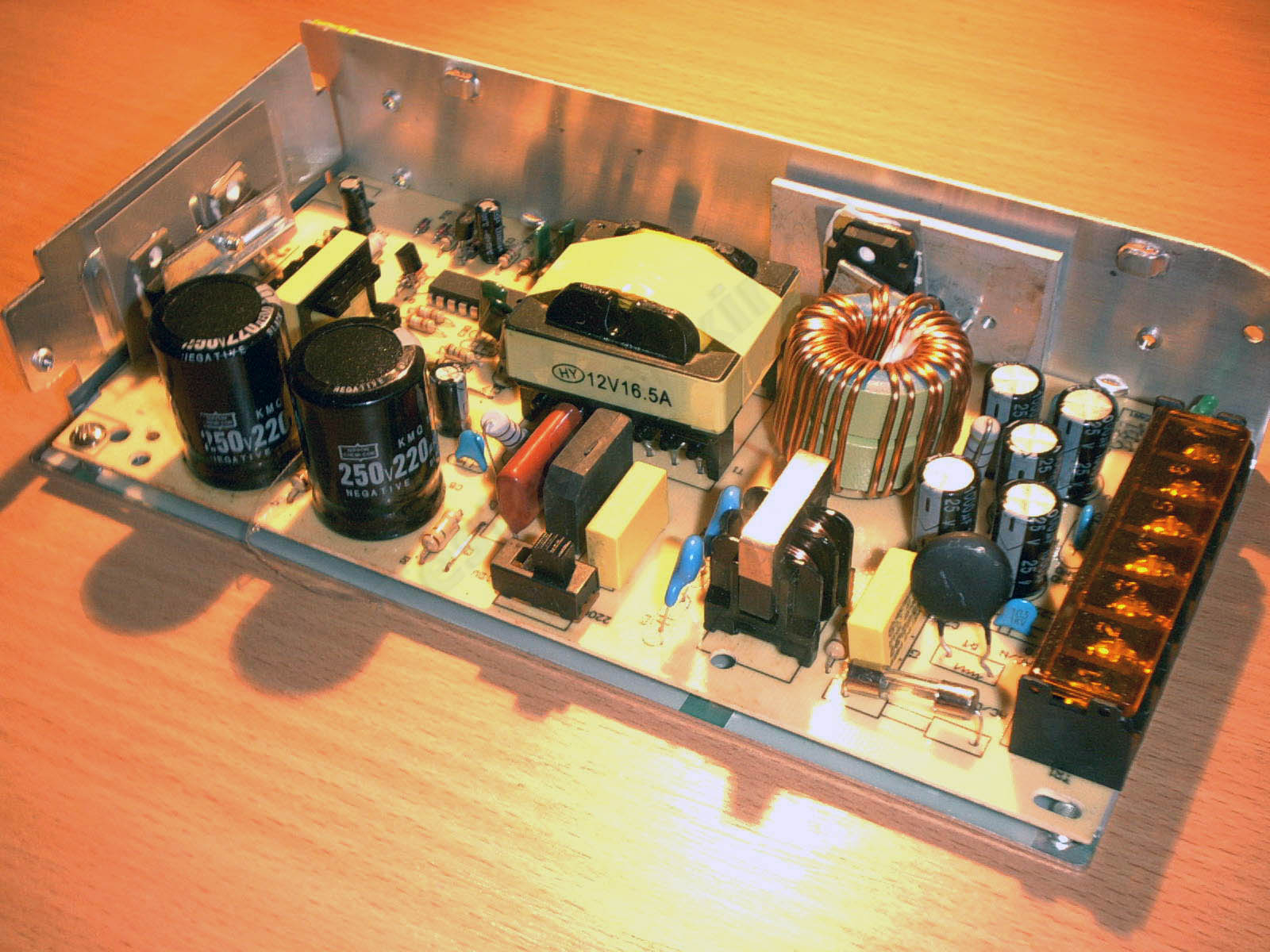

Собственно общий вид внутренностей блока питания.
На фото просматривается маркировка силового трансформатора, как ни странно, но маркировка у него 12 Вольт 16.5 Ампер, а не 15, как указано на наклейке блока питания.
Корректор коэффициента мощности в данном блоке питания отсутствует.

Блок питания собран по классической полумостовой схеме, такое решение применяется в большинстве компьютерных блоков питания, сначала АТ, а потом и АТХ.
На фото видно два силовых транзистора J13009, ШИМ контроллер TL494, развязывающий трансформатор с токовой обмоткой, а так же обвязка всех этих элементов.

Здесь видно силовую выпрямительную сборку MBR30100, дроссель и выходные сглаживающие конденсаторы 1000мкФ х 25 Вольт.

Блок питания собран с использованием самого популярного ШИМ контроллера TL494CN, как вариант, второго по популярности после UC384x.
Схемотехника самая классическая, в интернете куча информации по ремонту блоков питания такого типа. С одной стороны это плюс, проще ремонтировать, с другой минус, так как хотелось бы что-то поновее. Для меня скорее плюс наверное.
Я не буду делать заключений по поводу оригинальности контроллера, установленного в этом БП, главное, что работает.

В блоке питания присутствует полноценный входной фильтр питания, никаких специально обученных перемычек, так же виден переключатель диапазона входного напряжения 110-220 Вольт (хотя я больше привык к 115-230, на самом деле разницы нет).
Лучше данный переключатель не трогать, если включить блок питания с установленным режимом 110 Вольт в розетку с 220 Вольт, то БП гарантированно выйдет из строя.

Общий вид платы, не распаянных элементов немного (видимо просто унифицированная печатная плата), есть место под разъем для подключения вентилятора, даже допускаю, что эта плата может применяться в более мощном БП, но с активным охлаждением. В пользу этого говорит и то, что установлен трансформатор, промаркированный как 200 Ватт.

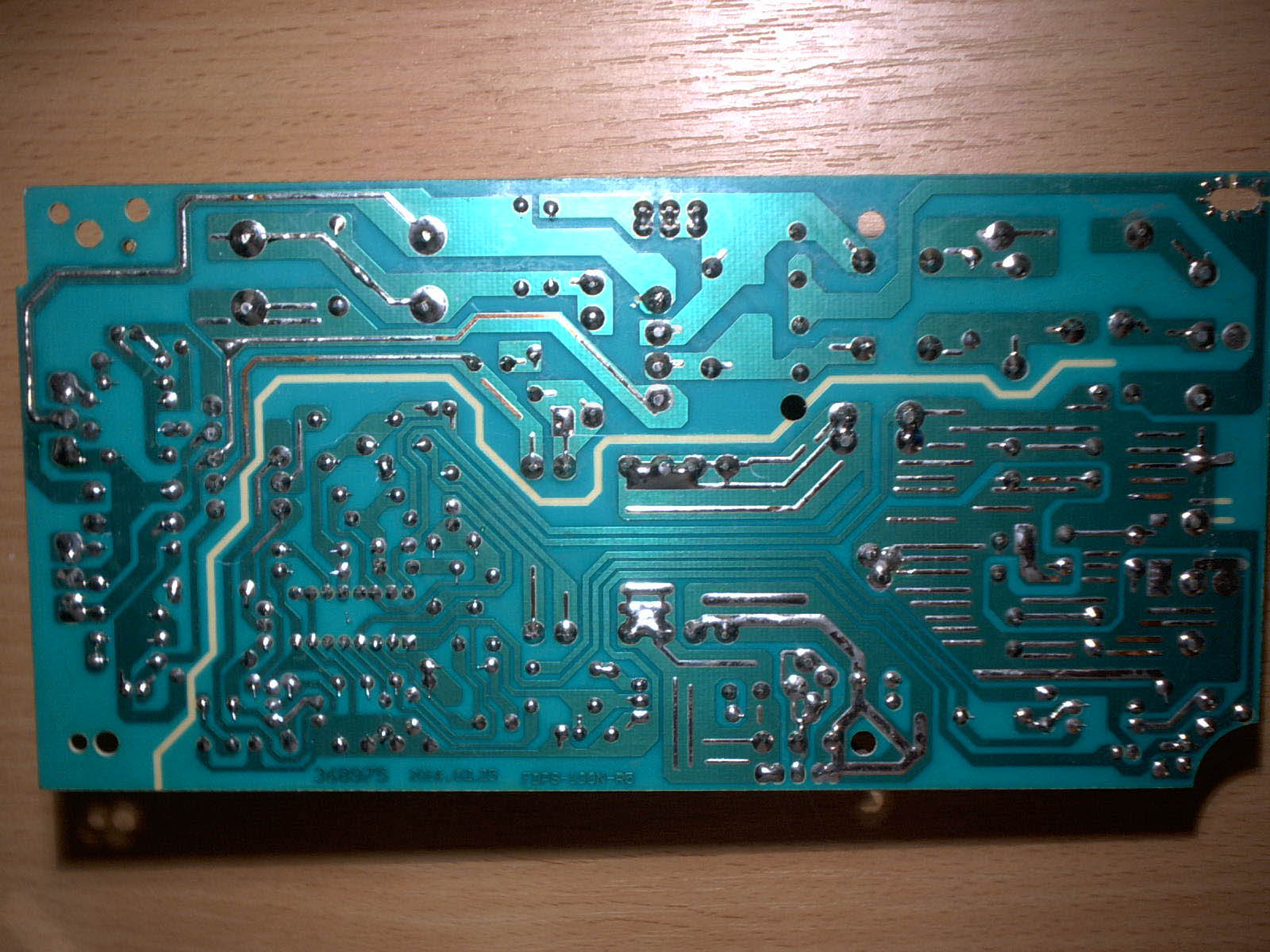

Монтаж односторонний, пайка довольно качественная, флюс смыт, никаких претензий.

Хотя нет, одна претензия все таки имеется, небольшая капля припоя, прилипшая под ШИМ контроллером.

Конденсаторы входного фильтра питания установлены Nippon chemi-con (по крайней мере так на них написано), емкость удивила.
На конденсаторах указана емкость 220 мкФ, конденсаторы включены последовательно, соответственно получается 110мкФ, для блока питания такой мощности это маловато, обычно емкость желательно ставить не меньше 1мкФ на 1 Ватт выходной мощности.

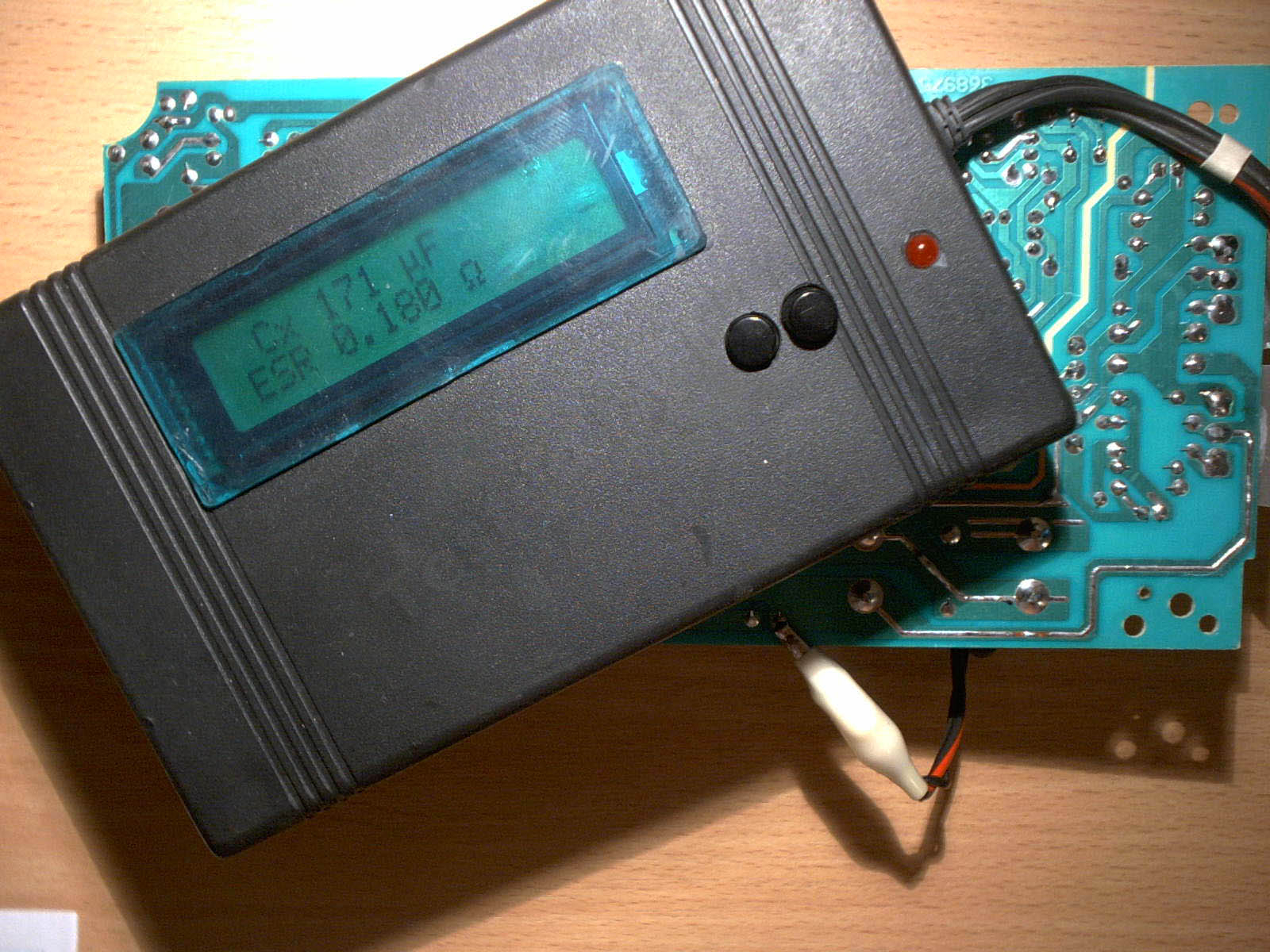

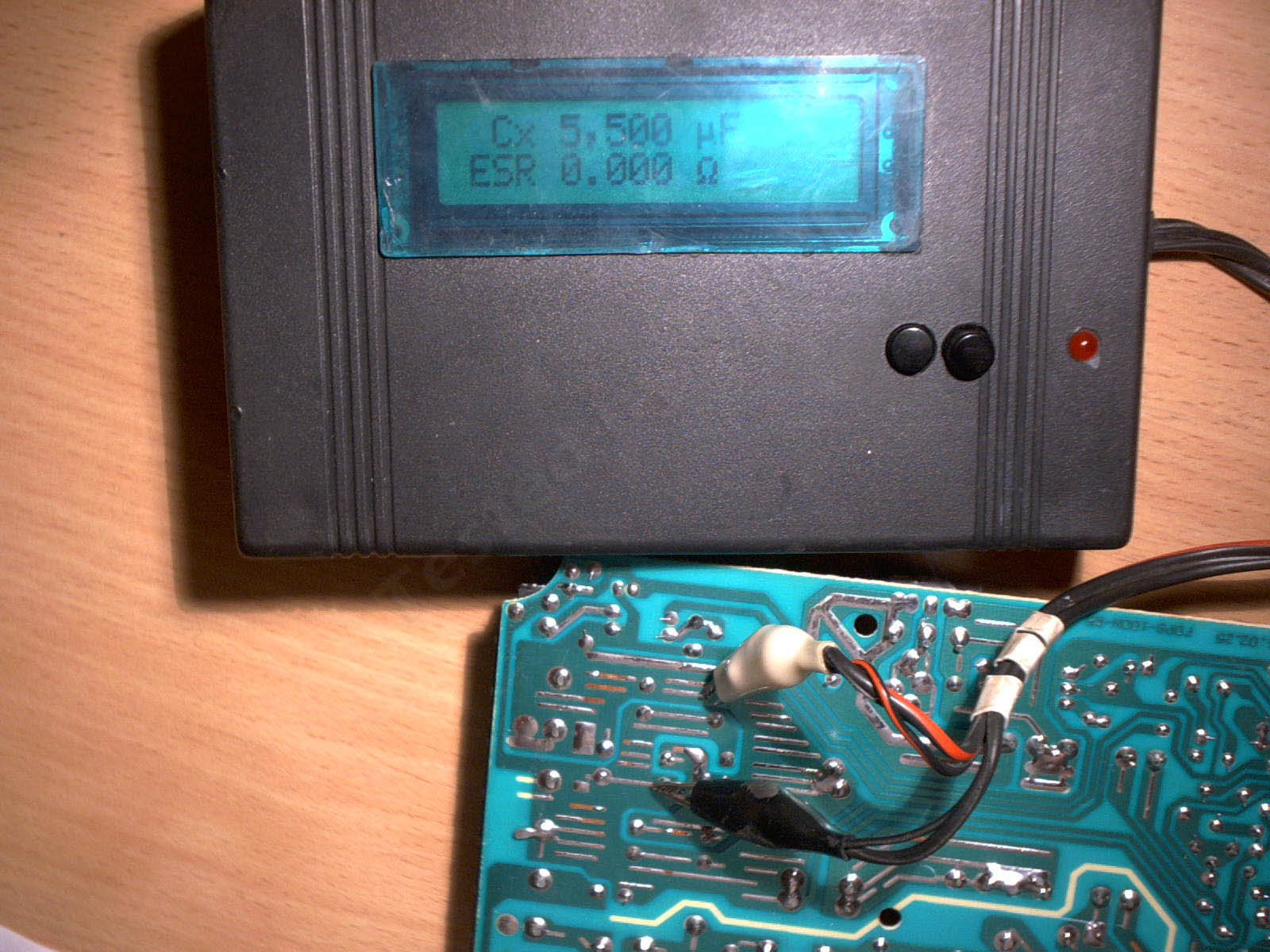

Но когда я решил измерить, то был сильно удивлен, емкость каждого конденсатора была около 340мкФ, два последовательно дали соответственно 170мкФ. Первый раз я вижу конденсаторы, с таким отклонением, да еще и в плюс.
Кстати, конденсаторы применены на 250 Вольт, а не 200, как обычно ставят в похожих БП.

С выходными все немного банальнее, вся батарея конденсаторов (их установлено 5 штук параллельно) дает 5500мкФ, разброс в +10% у новых конденсаторов вполне нормален.
Я обычно предпочитаю ставить выходные конденсаторы из расчета 1000мкФ на 1 Ампер выходного тока, но это с запасом. Практика показала, что выходная емкость для этого Бп вполне достаточна. Конденсаторы рассчитаны на 25 Вольт, я бы ставил на 35, но с учетом того, что в компьютерных БП по шине 12 Вольт вообще ставят 16 Вольт конденсаторы, то 25 это еще вполне нормально.

Теперь можно перейти к тестированию
Первое включение, ничего не взорвалось и не вышло из строя, все работает, правда напряжение немного завышено.

Решил проверить диапазон регулировки выходного напряжения.
Минимально 10.32 Вольта

Максимально 13.90 Вольта.
При резком понижении напряжения происходит небольшой срыв работы ШИМ контроллера, так как он практически перестает генерить, но потом сразу восстанавливает работу, в общем довольно предсказуемо.

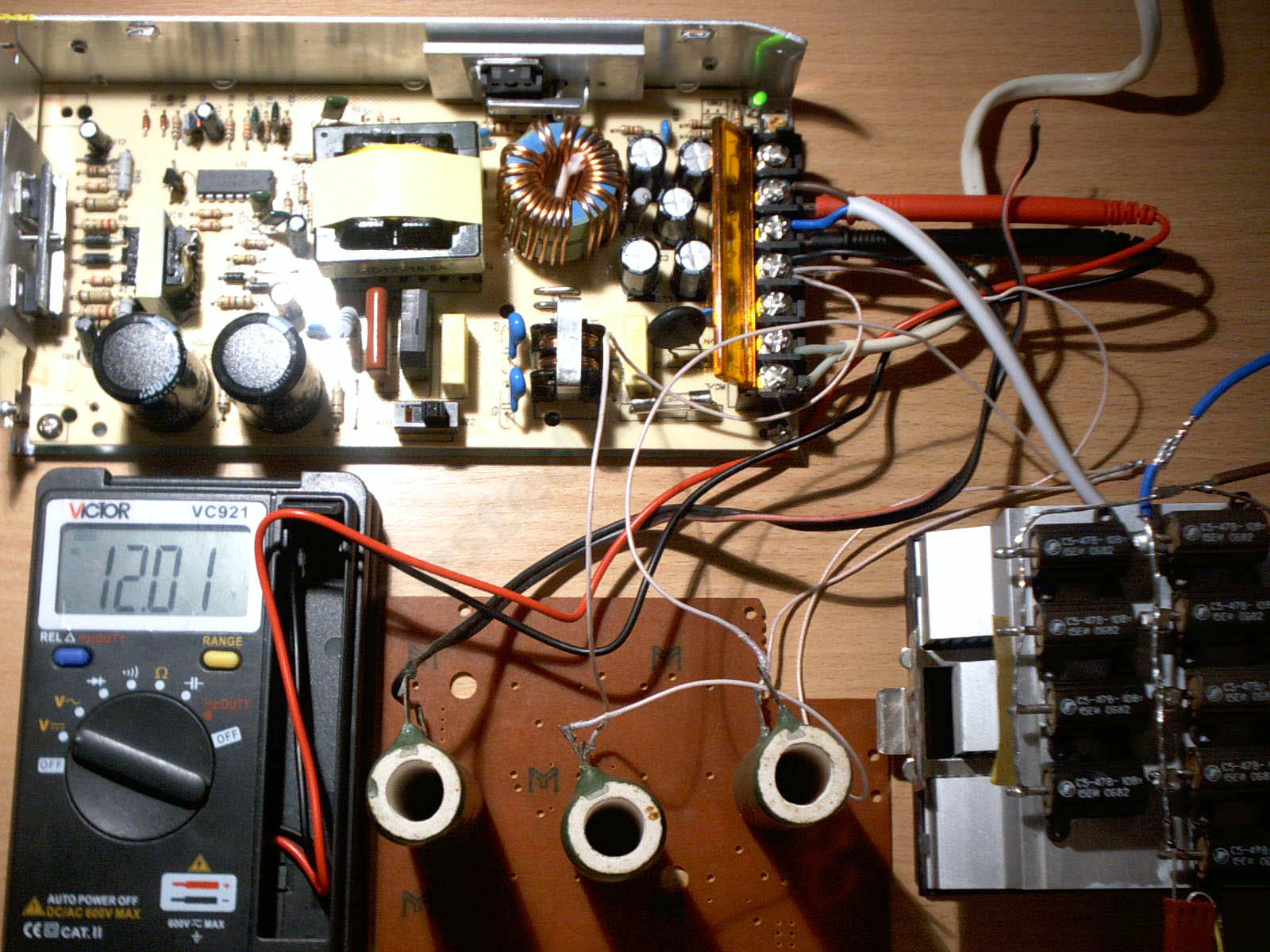

Ладно, хватит играться, установил 12 Вольт. Правда из-за довольно грубой настройки упорно выходило 12.01, что совсем не критично, я так думаю

В качестве нагрузки я использовал сначала резисторы по 10 Ом, три штуки включенные параллельно, это дает мощность нагрузки около 43.2 Ватта, или примерно 25%
Выходное напряжение в норме, резисторы разогрелись как печки.
В конце я сведу результаты замеров, температур компонентов блока питания, в одну табличку.

Для тестирования пришлось дополнительно собрать конструкцию, состоящую из 9 резисторов по 15 Ом включенных параллельно, плюс еще вентилятор, охлаждающий радиатор, на который установлены резисторы.
Суммарная мощность нагрузки около 88 Ватт, или примерно 50%

Здесь подключены обе нагрузки, мощность соответственно 43,2+88 =131 Ватт, или около 75%.
Напряжение в норме. От резисторов идет довольно приличный жар, к слову температура резисторов без вентилятора перевалила за 125 градусов.

В дополнение к резисторам пришлось добавить автомобильную лампу 45 Ватт, мощность нагрузки около 175 Ватт, почти 100%.
Напряжение немного упало.
До ровно 180 Ватт дотягивать особого смысла я не увидел, скажу лишь, что кратковременно (около пары минут) пробовал нагружать до 200 Ватт, все работало.

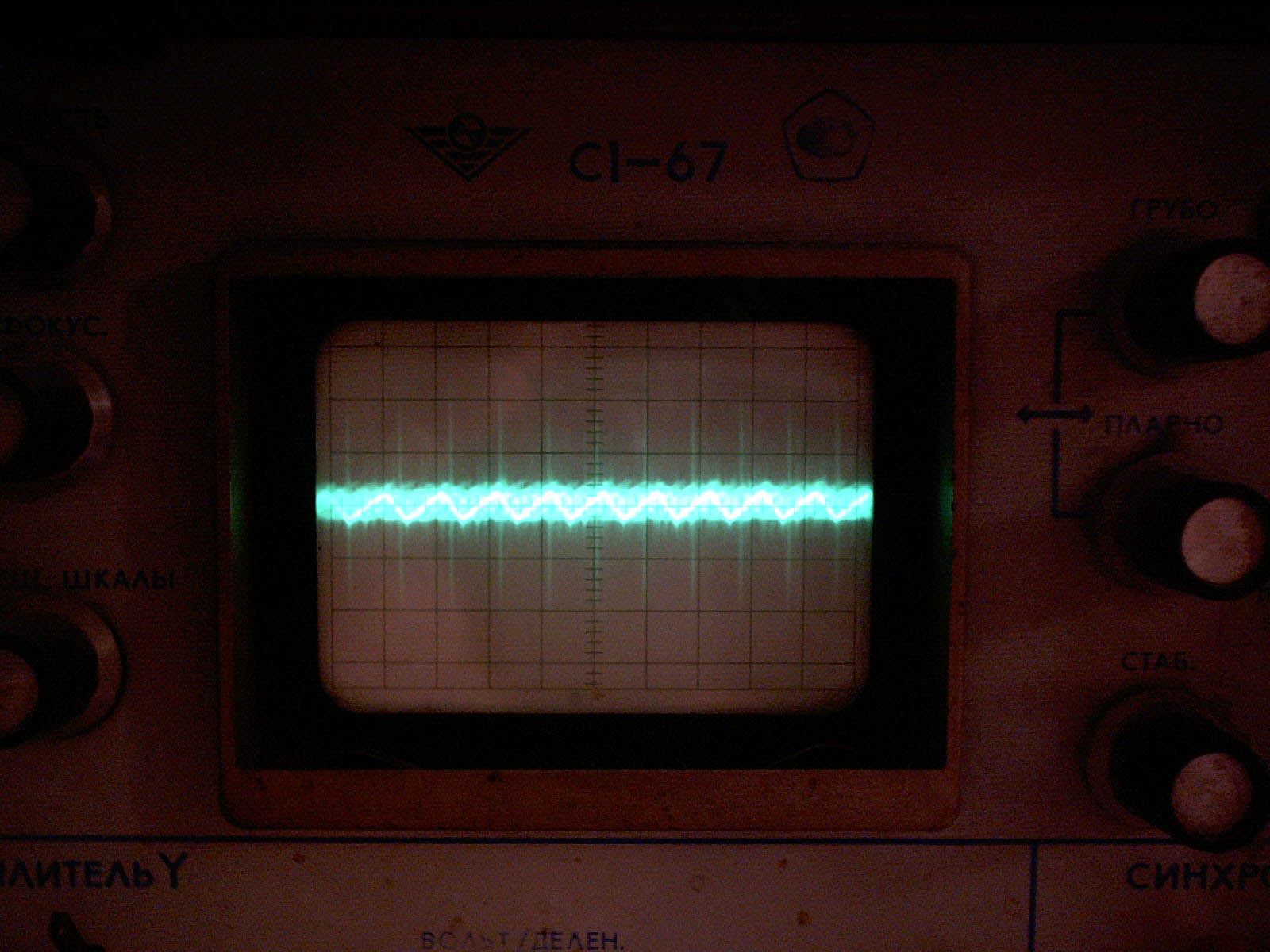

Осциллограмма пульсаций выходного напряжения при полной нагрузке.
0.02 В/дел и 20мксек/дел
Получается частота около 25КГц.
Вообще смущают низкие пульсации, есть подозрение, что какая то проблема с осциллографом, уже заказал новый, как получу, протестирую еще раз, любопытно.

Результаты измерений температур.
Температуры измерялись бесконтактным термометром из предыдущего обзора.
Измерялась температура входного диодного моста, силовых транзисторов, трансформатора, выходного дросселя, выходной диодной сборки и конденсаторов.
Измерения проводились при 25, 50, 75 и 100% загрузки блока питания.
Первый раз температура замерялась через 15 минут после включения, последующие замеры делались через 10 минут после увеличения нагрузки.
В месте, где лежал БП, температура воздуха была около 26-27 градусов.

Последняя строчка это измерение после еще примерно 40 минут прогрева.
Если принюхаться, то был заметен небольшой запах нагретого лака обмоток трансформатора и дросселя.
Глядя на измерения температур, я бы скорее рекомендовал использовать данный БП на мощностях до 140-150 Ватт, в этом режиме он будет работать гораздо лучше и дольше.
Небольшой допилинг, куда же без него

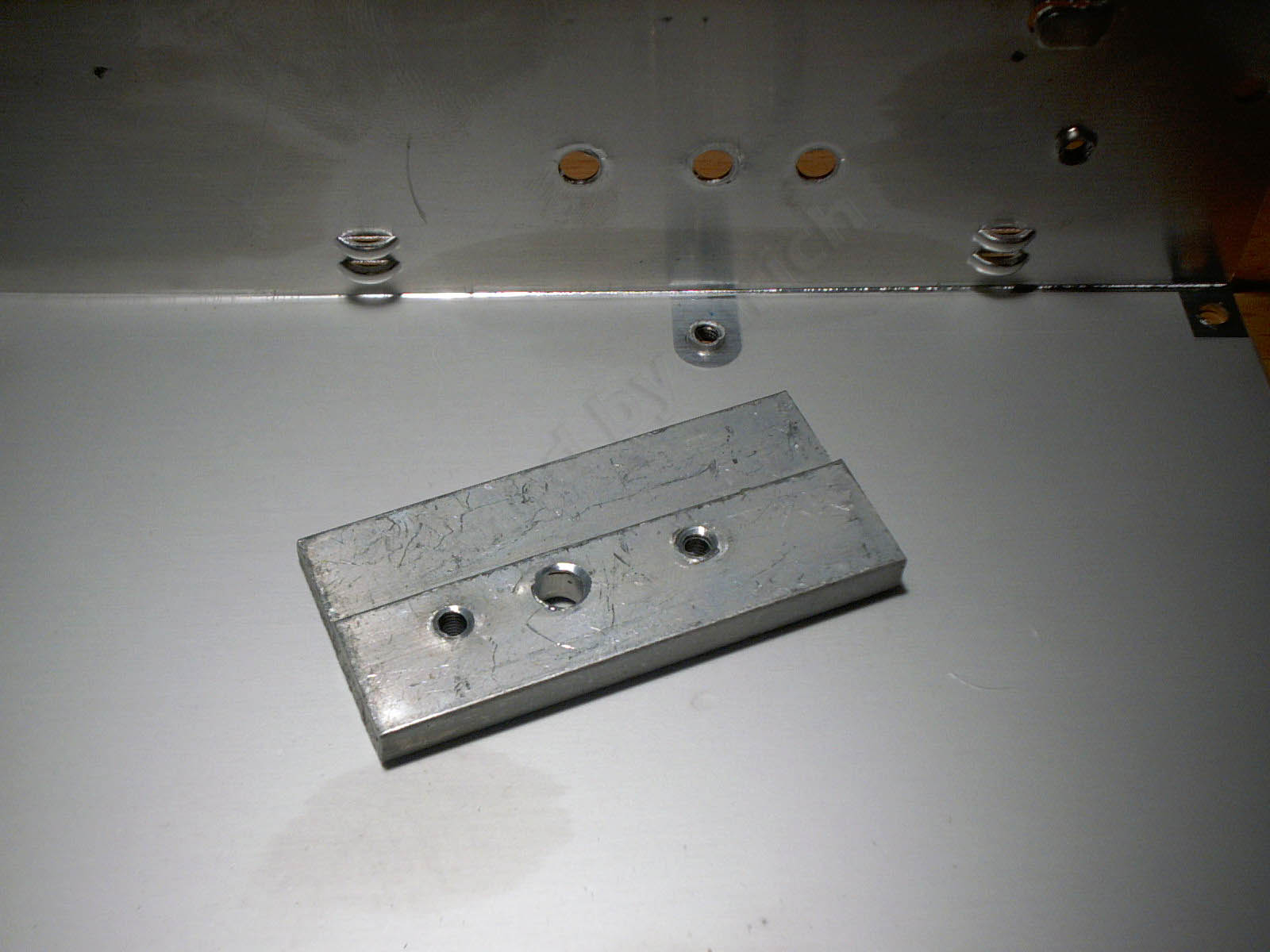

В процессе разборки блока питания, я заметил плохое прилегание алюминиевой прокладки силовой диодной сборки, так же были заусеници около отверстий для крепежа.

После всех тестов я решил немного доработать, что бы улучшить тепловой режим, правда особо это не повлияло, скорее сделал для морального удовлетворения.
Убрал заусеницы и промазал пастой КПТ-8.

Так же на всякий случай промазал пастой места прилегания силовых транзисторов, там правда установлены мягкие прокладки, но подумал, что хуже точно не будет.

А это сравнение двух блоков питания, обозреваемого 180 Ватт и 12 Вольт 150 Ватт от Менвела.
Размеры у них одинаковые, но так как схемотехника кардинально отличается, то сравнивать их в работе не совсем корректно.
Скажу лишь, что данный Менвелл стоит в два с половиной раза дороже.

Резюме.
Плюсы.
Довольно хорошее общее качество сборки и элементной базы.
Вполне приемлемые нагрузочные характеристики.
Хорошее соотношение качества-цены.
Минусы.
Плохо обработанная прокладка для установки силовой диодной сборки.
Все таки лучше не нагружать длительно на 100%
Старая элементная база, но данное решение проверено временем, потому не сказал бы, что это совсем уж минус.
Мое мнение.
Блок питания вполне имеет право на жизнь, конечно как всегда рекомендуется, ставить блоки питания с запасом по мощности. За эти деньги 180 Ватт БП это на мой взгляд неплохо.
Я бы заменил конденсаторы выходного фильтра на 1000х35 Вольт, думаю, что это положительно сказалось бы на увеличении надежности. Но в целом блок питания оставил довольно приятное впечатление.
