  • Mastech MS8910, когда хочется чего то в добавок к обычному мультиметру.

    В полку моих измерительных приборов опять небольшое пополнение. На этот раз небольшой мультиметр в виде пинцета. Такой мультиметр предназначен в первую очередь для работы с SMD компонентами.

    Если раньше в основном все пользовались обычными, выводными, компонентами, то сейчас уже большинство перешло на SMD. Это удобно в первую очередь компактностью.
    Но такое решение накладывает и некоторые неудобства, в первую очередь при прозвонке компонентов.
    Да, это можно делать обычным мультиметром с родными щупами, либо докупить щупы в виде пинцета. Второе решение удобно, только подойдет не ко всем мультиметрам, так как не все приборы умеют учитывать емкость щупов при измерении конденсаторов.
    Я уже делал обзор мультиметра, там при измерении конденсаторов емкость щупов мало того, что была около 1нФ, но и могла немного меняться от взаимного расположения проводов к щупам.

    В общем захотел я попробовать мультиметр в виде пинцета, и уже успел им попользоваться, так что в обзоре будет отзыв с учетом небольшой практики использования.

    На этом вступление я закончу и перейду к обзору. Фотографий будет много, хотя я и старался уменьшить их количество.

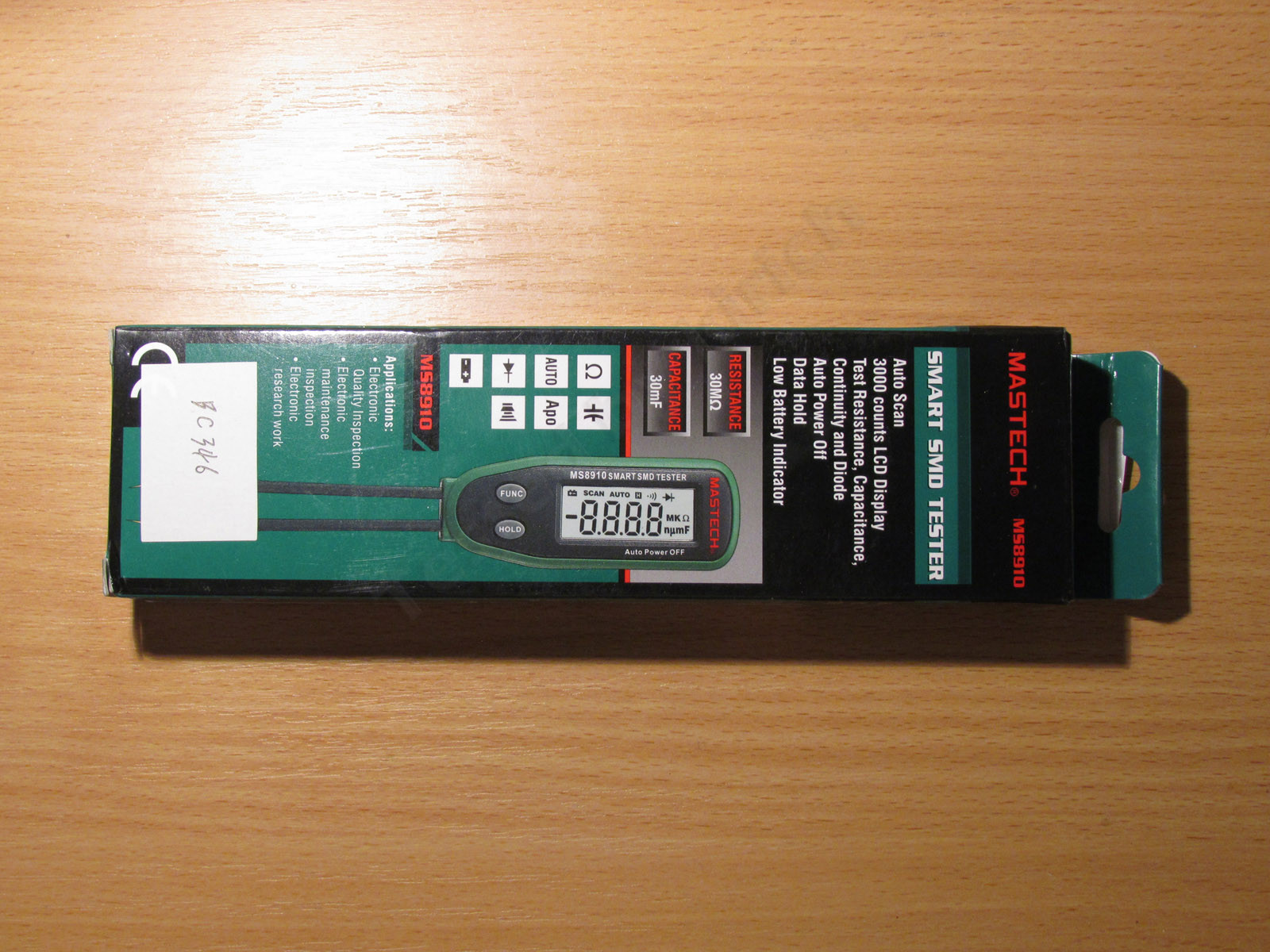

    Пришел мультиметр в такой аккуратной коробочке, к внешнему виду замечаний нет, вполне подойдет на подарок знакомому радиолюбителю, например на 23 февраля .
    Нажмите на изображение для увеличения.   Название:	ed8ae1.jpg  Просмотров:	1  Размер:	462.9 Кб  ID:	4093

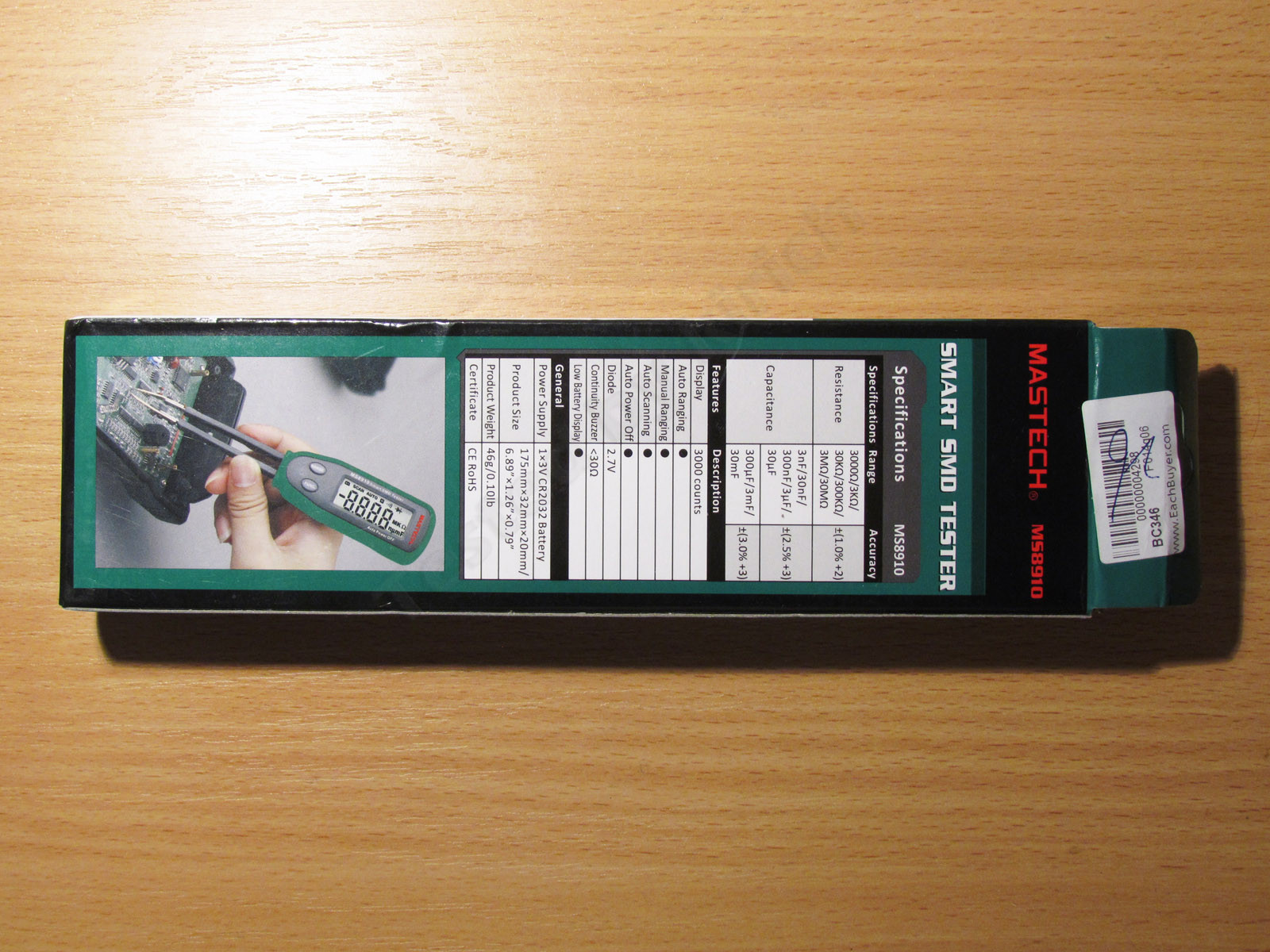

    Сзади коробочки расписаны все основные характеристики, переворачивать фото не хотелось, потому что бы не ломать шею, распишу их в текстовом виде.
    Измерение сопротивления до 30 МОм ±(1.0%+2)
    Измерение емкости до 30мкФ с точностью до ±(2.5%+3)
    Измерение емкости от 30мкФ до 30000мкФ с точностью ±(3.0+3)
    Дисплей 3000 отсчетов
    Автовыбор диапазона
    Ручной выбор диапазона
    Автосканирование (так называемый «умный» режим, о нем отдельно)
    Автоотключение
    Напряжение при прозвонке диодов — 2.7 Вольта.
    Звуковой сигнал при прозвонке если сопротивление ниже 30 Ом
    Индикация разряда батареи.

    Питание 1 литиевая батарейка CR2032 (входит в комплект)
    Размеры 175х32х20мм
    Масса устройства — 46грамм.
    Нажмите на изображение для увеличения.   Название:	9e910b.jpg  Просмотров:	1  Размер:	483.1 Кб  ID:	4094

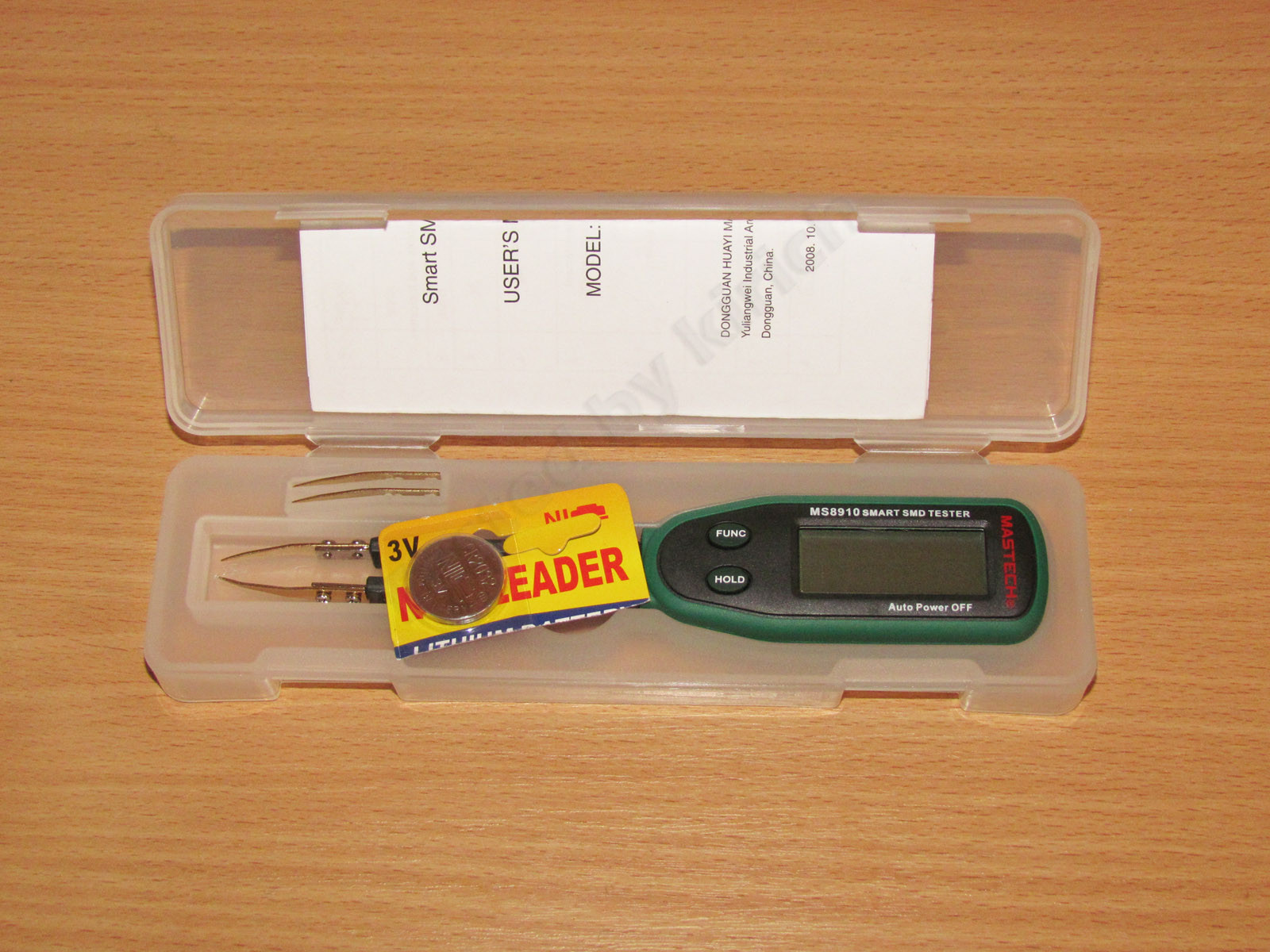

    Внутри коробочки довольно симпатичный пластиковый пенальчик.
    С одной стороны очень приятно и аккуратно, но с другой, мне не очень понравились петли крепления крышки, вернее не петли, а просто пластик. Очень не хватает креплений верхней крышки при помощи шарнирных петелек.
    Не думаю, что данное решение прослужит долго, хотя внешне все красиво.
    Нажмите на изображение для увеличения.   Название:	3e5e64.jpg  Просмотров:	1  Размер:	448.2 Кб  ID:	4095

    На этом фото хорошо видно как сделан сам пенал.
    Нажмите на изображение для увеличения.   Название:	79864e.jpg  Просмотров:	1  Размер:	425.7 Кб  ID:	4096

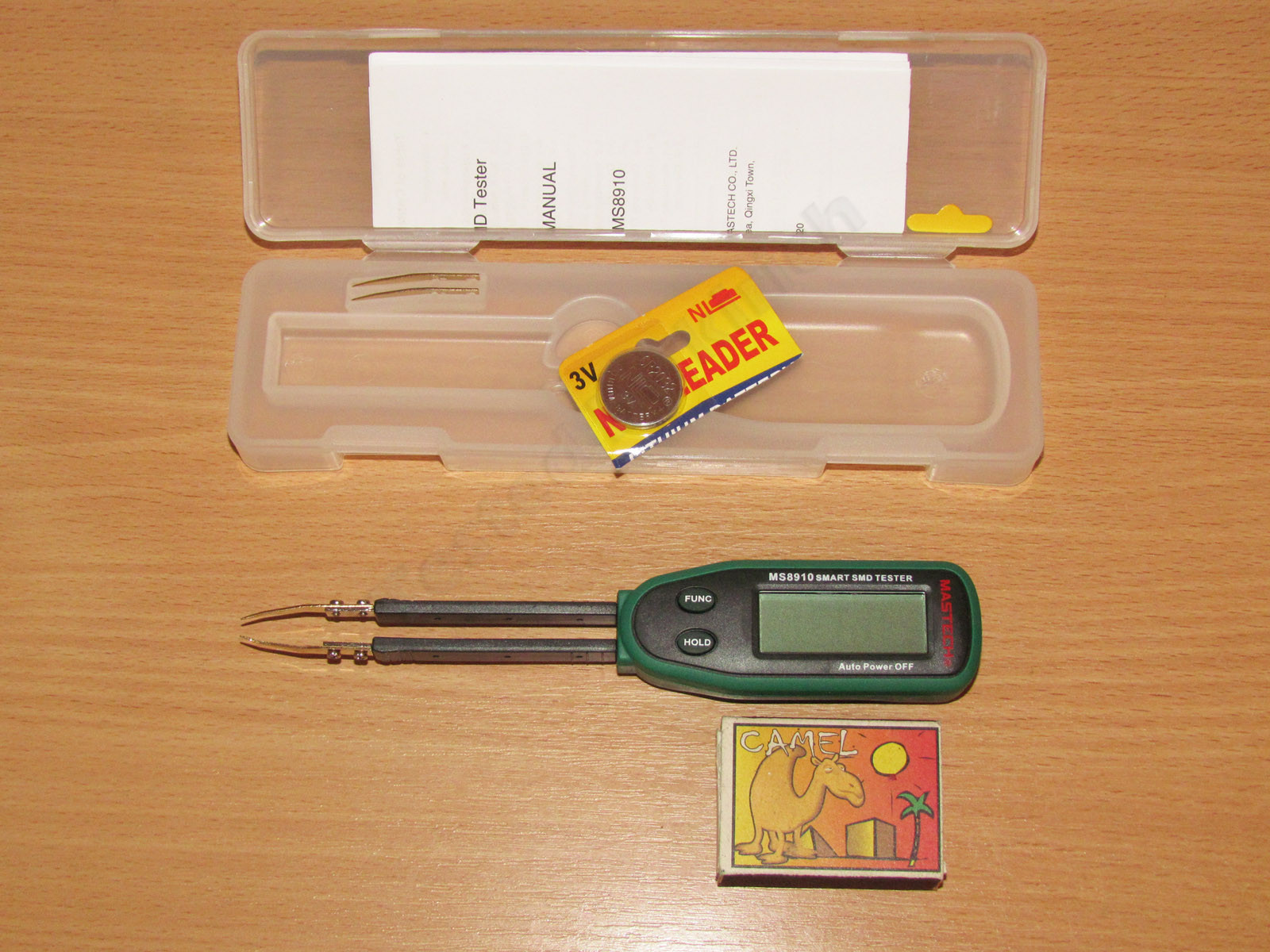

    Комплектация устройства довольно простая.
    Собственно сам мультиметр.
    Батарейка.
    Пара запасных наконечников для пинцета.
    Инструкция
    Пластиковый пенал.
    Нажмите на изображение для увеличения.   Название:	dd85df.jpg  Просмотров:	1  Размер:	462.8 Кб  ID:	4097

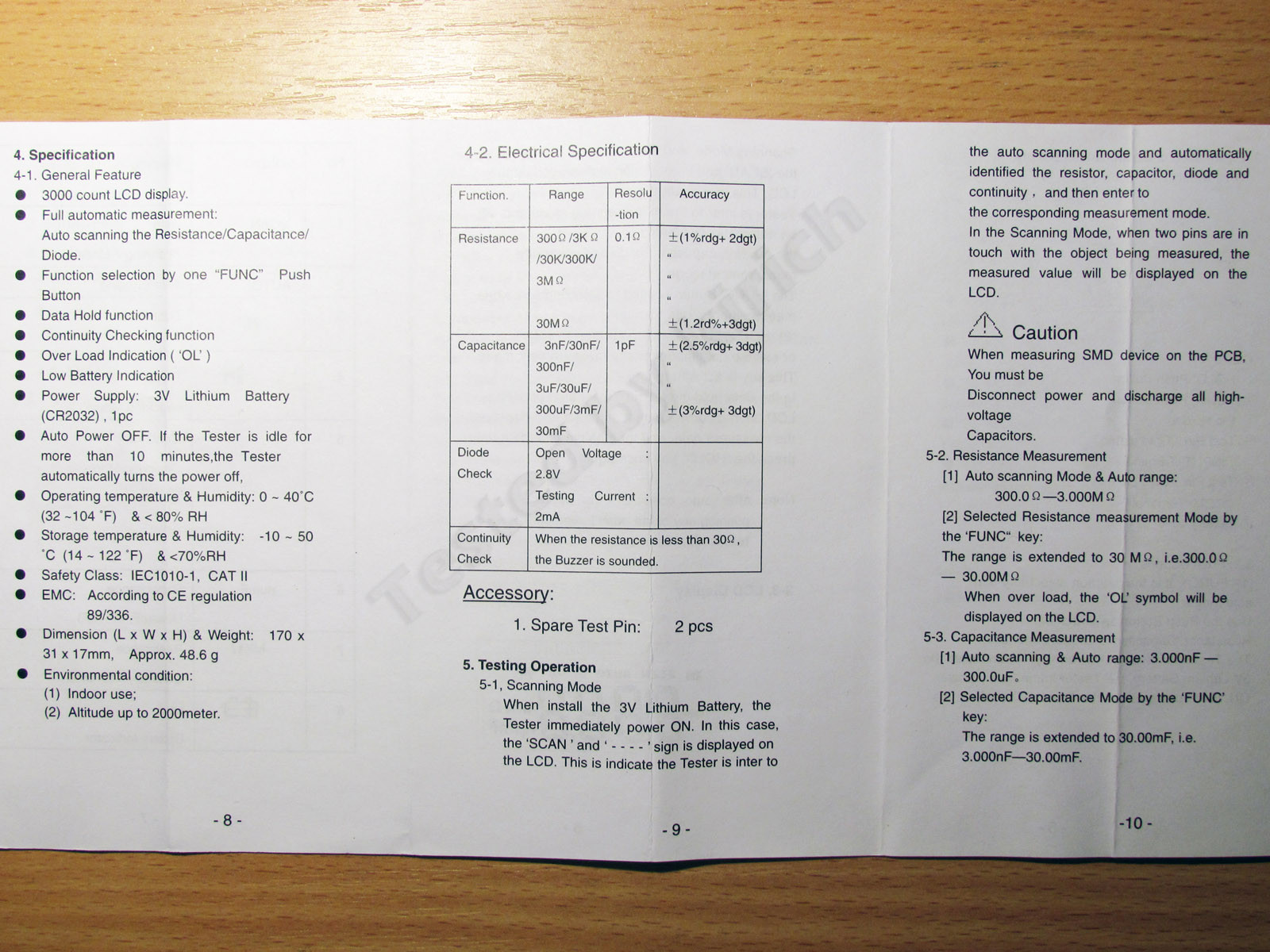

    Инструкция на английском языке, довольно подробная, хоть местами и не очень понятная.
    На фото только 1\4 часть инструкции, я выбрал основную часть описания.
    Нажмите на изображение для увеличения.   Название:	155233.jpg  Просмотров:	1  Размер:	442.0 Кб  ID:	4098

    Запасные наконечники, на мой взгляд довольно нужная вещь, так как пока ничего не придумали такого, что служит вечно, может пригодится.
    Попутно на этом фото хорошо видно форму мультиметра, сделано довольно эргономично (хотя и не все, но об этом дальше).
    Нажмите на изображение для увеличения.   Название:	fe3603.jpg  Просмотров:	1  Размер:	455.2 Кб  ID:	4099

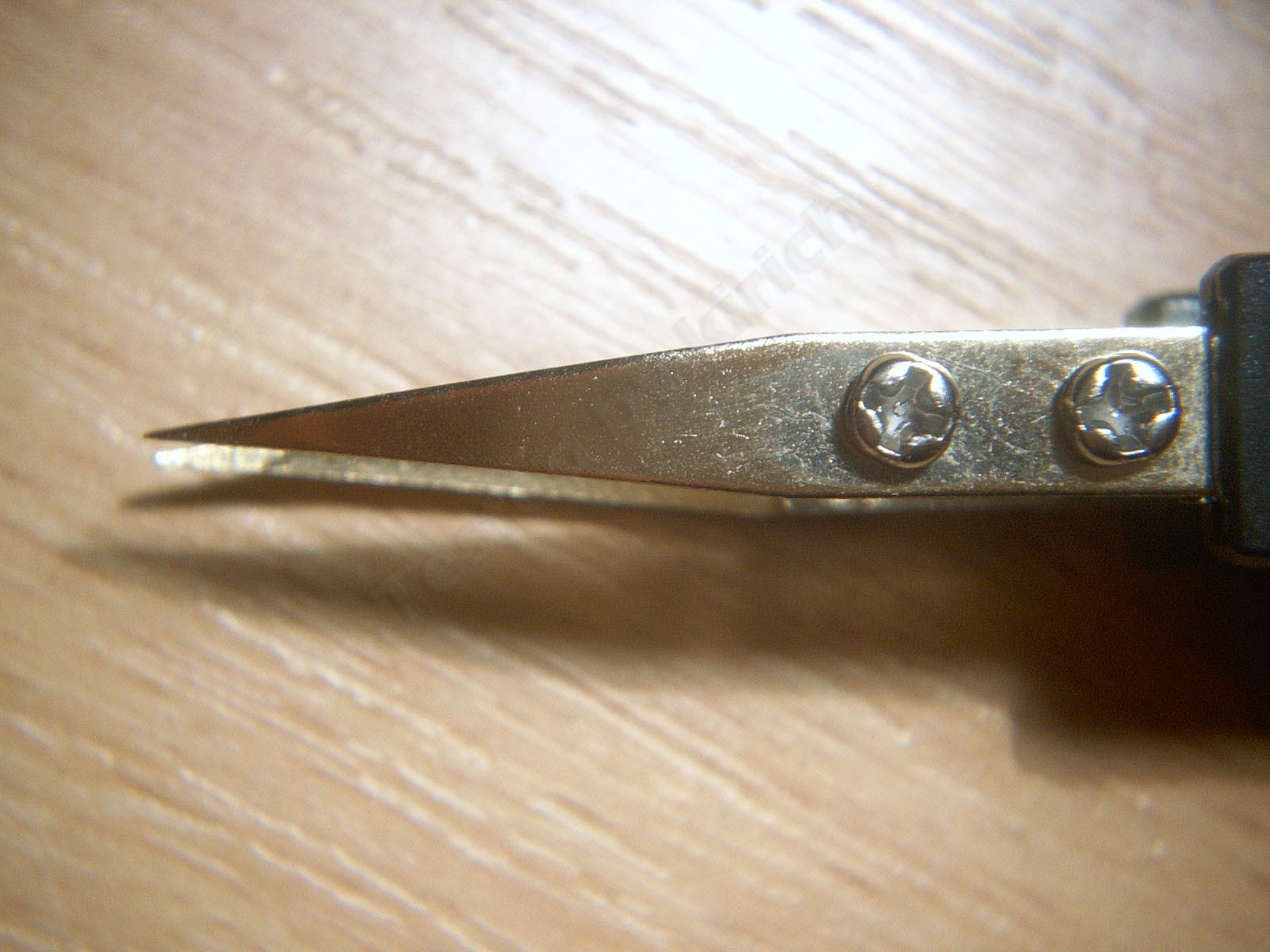

    Наконечники очень острые, проколоть слой защитного лака проблем не вызвало, как минимум пока они еще новые.
    Нажмите на изображение для увеличения.   Название:	e914d4.jpg  Просмотров:	1  Размер:	316.1 Кб  ID:	4100

    Насмотревшись на коробочки и бумажечки я решил таки его включить.

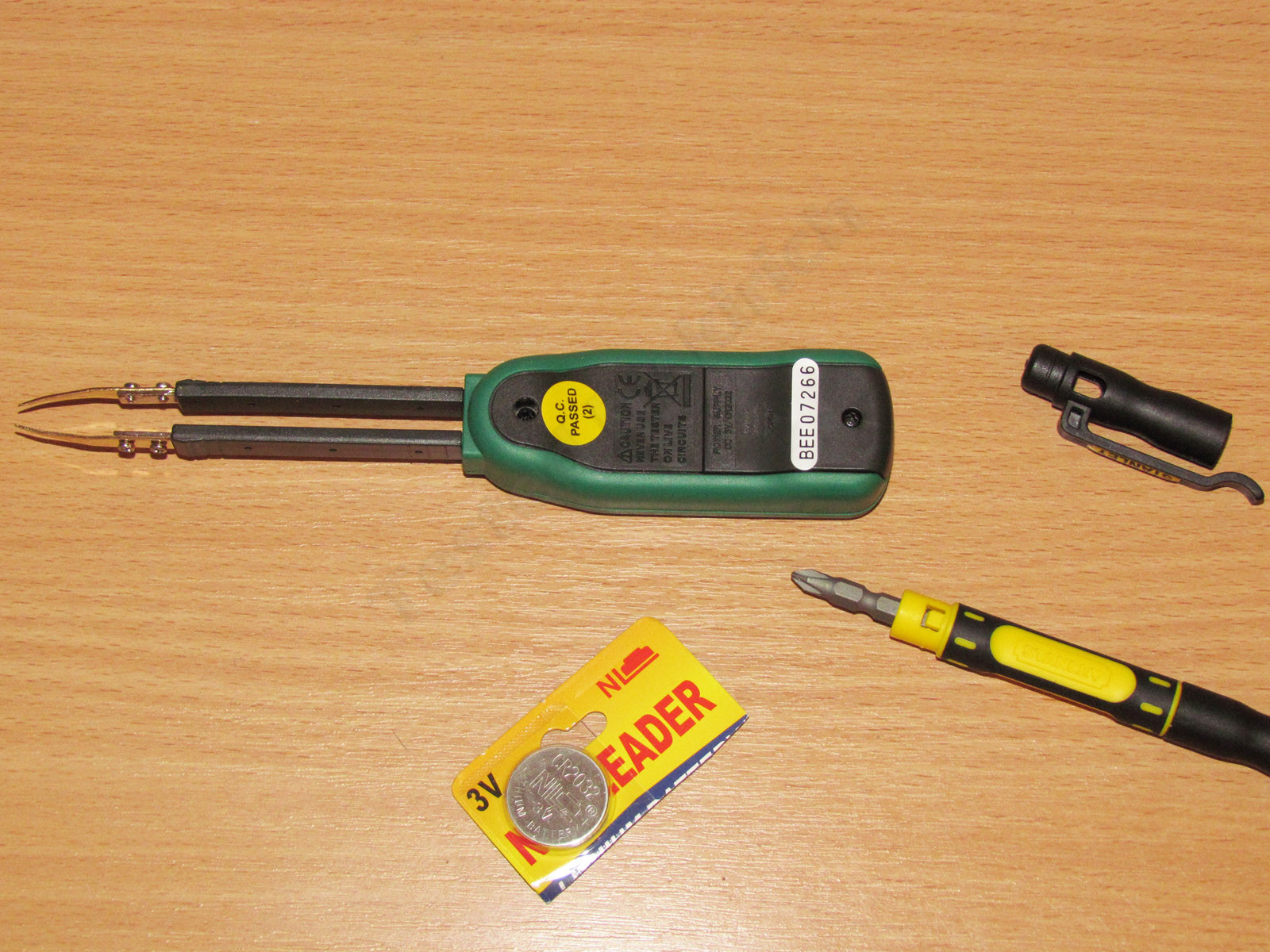

    Для установки батарейки надо отвинтить заднюю крышку.
    Нажмите на изображение для увеличения.   Название:	a140a3.jpg  Просмотров:	1  Размер:	563.7 Кб  ID:	4101

    Под крышкой расположен отсек для батареи и пара дополнительных винтов крепления половинок крышки самого мультиметра.
    Нажмите на изображение для увеличения.   Название:	a5a884.jpg  Просмотров:	1  Размер:	515.0 Кб  ID:	4102

    Ну а дальше, мультиметр передо мной, отвертка в руках, не разобрать его было бы кощунством
    Фото внутренностей
    Нажмите на изображение для увеличения.   Название:	99c917.jpg  Просмотров:	1  Размер:	581.2 Кб  ID:	4103

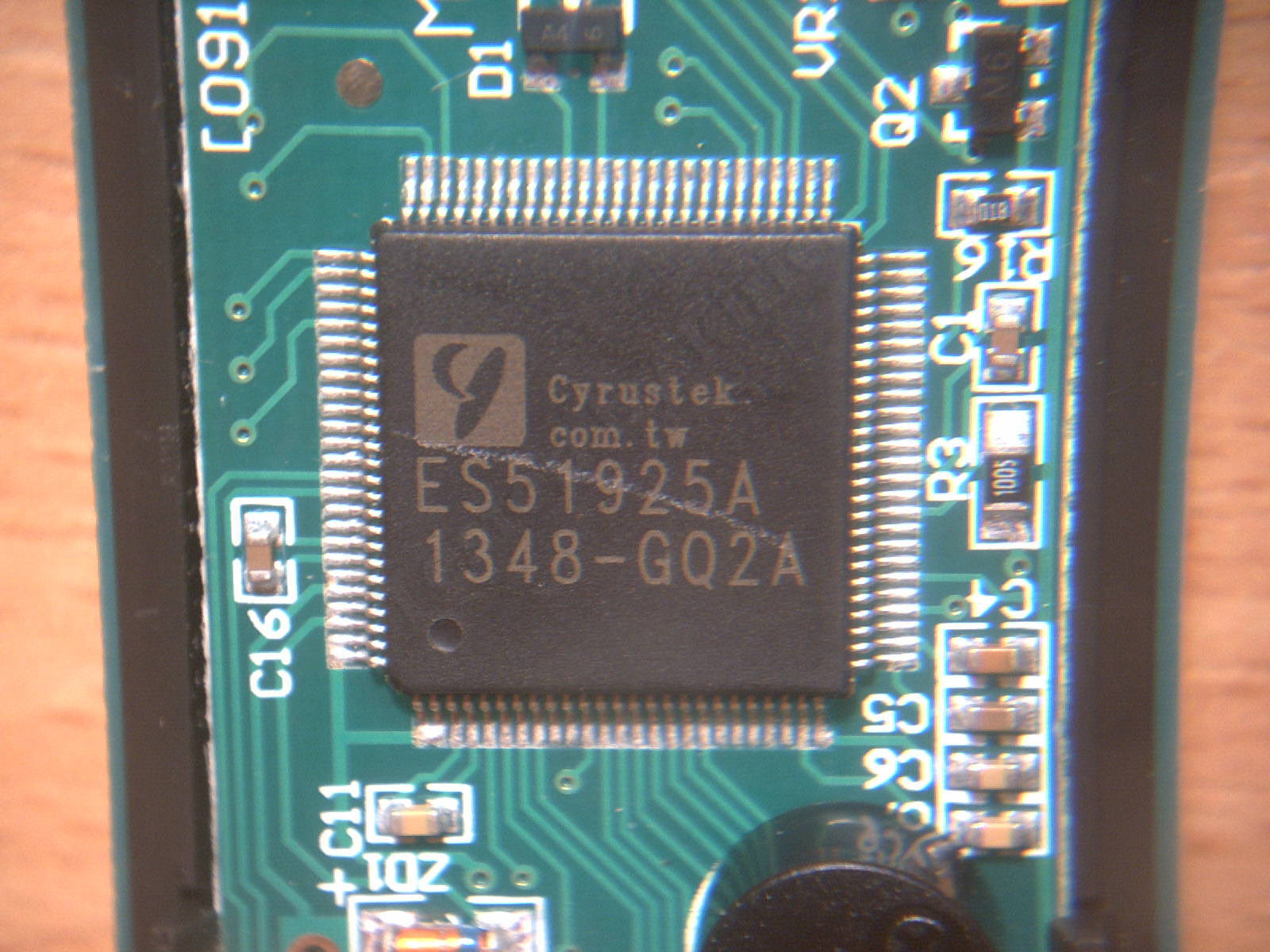

    В приборе использован контроллер ES51925A.
    Насколько я понял из даташита, он используется в приборе не полностью. Т.е. умеет больше, чем может данный прибор. Как пример, добавление возможности измерения постоянного напряжения, в конце есть файл с описанием доработки, правда на английском языке.
    Нажмите на изображение для увеличения.   Название:	82ba34.jpg  Просмотров:	1  Размер:	412.9 Кб  ID:	4104

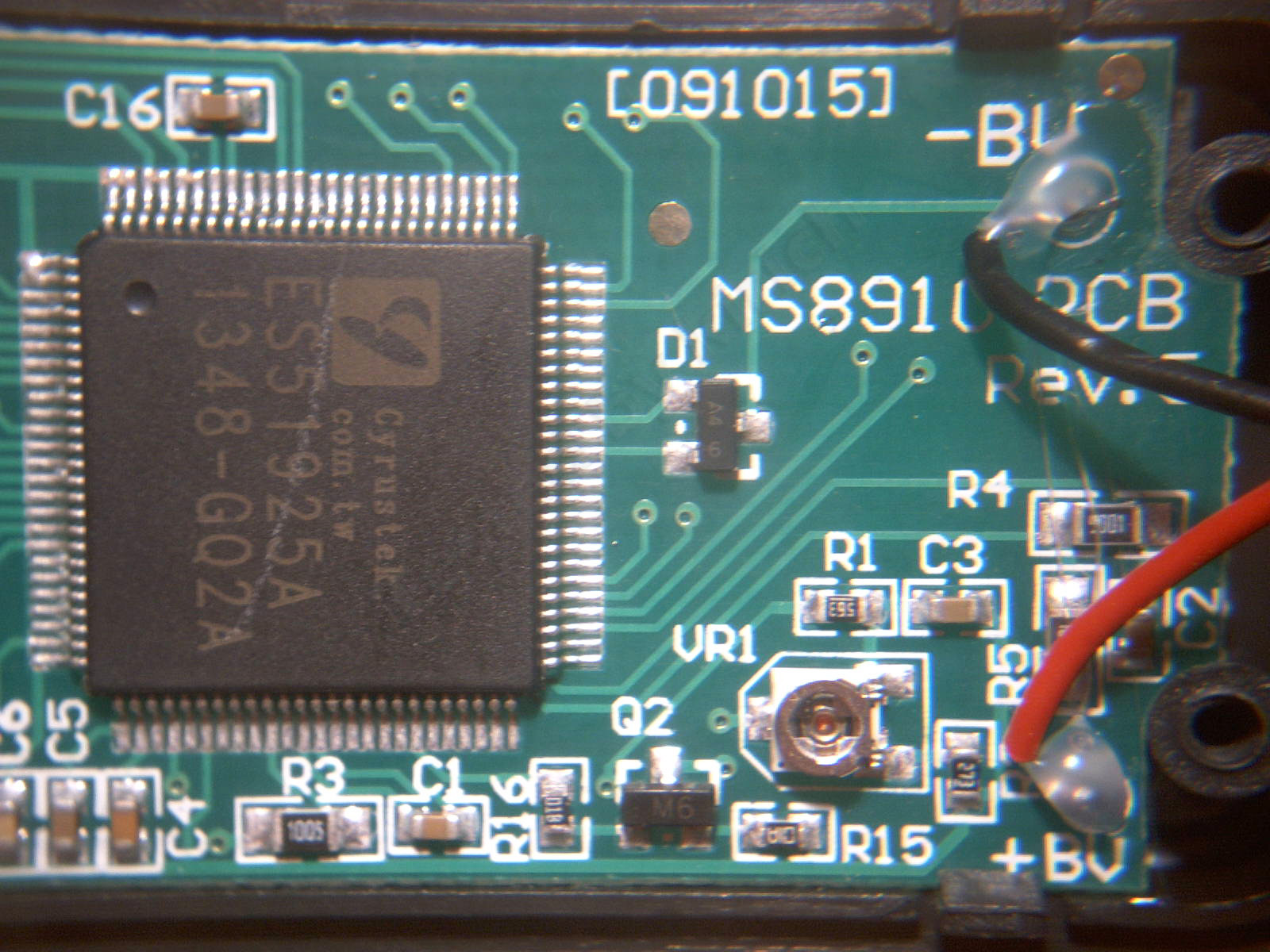

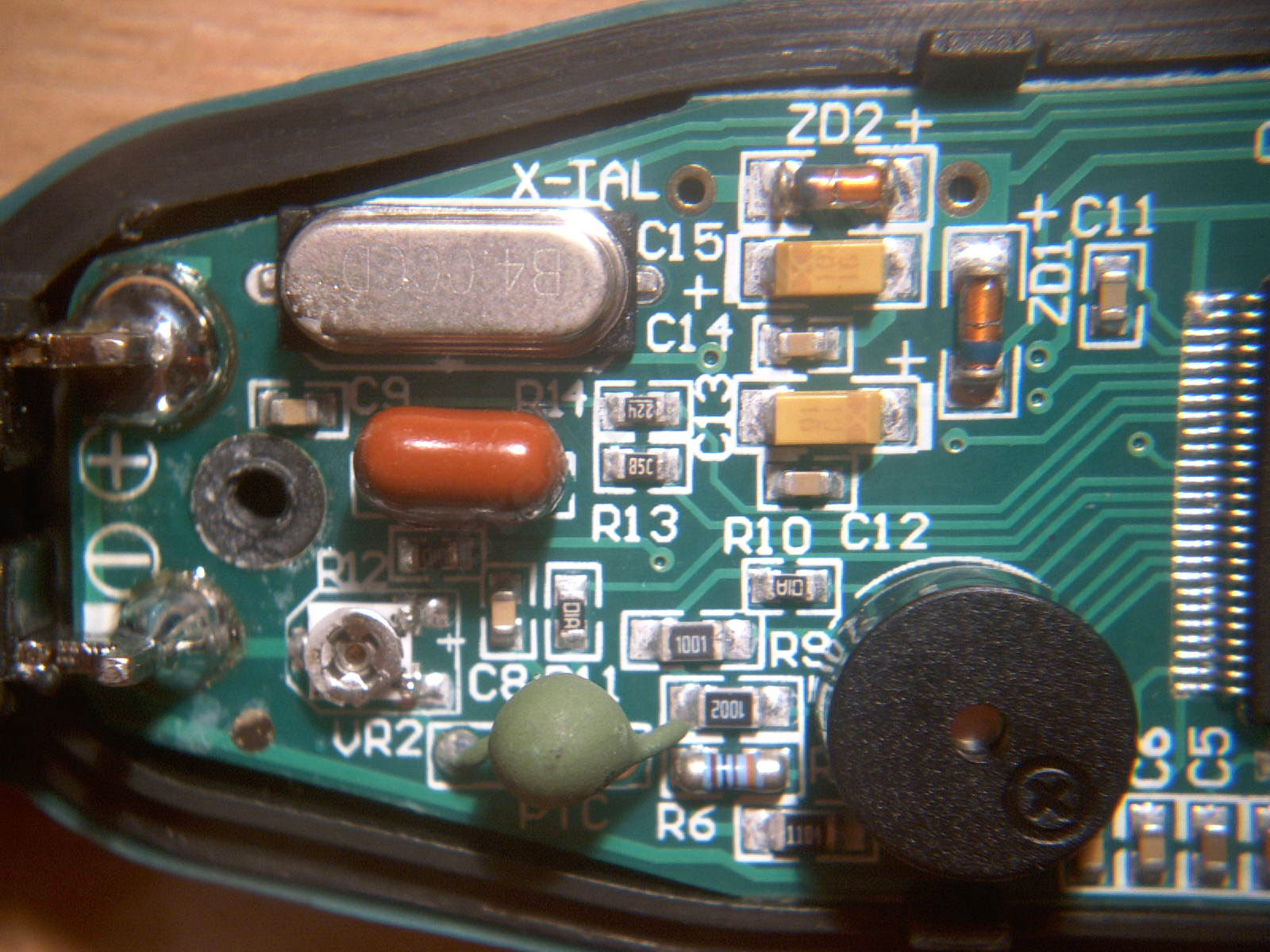

    На всякий случай сделал пару макро фото платы, вдруг кому нибудь пригодится.
    Кстати заметил, что по питанию есть защитный диод (если я правильно понял его назначение), но не уверен, вообще перепутать полярность такой батарейки очень сложно, для этого надо еще постараться…
    Нажмите на изображение для увеличения.   Название:	9100dd.jpg  Просмотров:	1  Размер:	437.1 Кб  ID:	4105
    Нажмите на изображение для увеличения.   Название:	dc288f.jpg  Просмотров:	1  Размер:	429.7 Кб  ID:	4106

    Сзади особо ничего интересного нет, разъем индикатора, название модели прибора, ревизия платы.
    Нажмите на изображение для увеличения.   Название:	3c2d5e.jpg  Просмотров:	1  Размер:	646.8 Кб  ID:	4107




    Собираем все обратно в кучку, ставим батарейку. Батарейка не имеет фиксатора и просто прижимается крышкой, но держится все крепко.
    Нажмите на изображение для увеличения.   Название:	5131fa.jpg  Просмотров:	1  Размер:	463.5 Кб  ID:	4108

    Прибор имеет пять режимов работы. Что бы сделать обзор более компактным я спрятал описание данных режимов под спойлер.
    Режимы работы мультиметра
    Первый, основной, режим. При включении прибор начинает работать именно с него.
    Включение прибора производится нажатием и удерживанием кнопки FUNC более 1 секунды.
    Кнопка Hold отвечает за функцию удержания показаний на экране, удобно для фотографий
    Правда непонятно, как можно пользоваться этой кнопкой одной рукой, при этом измеряя деталь. У меня не получилось, так что в этом он ничем не лучше проводного собрата

    Так называемый «умный» режим.
    В этом режиме прибор сам выбирает, что измеряем. Если закоротить щупы, включится пищалка, если подключить диод, то переключится на режим измерения переходов полупроводников, так же и измерение сопротивлений и ёмкостей.
    Удобно, но с некоторыми оговорками, о них в разделе тестирования прибора.
    Нажмите на изображение для увеличения.   Название:	55bdca.jpg  Просмотров:	1  Размер:	545.9 Кб  ID:	4109

    Первое нажатие на кнопку переводит прибор в режим измерения сопротивлений с автоматическим выбором предела измерения. Переключение пределов довольно шустрое, дискомфорта не вызывает, хотя я не очень люблю приборы с автоматикой.
    Нажмите на изображение для увеличения.   Название:	e5328f.jpg  Просмотров:	1  Размер:	534.4 Кб  ID:	4110

    «Пищалка» или режим прозвонки цепей на КЗ, пищит относительно негромко (мой старый Мастеч пищит громче, но когда работаешь ночью, то раздражает), но так прибор находится в руке, то вполне слышно.
    Нажмите на изображение для увеличения.   Название:	69011b.jpg  Просмотров:	1  Размер:	570.6 Кб  ID:	4111

    Режим проверки диодов и переходов транзисторов. Режим как режим, сказать про него особо и нечего, работает. Хотя в разделе тестирования и про него будет дополнено.
    Нажмите на изображение для увеличения.   Название:	c40d7c.jpg  Просмотров:	1  Размер:	560.9 Кб  ID:	4112

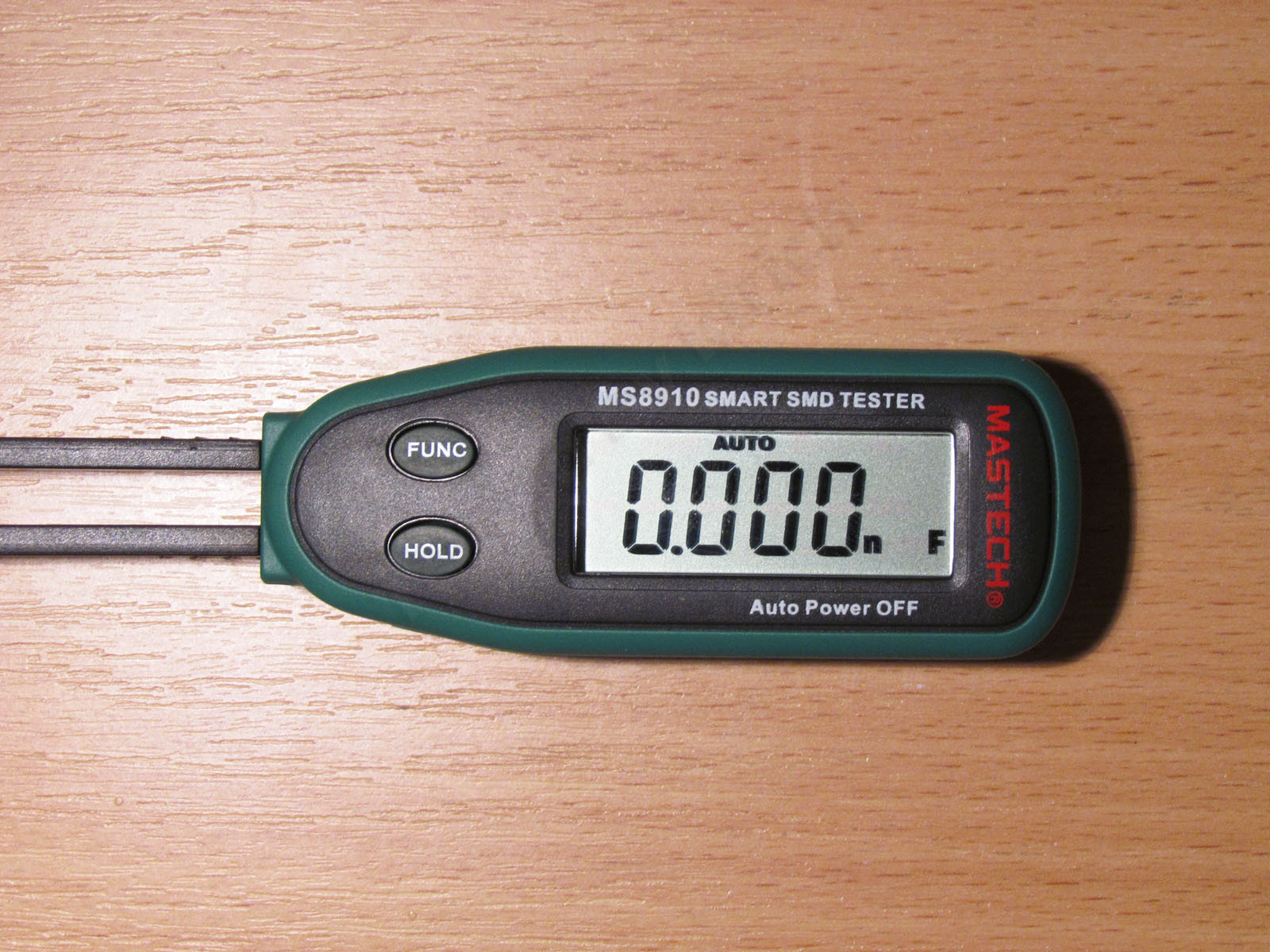

    Режим измерения ёмкости, немного удивило, что он расположен в таком порядке, а не после режима измерения сопротивлений, видимо режимы размещали в порядке частоты использования. Согласен, конденсаторы проверять приходится реже.
    Нажмите на изображение для увеличения.   Название:	0e11d3.jpg  Просмотров:	1  Размер:	483.3 Кб  ID:	4113




    Ну без тестирования и обзор не обзор. Сначала была мысль выпросить калибратор для проверки мультиметра, потом решил, что класс прибора не тот, что бы так все усложнять.
    Потому проверять буду теми же компонентами, которыми проверял мультиметр из одного моего обзора. Так и мне проще и сравнить есть с чем.

    Тестирование мультиметра
    Итак представляю участников тестирования.

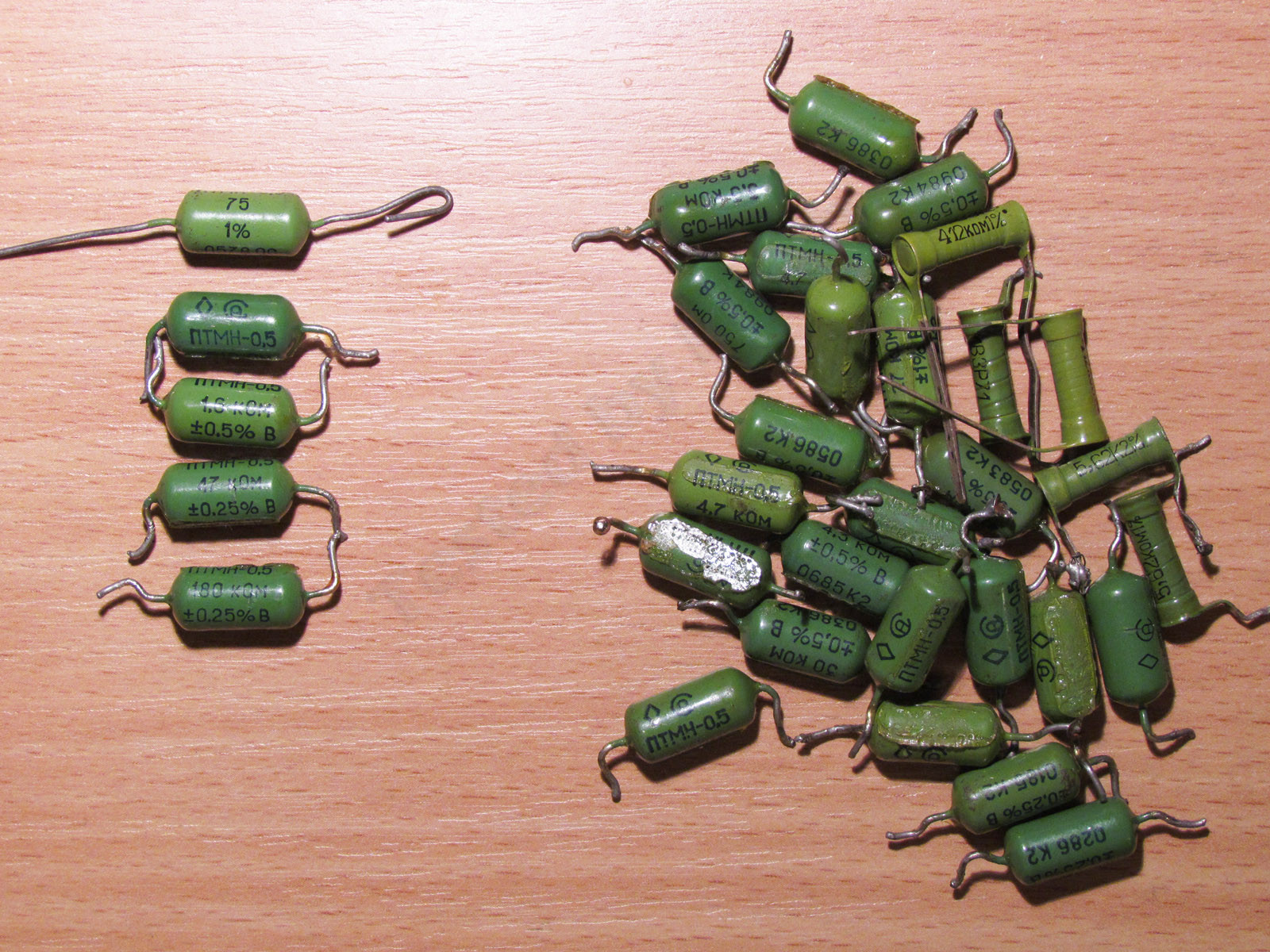

    Резисторы ПТМН 0.5, заявленная точность 0.25, 0.5 и один на1.0% Все резисторы произведены еще при СССР и имеют военную приемку, не доверять им у меня причин пока нет, хотя конечно это не магазин прецизионных сопротивлений
    Т.е. все компоненты не хуже заявленной точности обозреваемого прибора.
    Нажмите на изображение для увеличения.   Название:	f70f9d.jpg  Просмотров:	1  Размер:	698.1 Кб  ID:	4114

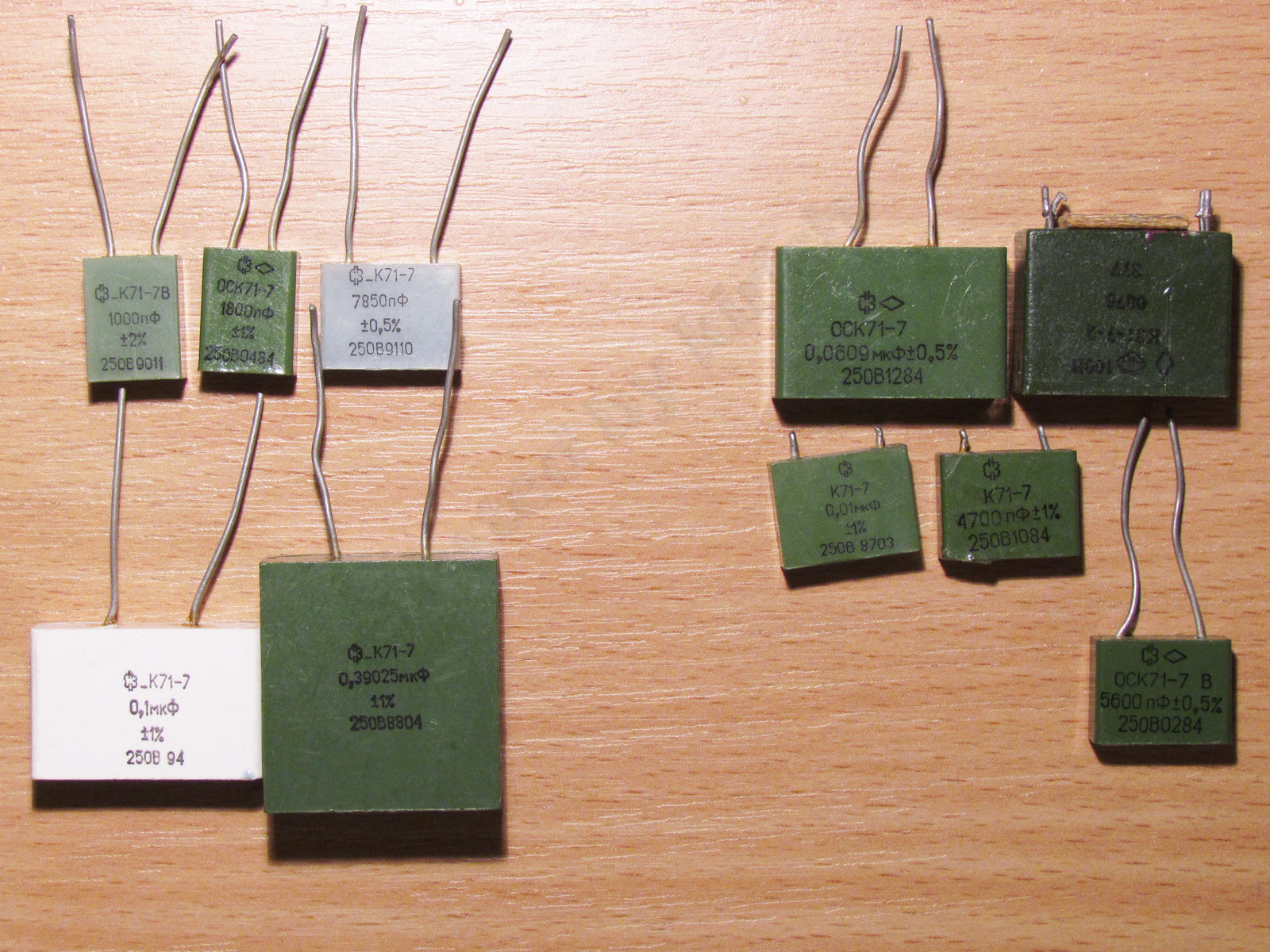

    Конденсаторы неполярные, заявленная точность 0.5, 1.0 и один на 2%.
    Здесь так же точность конденсаторов не хуже заявленной точности прибора.
    Нажмите на изображение для увеличения.   Название:	1a5c8f.jpg  Просмотров:	1  Размер:	661.8 Кб  ID:	4115

    Диоды, ну диоды как диоды, как и в прошлом обзоре, 1N4937 и MBR3060, правда там был еще КД203, но его я не смог дома найти.
    Нажмите на изображение для увеличения.   Название:	584a25.jpg  Просмотров:	1  Размер:	513.1 Кб  ID:	4116

    Фотографии всех этапов проверки я не делал, просто записал все и выложу в виде таблички, заодно сравню со вторым мультиметром.
    Резисторы. MS8910 VC921
    75 Ом 75.8 Ом 75.3 Ом
    510 Ом 508 Ом 508 Ом
    1.6 КОм 1.598 КОм 1.598 КОм
    47 КОм 47 КОм 46.9 КОм
    180КОм 180.4 КОм 180.2 КОм

    Конденсатор MS8910 VC921
    1000 пФ 1000 пФ 1005 пФ
    1800 пФ 1786 пФ 1777 пФ
    7850 пФ 7.78 нФ 7.72 нФ
    0.1 мкФ 100.4 нФ 99.6 нФ
    0.39025 мкФ 0.392 мкФ 0.3908 мкФ

    Диоды MS8910 VC921
    1N4937 0.473 В 0.451 В
    MBR3060 0.204 В 0.183 В

    По результатам измерений видно, что точность не уступает VC921 при измерении сопротивления, а на емкостях до 100 нФ даже превосходит, измерения диодов особо ничего не говорят, так как приборы разные, соответственно и ток, при котором происходит проверка перехода, так же разный.




    В процессе тестирования и пробы разных резисторов была замечена разница в процессе работы мультиметра.
    Небольшие нюансы при измерении сопротивления в разных режимах

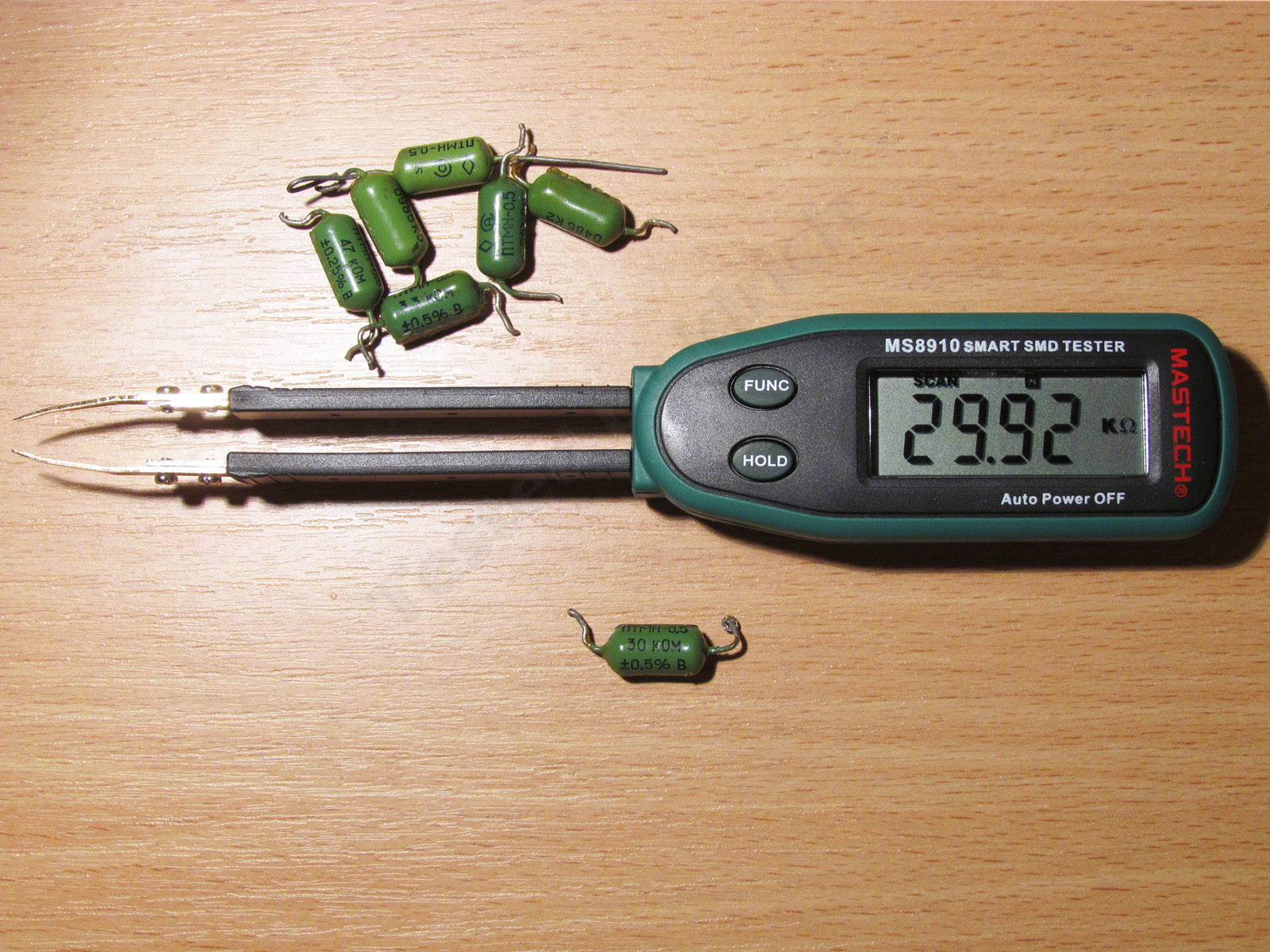

    При проверке резистора с сопротивлением 30 КОм (сопротивление на грани переключения диапазонов), я заметил, что если проверять данный резистор в «умном» режиме, то будет так.
    Нажмите на изображение для увеличения.   Название:	e3e5f1.jpg  Просмотров:	1  Размер:	616.7 Кб  ID:	4117

    А если проверить тот же резистор, но в авторежиме, то будет так —
    Нажмите на изображение для увеличения.   Название:	ba051d.jpg  Просмотров:	1  Размер:	632.5 Кб  ID:	4118

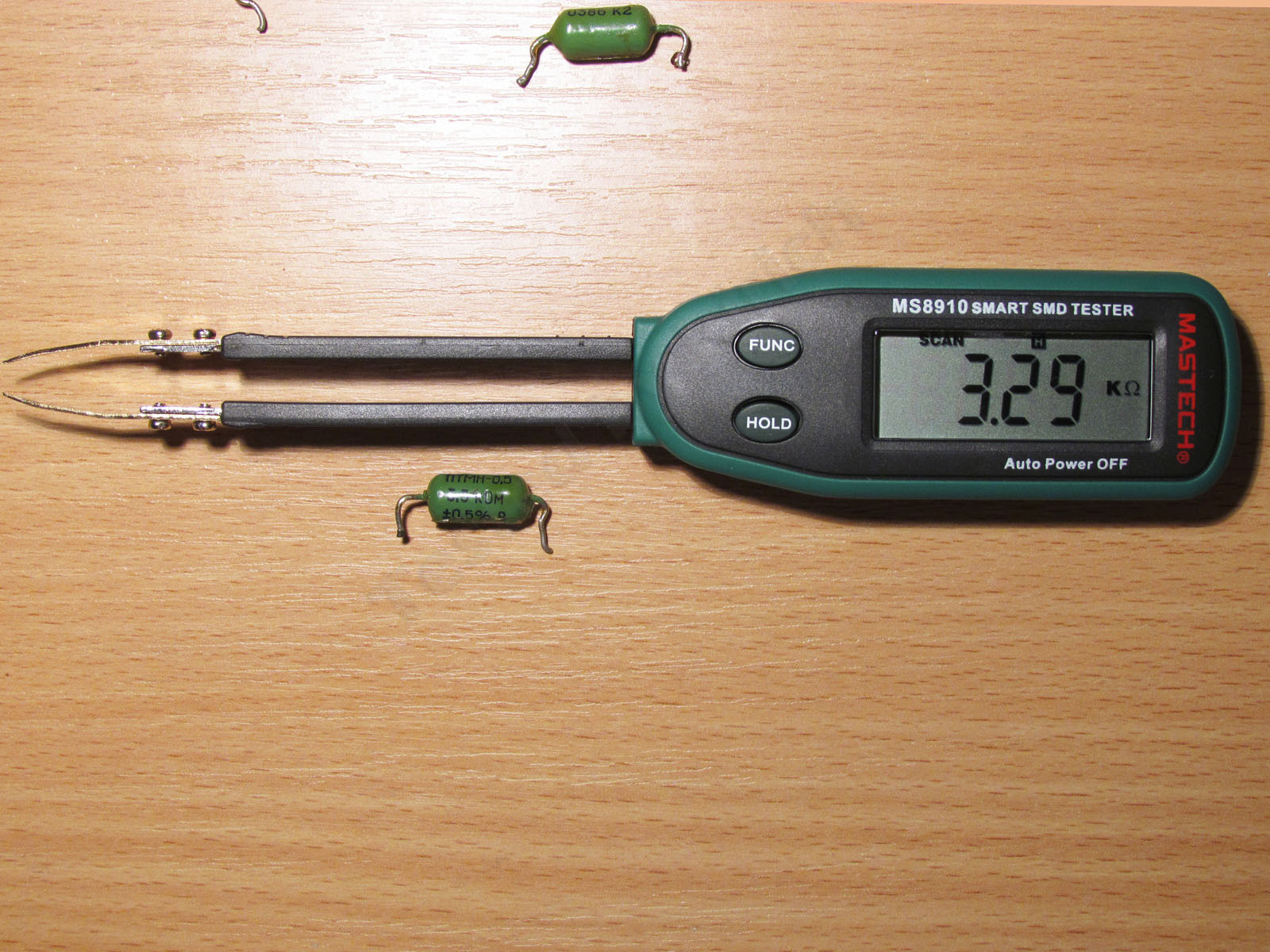

    При этом проверка резистора с номиналом 3.3 КОм работает одинаково в обоих диапазонах.
    Ну это в принципе и понятно.
    Нажмите на изображение для увеличения.   Название:	d7b355.jpg  Просмотров:	1  Размер:	502.5 Кб  ID:	4119

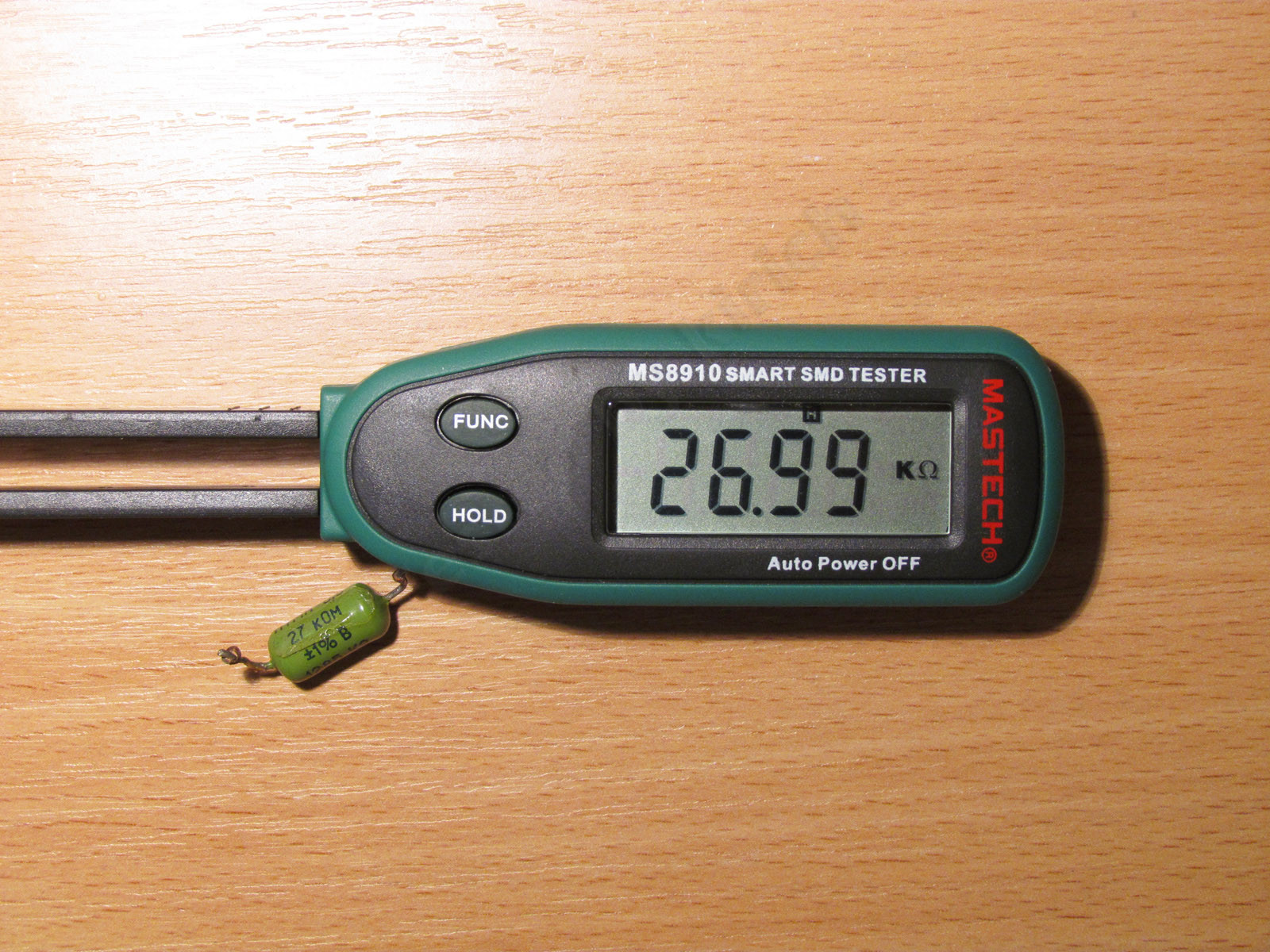

    Резистор 27 КОм так же измеряется одинаково в обоих диапазонах.
    Нажмите на изображение для увеличения.   Название:	44695a.jpg  Просмотров:	1  Размер:	623.8 Кб  ID:	4120




    Процесс проверки, измерение емкости конденсатора на 1000 пФ.
    Вообще у меня есть точные SMD компоненты, но в основном резисторы, я не думаю, что для читателей имеет значение какие элементы проверять, потому проверял выводные.
    Нажмите на изображение для увеличения.   Название:	bf2dd9.jpg  Просмотров:	1  Размер:	557.0 Кб  ID:	4121

    Так же есть небольшие отличия при измерении конденсаторов в обычном и «умном» режиме.
    Измерение конденсаторов
    В процессе тестов было так же замечено (ну кто же читает инструкцию), что измерение ёмкости так же отличается.

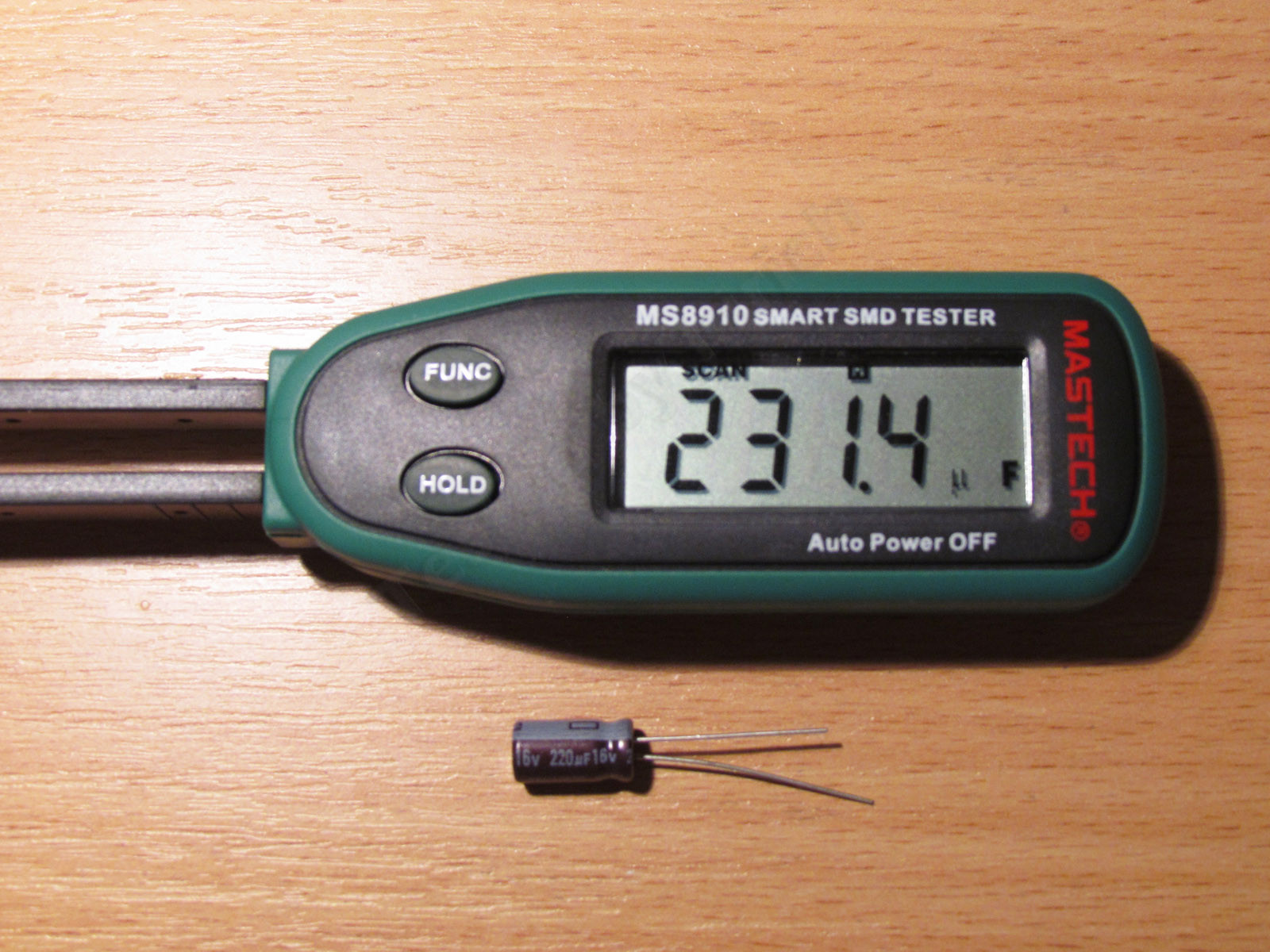

    В «умном» режиме прибор измеряет емкости только до 300 мкФ
    Нажмите на изображение для увеличения.   Название:	e0c667.jpg  Просмотров:	1  Размер:	436.6 Кб  ID:	4122

    Если попытаться в этом режиме измерить емкость более 300 мкФ, то получим знак перегрузки прибора.
    Нажмите на изображение для увеличения.   Название:	9f9724.jpg  Просмотров:	1  Размер:	572.1 Кб  ID:	4123

    При переключении прибора в режим автовыбора измерения емкости, то без проблем можно измерять емкости в полном диапазоне. Пускай вас не смущает то, что конденсатор на 680 мкФ, а на индикаторе 706 мкФ, для новых конденсаторов такое абсолютно нормально, емкость обычно завышена.
    Нажмите на изображение для увеличения.   Название:	08d95e.jpg  Просмотров:	1  Размер:	641.6 Кб  ID:	4124




    После всех стандартных испытаний я решил перейти к испытаниям немного нестандартным и редко встречающимся в обзорах мультиметров, но насколько я знаю, не менее необходимым.
    По крайней мере меня как то уже просили произвести подобные измерения.

    Расширенная часть проверки прибора
    А проверить я решил такое параметры как —

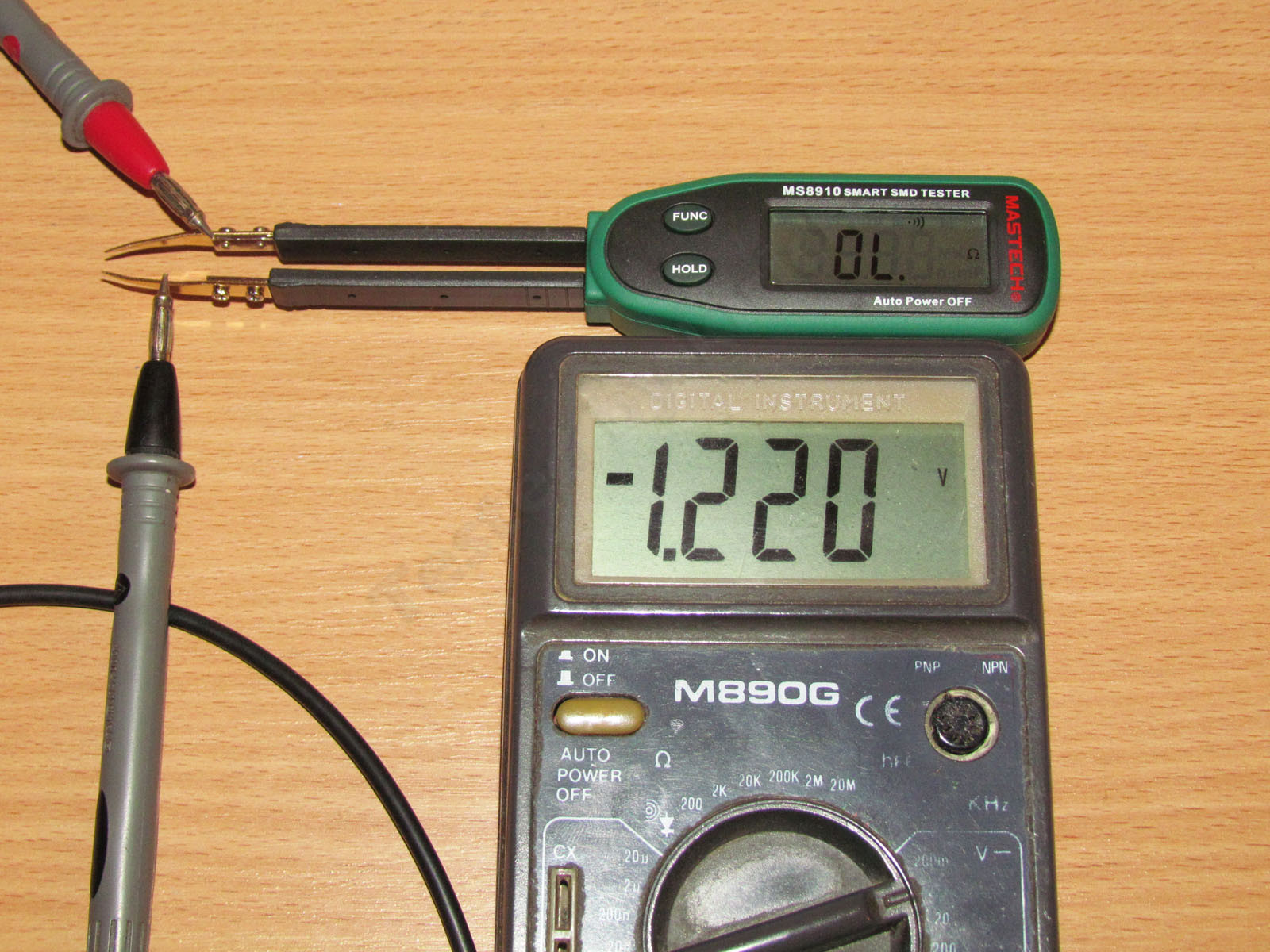

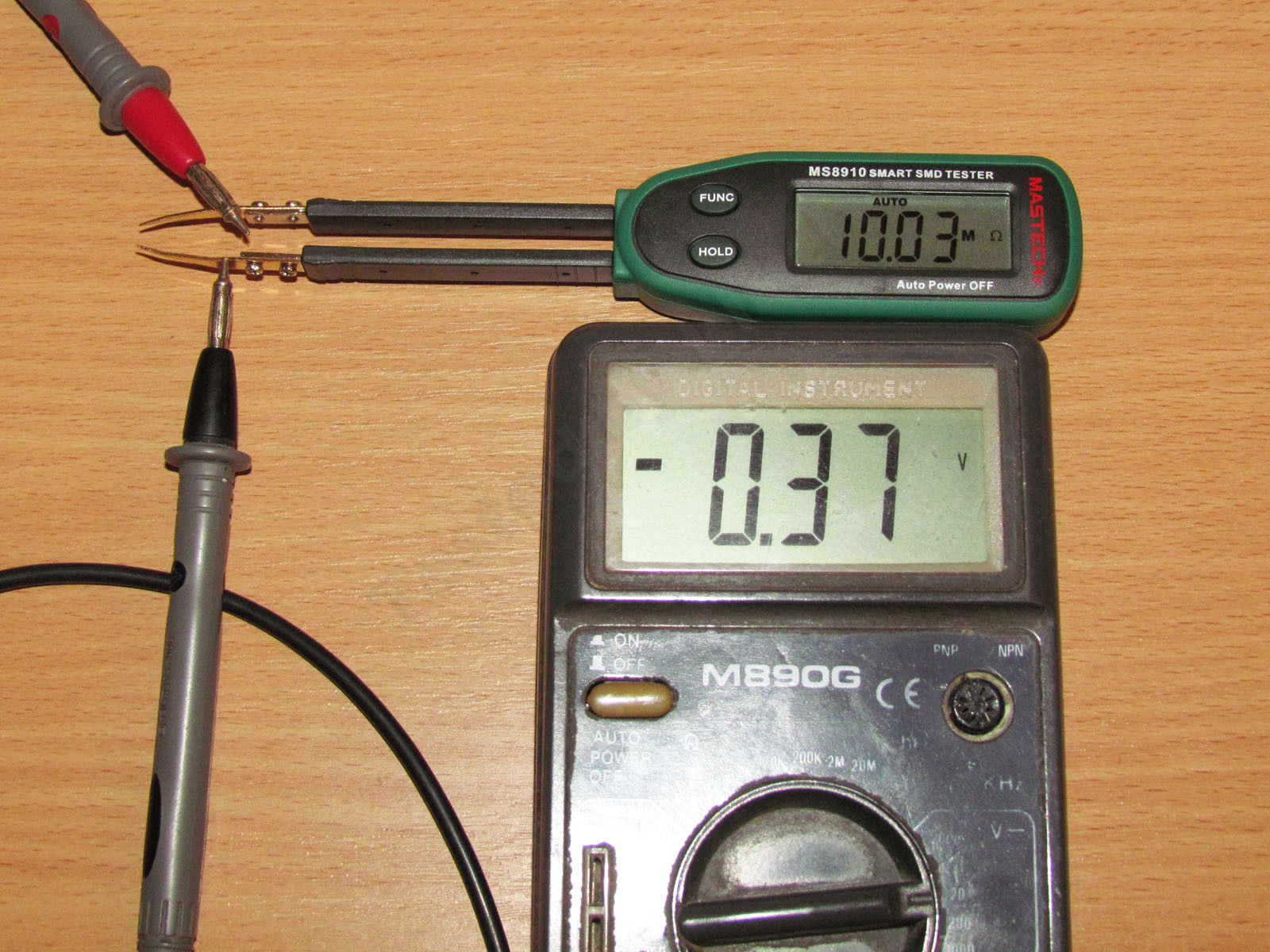

    Напряжение на клеммах прибора при измерении сопротивления, чем это напряжение меньше, тем меньшее влияние оказывают полупроводники, подключенные параллельно измеряемому сопротивлению (например при проверке резистора прямо в плате).
    Измерение производилось при помощи старичка M890G.
    Нажмите на изображение для увеличения.   Название:	a97d70.jpg  Просмотров:	1  Размер:	472.1 Кб  ID:	4125

    Напряжение на щупах в режиме прозвонки.
    Нажмите на изображение для увеличения.   Название:	04d563.jpg  Просмотров:	1  Размер:	466.2 Кб  ID:	4126

    Ток при этом 0.5 мА
    Нажмите на изображение для увеличения.   Название:	286d0d.jpg  Просмотров:	1  Размер:	475.8 Кб  ID:	4127

    Напряжение на щупах в режиме проверки переходов составляет 2.81 Вольта при заявленных 2.7, это хорошо, но думаю, что когда батарейка подсядет, то оно упадет.
    Нажмите на изображение для увеличения.   Название:	bd4b02.jpg  Просмотров:	1  Размер:	477.4 Кб  ID:	4128

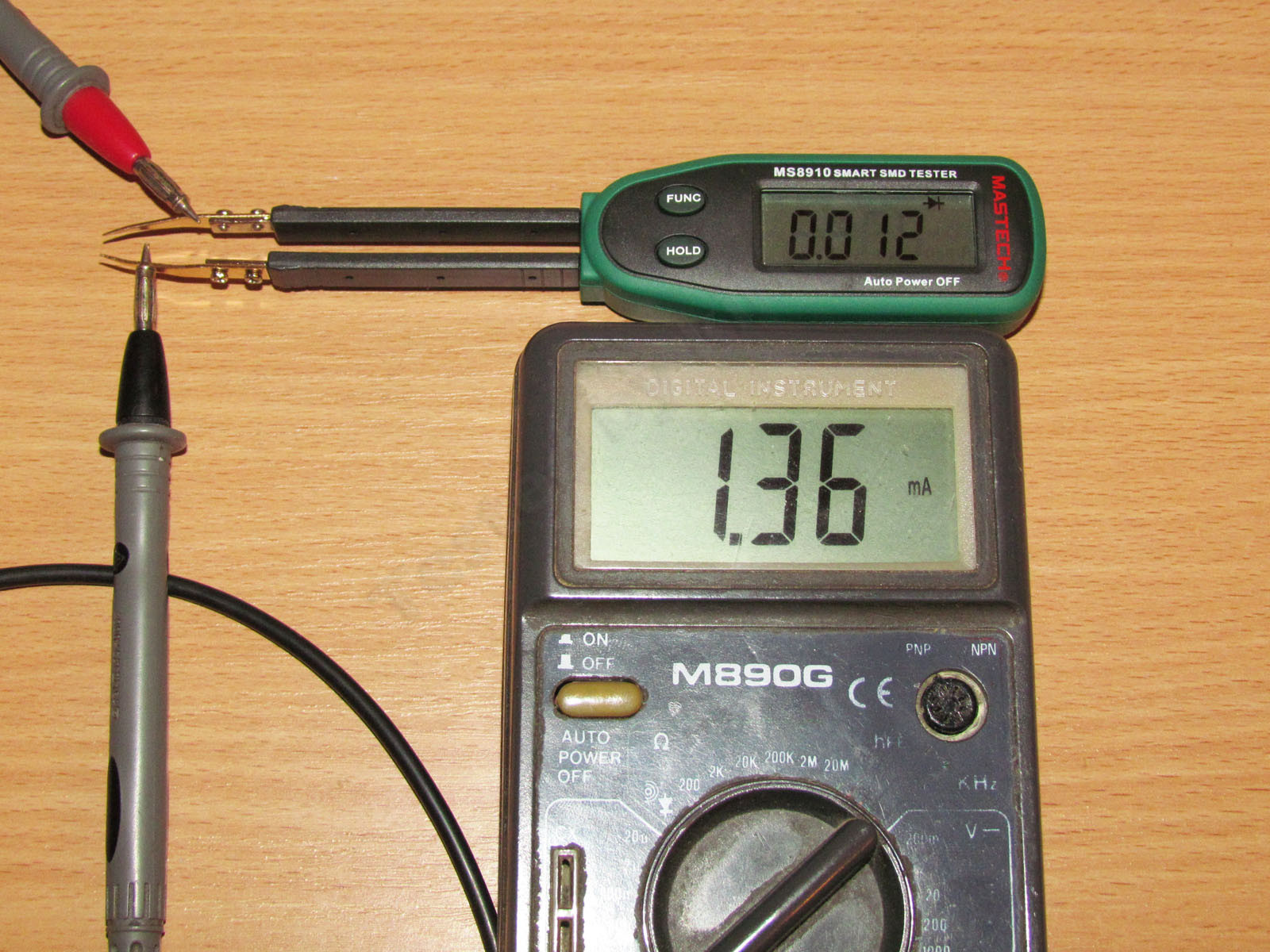

    Ток КЗ в режиме проверки переходов составляет 1.36 мА.
    Нажмите на изображение для увеличения.   Название:	cf7b63.jpg  Просмотров:	1  Размер:	475.5 Кб  ID:	4129

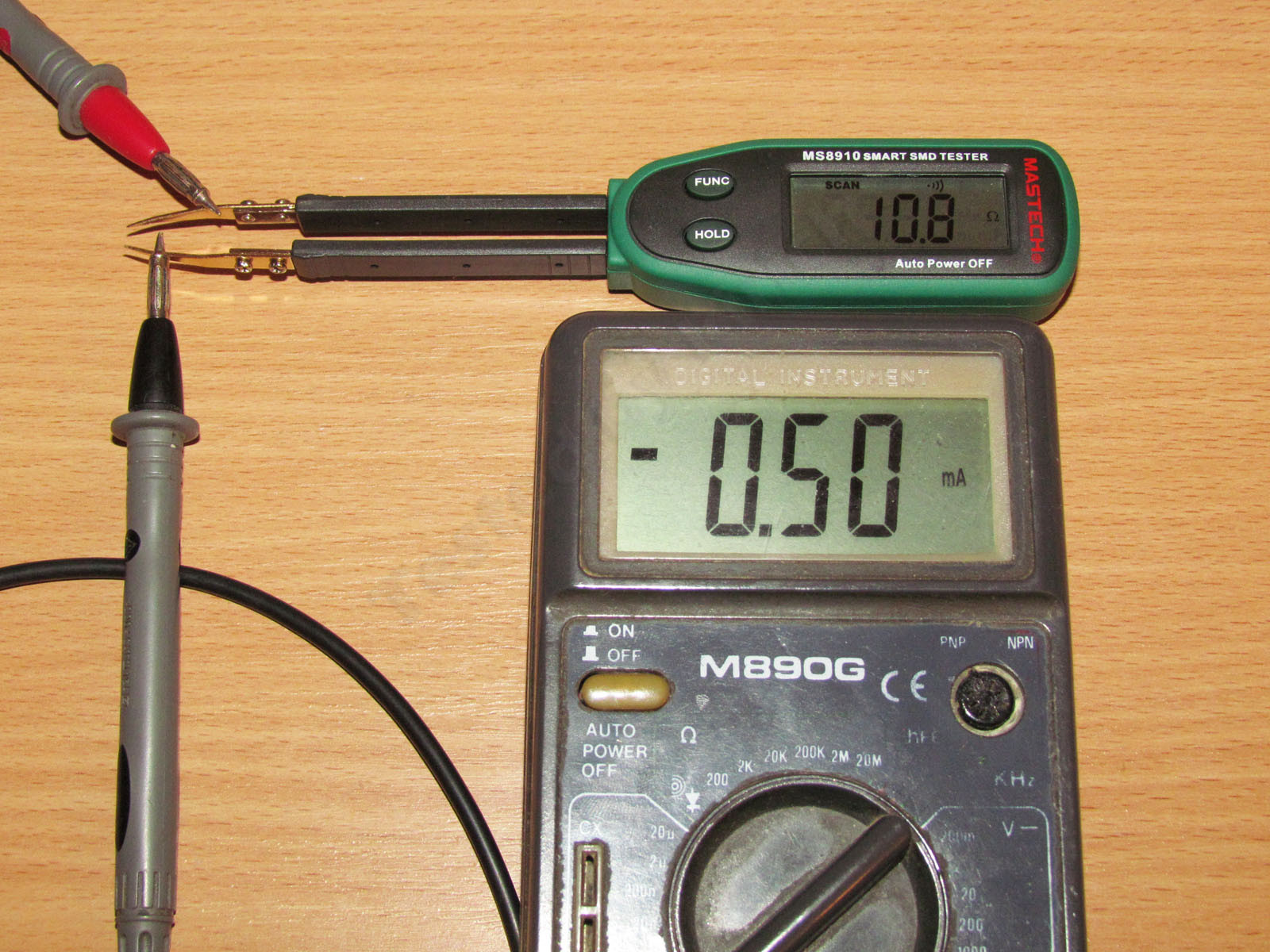

    А вот в «умном» режиме ток постоянно КЗ менялся, от 0.58 мА
    Нажмите на изображение для увеличения.   Название:	b78342.jpg  Просмотров:	1  Размер:	481.9 Кб  ID:	4130

    До 0.50мА, иногда опускаясь даже до 0.45 мА.
    Нажмите на изображение для увеличения.   Название:	a9ad87.jpg  Просмотров:	1  Размер:	478.3 Кб  ID:	4131

    Мне стало любопытно, я ради интереса подсоединил к щупам светодиод и он начал часто моргать, причем при обоих положениях щупов. Кстати, внимательные заметят, что при измерении напряжения на клеммах в разных режимах, отличается и полярность.

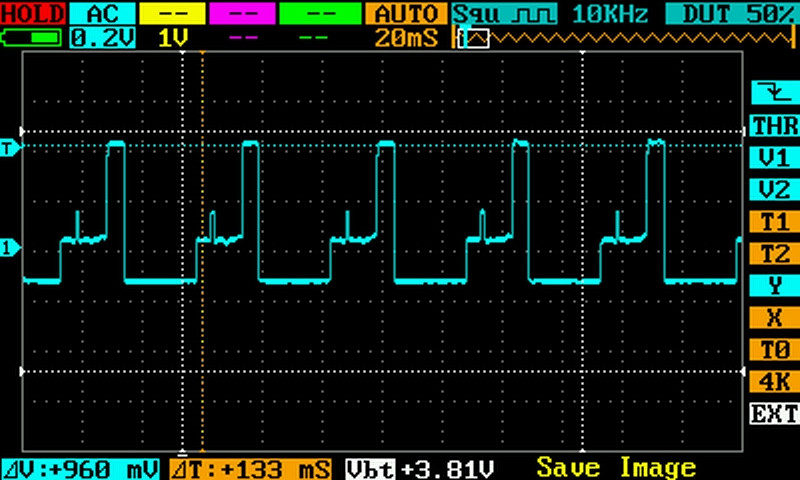

    В общем достал осциллограф и подключил к щупам.
    На скриншоте видна полочка посередине и колебания напряжения в обе полярности.
    Как я понимаю, это особенность работы системы автоопределения типа измеряемого компонента.
    Делитель щупа в положении 1:10
    Нажмите на изображение для увеличения.   Название:	5fa621.jpg  Просмотров:	1  Размер:	121.1 Кб  ID:	4132

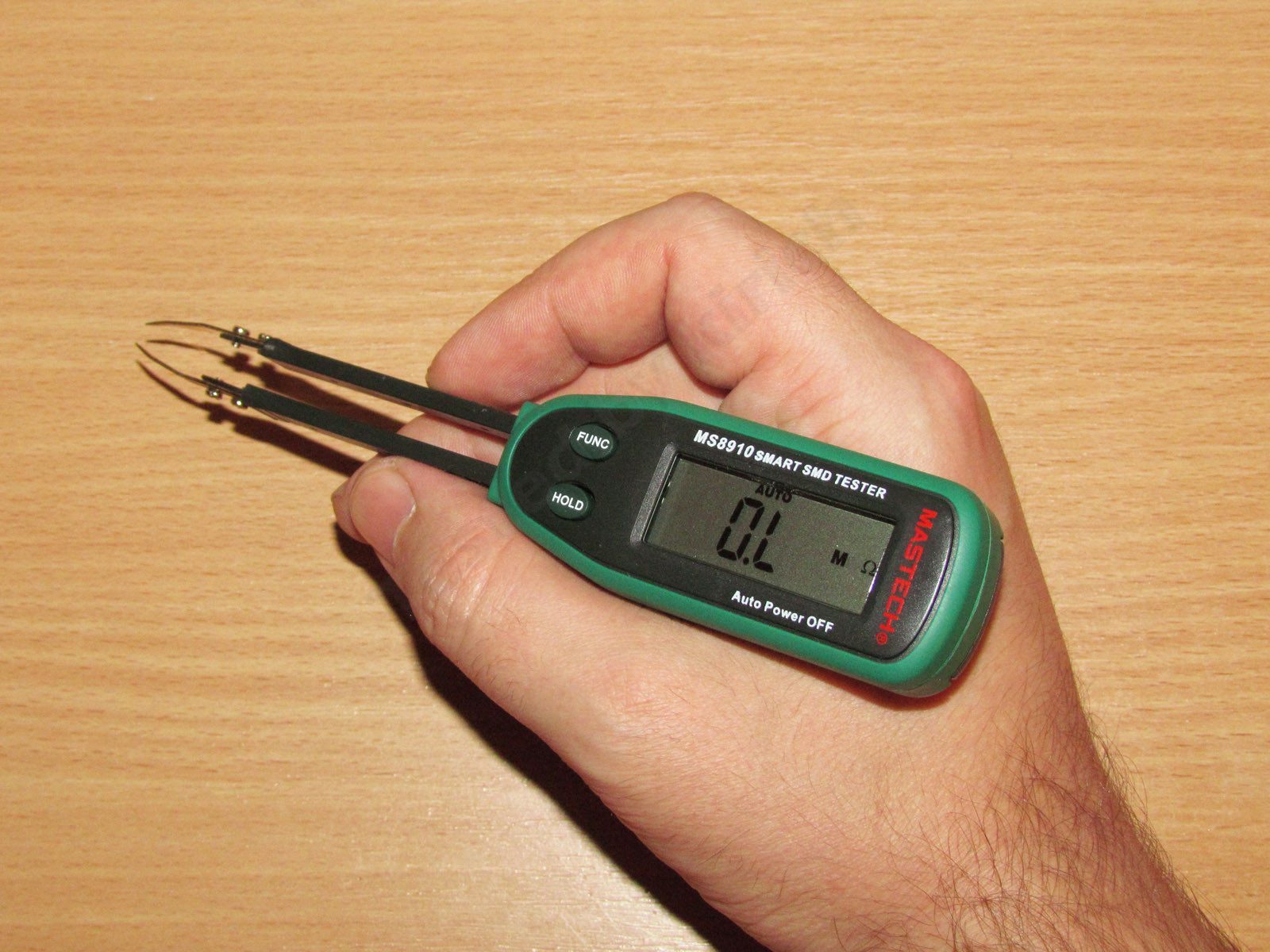

    А так данный мультиметр выглядит в руке. Держать весьма удобно, по крайней мере я дискомфорта не испытывал.
    Нажмите на изображение для увеличения.   Название:	ee9e87.jpg  Просмотров:	1  Размер:	428.3 Кб  ID:	4133

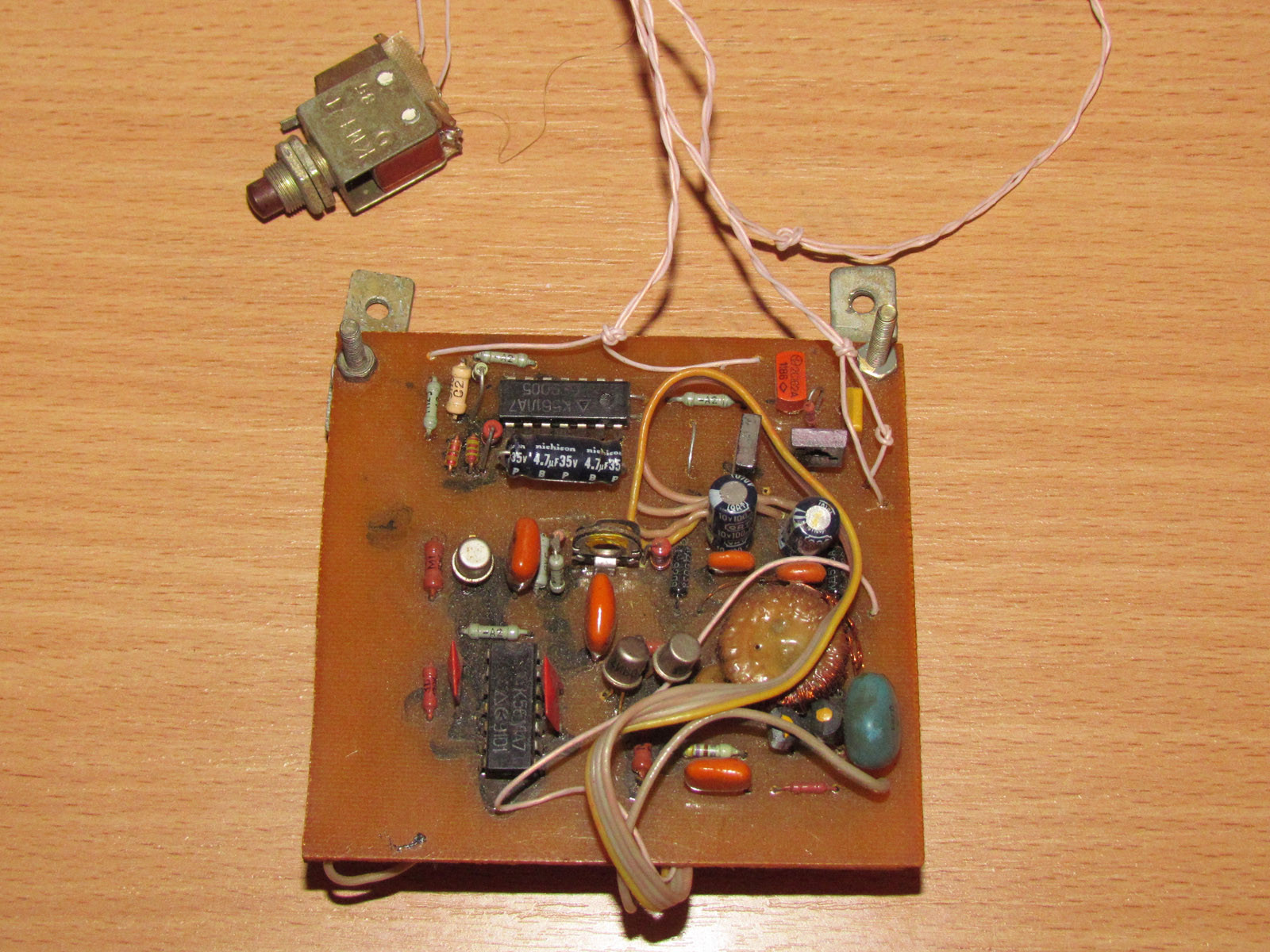

    Ну и напоследок решил потыкать в первую попавшуюся плату от какого то монитора.
    Резистор на 91 КОм (по идее не хуже 1% точности, маркировка 9102)
    Нажмите на изображение для увеличения.   Название:	e47acc.jpg  Просмотров:	1  Размер:	662.6 Кб  ID:	4134

    Какой то диод, подозреваю, что 4148.
    Нажмите на изображение для увеличения.   Название:	c6f5eb.jpg  Просмотров:	1  Размер:	619.8 Кб  ID:	4135

    Несколько керамических конденсаторов включенных параллельно.
    Нажмите на изображение для увеличения.   Название:	18b5ff.jpg  Просмотров:	1  Размер:	613.4 Кб  ID:	4136

    А вот при попытке закоротить щупы я был несколько удивлен, что мешало учесть сопротивление щупов? Ведь это не обычный прибор, где каждый может подключить любые щупы с разным сечением кабеля. Здесь то сопротивление щупов неизменно.
    При закорачивании щупов показывает 0.3 Ома, надо учитывать при измерении малых сопротивлений.
    Нажмите на изображение для увеличения.   Название:	76d3fd.jpg  Просмотров:	1  Размер:	512.6 Кб  ID:	4137

    Ну в общем на этом наверное все, если честно, то я не знаю, что еще проверить.
    Хотел взвесить, но решил этого не делать, да и батарейки в весах опять разрядились Поверим производителю на слово, не думаю, что разница в несколько грамм будет для кого то принципиальной при выборе.

    Да, совсем забыл, автоотключение работает, правда не 10 минут, а около 9.5, но не думаю, что это существенно. Перед выключением прибор три раза сигналит с интервалом около 10 секунд и отключается. Ручное выключение — удержание кнопки FUNC на пару секунд.

    Резюме.
    Плюсы.
    Довольно продуманная эргономика (за исключением кнопки HOLD)
    Приличная точность измерения, достаточная в большинстве применений.
    Довольно удобный пенал, хотя и с хлипкими петлями, что мешало сделать получше, непонятно.
    Большой диапазон измерений, наличие режима автоопределения компонента.
    Аккуратная упаковка, хорошо подойдет как подарок.

    Минусы.
    Неудобная кнопка HOLD, но тут я сам не знаю, как ее можно удобнее сделать.
    Питание он маленькой литиевой батарейки, не думаю, что будет работать очень долго, две ААА батарейки были бы лучше, но размер вырос бы существенно, либо поставили бы литиевый аккумулятор.
    Хлипкая конструкция петель пенала.
    Очень хотелось бы иметь возможность измерения индуктивностей, но наверное я слишком много хочу от такого прибора.

    Мое мнение. Вполне годный и нормальный прибор, как основной он конечно не подойдет, так как имеет небольшой выбор вариантов измерений, но как дополнительный к основному мультиметру, вполне отлично. Можно кинуть в верхний ящик стола и использовать для предварительной диагностики компонентов, либо для сортировки SMD. Хотя как пинцетом им пользоваться не очень удобно, концы очень острые и из-за этого они не сходятся в ноль, присутствует небольшой перекос, при измерениях это не мешает, но пользоваться как пинцетом неудобно.

    Данный мультиметр был бесплатно предоставлен, для тестирования и обзора, магазином eachbuyer.

    Дополнительные материалы, даташит на процессор и описание доработки для измерения напряжения.
    Когда уже заканчивал обзор, то вспомнил про одну интересную штучку, в общем — Вместо котика
    Очень давно, примерно 20 лет назад, когда у нас практиковали веерное отключение, я сделал себе дома автономное питание от автомобильного аккумулятора. Но напряжение надо было как то контролировать и я собрал себе небольшой цифровой вольтметр на известной КР572ПВ2.
    Прошли годы, все было давно разобрано, да переехали мы уже с той квартиры, но полез в ящик и нашел плату этого вольтметра.
    Нажмите на изображение для увеличения.   Название:	147446.jpg  Просмотров:	1  Размер:	545.7 Кб  ID:	4138

    С обратной стороны расположен преобразователь питания с высокой точностью поддержания напряжения и двухполярным выходом (ПВ2 требовала 2 питания, + и — 5 Вольт), схема взята откуда то из журнала Радио тех времен.
    Так же там стоит логика управления индикацией, вернее включение по нажатию на кнопку и выключение через несколько секунд.
    Нажмите на изображение для увеличения.   Название:	cd7146.jpg  Просмотров:	1  Размер:	560.5 Кб  ID:	4139

    Но каково же было мое удивление, когда подав питание я увидел, что все работает. Это через 20 лет, из них 15 лет болтаний по ящикам на балконе.
    Индикатор светит неярко, но не потому что плохой, наоборот, хороший индикатор, даже с позолоченными выводами, но у него большое прямое падение, соответственно ПВ2 при 5 Вольт питании его нормально не может засветить. Вроде там есть отдельное питание для индикации, но уже не помню как я тогда делал.
    Нажмите на изображение для увеличения.   Название:	ca76b5.jpg  Просмотров:	1  Размер:	427.6 Кб  ID:	4140





    Перейти в магазин
Обработка...
X
