Я почти уверен, что многие радиолюбители со стажем сразу узнали название статьи, которая вышла в далеком 88 году. Тогда электронные часы продавались в виде набора для самостоятельной сборки и стоили довольно больших денег, 16 рублей (а самое интересное было еще и то, что индикатор отдельно стоил даже дороже). Многие наверняка увлеклись сборкой таких часов, и их «допилингом», не обошло это увлечение и меня.
У меня у самого уже очень много лет работают часы из такого набора, только второй версии, в корпусе, за 25 рублей. Так же там и применены доработки.
Когда я решил заказать домой еще одни часы, то уже изначально знал, что я буду в них допиливать.
Но для начала по традиции расскажу о том, что мне пришло, без этого уж никак.
Итак, пришли часики в картонной коробочке, шли довольно быстро почтой Китая.
Фото упаковки
Сами часы представляют из себя брусочек белого цвета с фактурой «под дерево».
Смотрятся довольно неплохо, часы себе захотела дочка, и хотела именно в форме брусочка, а не кубика.
Не обошлось и без неаккуратностей, видно, что пленка приклеена не очень качественно, и на углу видно вообще плохую приклейку, но спереди этого особенно не видно, а с учетом того, что часы будут стоять на полке, то я просто забил на это дело.
Сзади под крышкой видно отсек для батареек и еще один отсек, для еще более мелкой батареечки, она подпитывает часы пока нет питания, без нее надо будет выставлять время после каждого отключения питания. Как же мне не хватало этого в старых часах на КР145ИК1901.
В комплекте дали инструкцию и кабель.
Выяснилось, что мне проще было с ними разобраться интуитивно, чем по инструкции.
Кабель имеет разъем USB для получения питания от чего то внешнего. Я использовал блок питания от зарядного электронной сигареты, все равно заряжаю от USB хаба.
Но скорее всего его заменю, почему — позже.
При первом включении часы сразу показали правильное время, только в другом часовом поясе.
Кроме того светят они довольно ярко.
Через некоторое время часы переходят на отображение температуры воздуха в комнате.
Этот режим включается ненадолго, но мне он был не нужен и я его отключил (один раз нажать кнопку SET).
Я не буду особо углубляться в описании часов, их функций, управления. Часы довольно известны и неоднократно обозревались.
Скажу лишь, что после получения и первого включения я выставил на них правильное время, после этого они месяц лежали в коробке, так как времени писать обзор у меня не было.
После того как я их опять включил, то время они показали вполне адекватное, убежали максимум секунд на 15-20, такую точность я считаю вполне приемлемой.
Аналогично и термометр, показывает температуру примерно на 1 градус выше, для бытового вполне достаточно.
Дальше мне захотелось их поковырять, как же без этого.
Вернее для этого я их и брал (мы же корову для молока и берем )
Открываются они очень просто, надо сзади поддеть пластмассовую часть, и равномерно ее поднимать, с трением, но выходят нормально.
Внутри я увидел пыль, термоклей, все в лучших традициях
Внутри находится плата собственно часов, похоже что здесь применен процессор от Майкрочип, но название стерто, потому это только предположение.
А вот некоторые места пайки удручают
Понятно, что это ширпотреб, но как так можно паять, непонятно.
на фото видно пайку контактов микрофона (часы умеют включать отображение времени от воздействия звука, хлопка, стука и т.п.).
С обратной стороны платы находится пищалка, три кнопки, батарейка (доступ к ней можно получить снаружи), разъем питания и кварцевый резонатор.
А вот дальше уже пошел допилинг
Первым делом я захотел сделать регулировку яркости, как сделано в моих предыдущих часах.
Решение я применил очень кривое (с точки зрения схемотехники), но вполне рабочее.
Правильнее было бы применить регулировку при помощи ШИМа, я даже попробовал сначала сделать это при помощи 555 таймера, но так как индикация динамическая, то на маленькой яркости происходило весьма заметное мерцание.
В общем нашел на на плате как подключен индикатор, просверлил металлизацию в отверстии, через которую поступали 5 Вольт для питания транзисторов, подающих + питания на выводы разрядов индикатора.

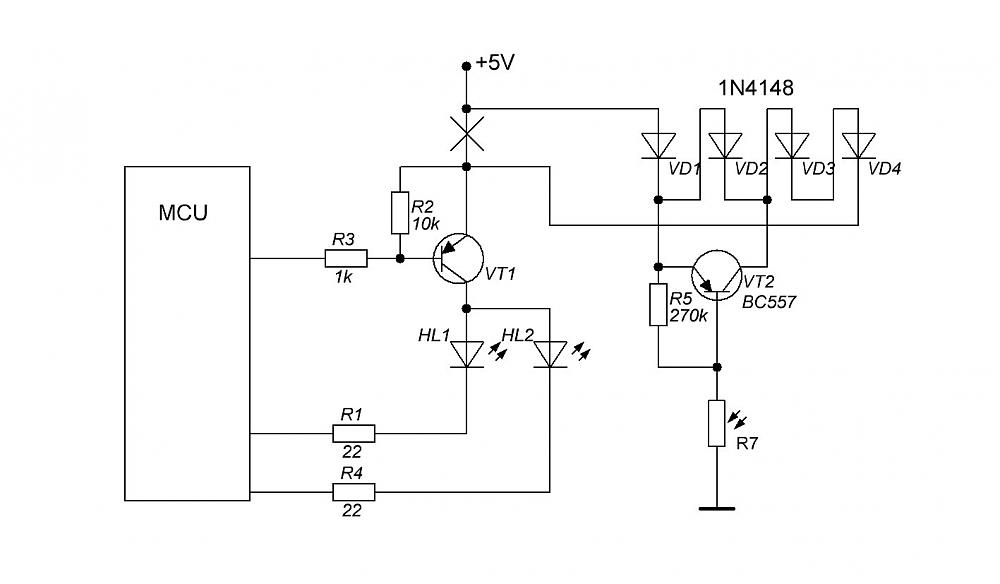

В общем сделал так —

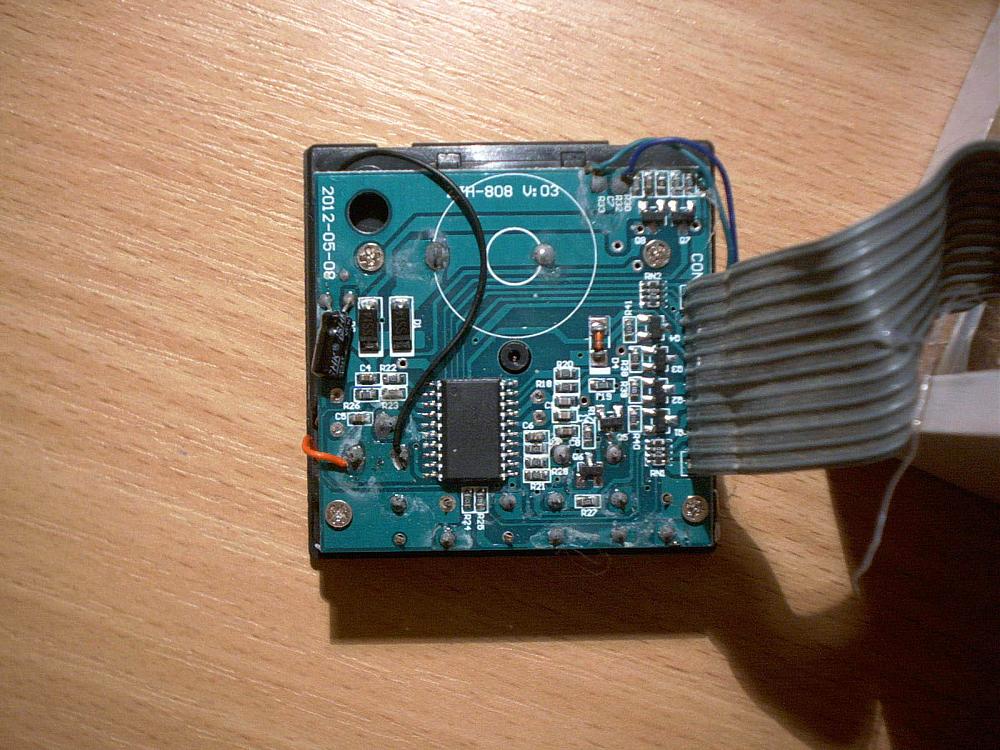

А так это выглядит на плате.
Часть, отвечающая за регулировку яркости, видна в верхнем углу платы.
С обратной стороны установил фоторезистор. Для него в корпусе просверлил отверстие диаметром 6мм.
После этого я решил добавить управление будильником.
Дело в том, что включать\выключать будильник в этих часах не очень удобно (хотя в наших для этого вообще приходилось выставлять несуществующее время, типа 25 часов).
Но кроме того, что я хотел включать\выключать, я захотел еще и сделать отображение этого на экране. Для этого я задействовал неиспользуемую точку, которая находится в левом верхнем углу.
Для этого я внес еще изменения в схему (вверху упрощенный оригинальный вариант, внизу измененный.
А вот как то получилось на плате, извиняюсь за не очень качественную пайку, делал все это уже после кучи экспериментов (ну не хотели они сразу работать так, как хотелось мне).
Особенность заключается в том, что программа часов написана так, что все активные сигналы на выходе 0.
Шлейф к индикатору у часов еще тот, потому после моих экспериментов экран выглядел так —
Ну это как бы меня не сильно расстроило.
И я плавно перешел к третьей части доработки часов.
Изначально часы сделаны так, что в выключенном состоянии индикатор не виде (ну или почти не виден).
Естественно захотелось сделать включение и выключение будильника так, что бы не нарушать данную идею.
Для этого я решил применить микросхему сенсора с режимом триггера, т.е. вкл\выкл.
Я применял и раньше эти микросхемы, только версии QT100, они дают команду только при прикосновении, здесь стоит QT102, она умеет включать и при повторном прикосновении выключать выход.
При этом микросхема имеет кучу настраиваемых параметров, какой уровень будет активным, автовыключение, задержка включения. При этом имея мизерное потребление.
Ну в общем набросал схему из даташита, расширенные режимы мне особо были не нужны, потому я их не применял.

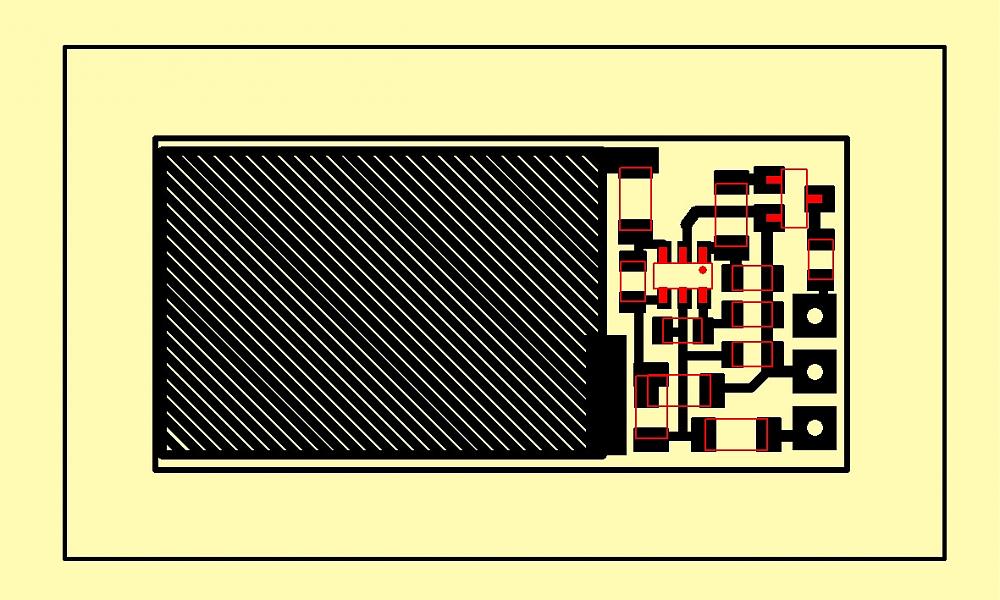

По схеме соответственно была страссирована платка. На ней оставлены места для установки дополнительных компонентов.
Кстати с площадью сенсора я немного перестарался, датчик реагирует даже в 10-12мм до корпуса часов.
Перевел чертеж на кусочек стеклотекстолита, кинул плату в раствор хлорного железа и сел восстанавливать шлейф к индикатору.
Пока восстанавливал шлейф, вытравилась платка, обрезал, залудил дорожки, подобрал детальки.
Все было дома кроме микросхемы, ее пришлось купить в магазине.
Спаял платку, подключил к часам, на фото видно подключение.
Красный — питание, черный — общий, желтый — выход.

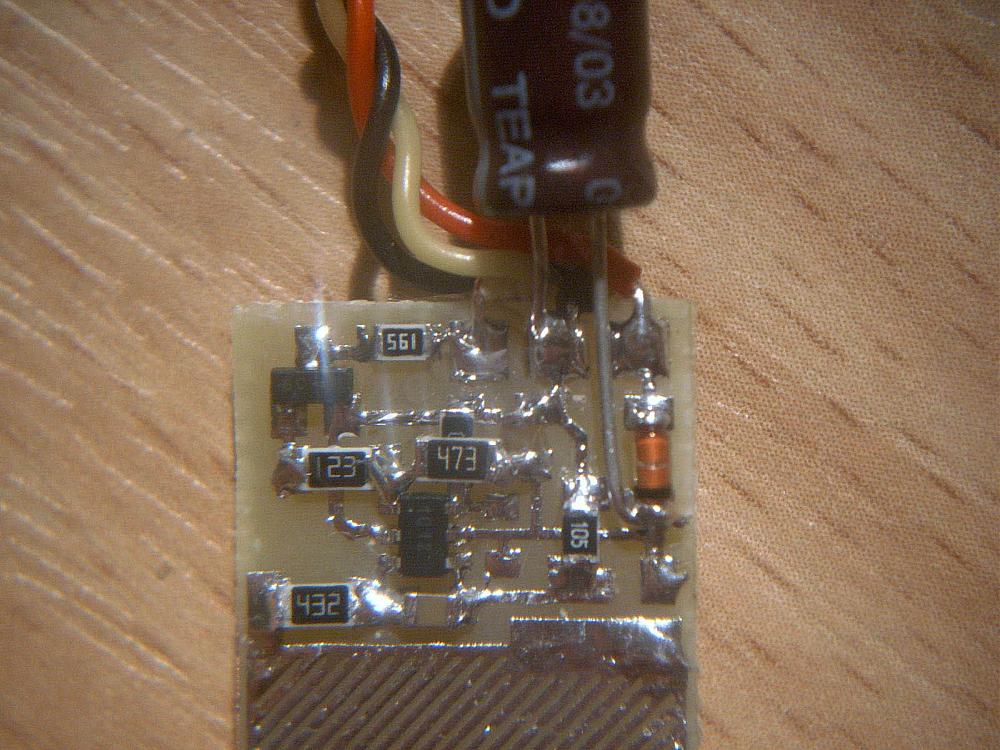

Платка немного поближе, что бы было понятно, что получилось.
А это её подключение, и заодно узел регулировки яркости дисплея.
Платку приклеил внутри корпуса.
Правда после приклеивания я ее отодрал и укоротил и приклеил заново, была нестабильность работы. Думал что проблема в помехах от динамической индикации, ошибался, проблема была в блоке питания, после подключения к нормальному блоку питания все стало работать просто отлично, срабатывание четкое. Наверное некоторые знают о похожей проблеме тачпада планшетов при использовании плохих зарядных устройств.
Ну и как всегда, ссылка на дополнительные материалы.

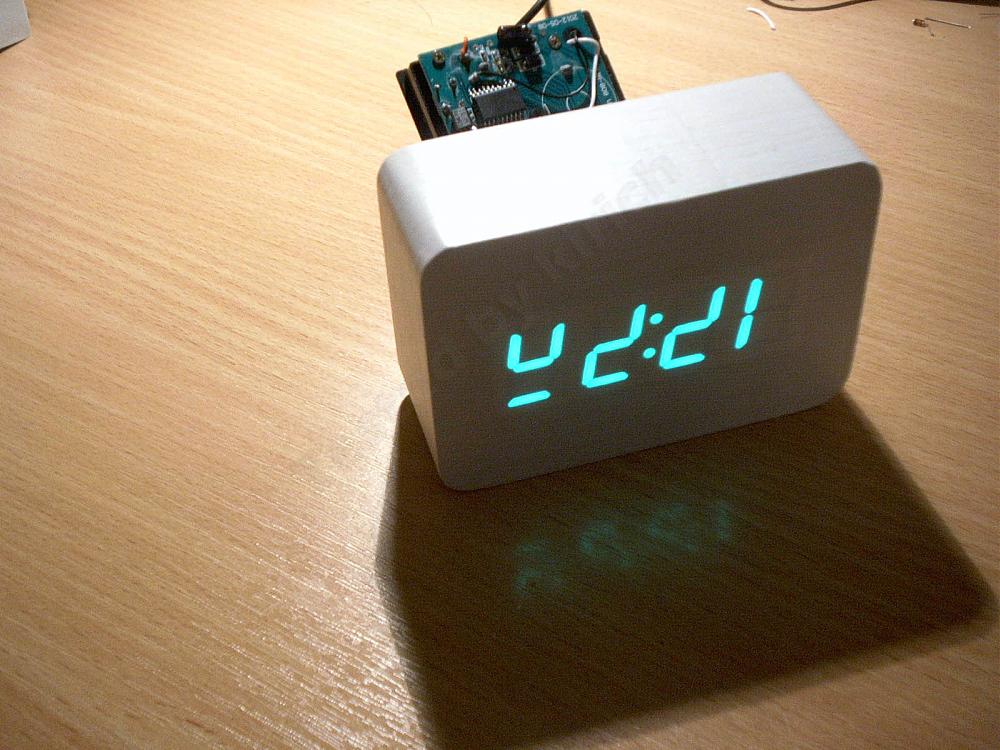

И вот, что у меня получилось в итоге.
Будильник выключен —
Будильник включен.
Итак резюме.
Плюсы.
Часы полностью выполняют свои функции, т.е. довольно точно отсчитывают время, звонят и показывают температуру.
Часы вполне поддаются доработкам.
На вид смотрятся вполне неплохо.
Минусы.
Не очень качественно приклеена декоративная пленка.
Очень плохая пайка некоторых контактов на плате, но на работоспособность это никак не повлияло.
Мне не понравилась большая яркость индикатора, но это на любителя, они вполне могут работать как ночник.
Иногда помаргивает индикатор, это малозаметно, но я вижу, не знаю как объяснить.
Мое мнение, часы вполне нормальные если не присматриваться к огрехам приклеивания пленки, в остальном замечаний нет.
Надеюсь, что обзор был интересным и полезным.
Вроде ничего не напутал, если вдруг заметите, пишите, исправлю.
