ZXLD1322 – повышающе-понижающий DC/DC-преобразователь от Zetex с выходным током до 700 мА. Диапазон входного напряжения от 2,5 В до 15 В. В зависимости от входного напряжения и внешних компонентов микросхема может обеспечивать выходную мощность до 12Вт. Схема управления с обратной связью обеспечивает стабильный выходной ток при питании от батареи на протяжении всего жизненного цикла батареи. Ток через светодиод может настраиваться от 10% до 100% от номинального при использовании управления постоянным напряжением и от 1% при использовании ШИМ-регулирования.

Отличительные особенности:

• диапазон входного напряжения: 2,5 В...15 В;
• выходной ток: до 700 мА;
• КПД: 80%;
• ток потребления в режиме standby: 12 мкА;
• «мягкий старт»;
• температурный диапазон: -40°C...+125°С;
• тип корпуса: DFN-14.

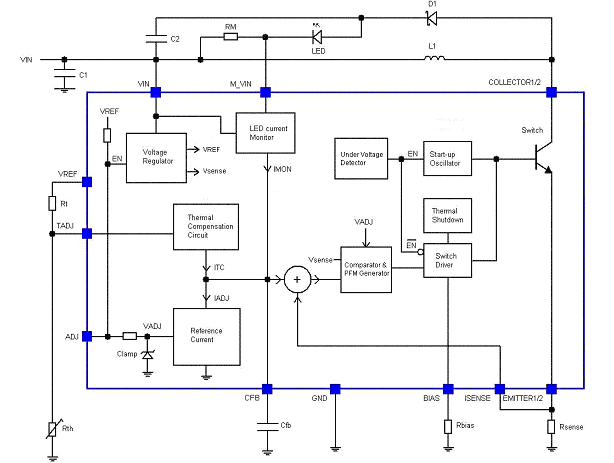

Функциональная схема ZXLD1322 здесь.

Области применения: системы освещения, светодиодные вспышки.
